法兰安装式射频同轴连接器结构设计

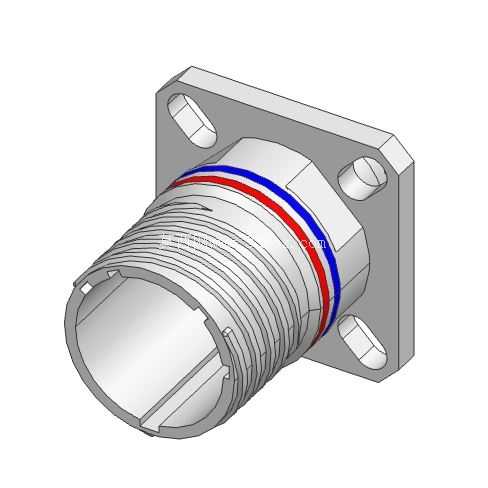

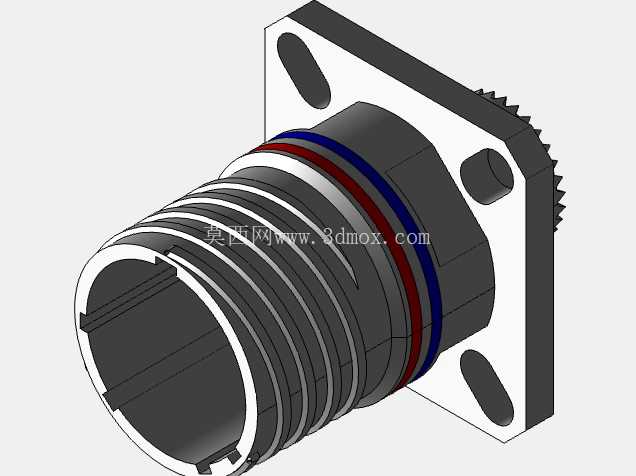

　　法兰盘与主体连接段做了斜角过渡处理，避免直角位置的应力集中，在承受线缆拉扯外力时，应力可以沿着过渡斜面均匀分散到法兰安装面，不会在根部出现断裂隐患。主体外圆段设计有连续的三角螺纹结构，螺纹规格适配标准射频连接螺母，螺纹起始端做了倒角导向，方便对接螺母的快速旋入，不需要额外对准螺纹起始位置，提升现场装配的效率。螺纹靠近法兰的位置设计了两道环形密封槽，槽内可嵌入对应规格的橡胶密封圈，当对接螺母旋紧时，密封圈会被挤压填充对接面的间隙，实现IP67级别的防护效果，阻挡户外场景下的雨水、粉尘进入设备腔体内部，避免信号触点氧化导致的接触不良问题。这款法兰安装式射频同轴连接部件，主要面向高频信号传输场景的设备端固定连接需求，常见于通讯基站射频单元、测试仪器信号端口、航空机载信号传输链路、工业射频加热设备的信号接驳位置，承担射频信号的低损耗导通、设备腔体密封隔离、外部连接线缆的机械固定作用。从结构设计逻辑来看，整体采用方形法兰盘作为安装基准，法兰盘上开设四个对称分布的沉头安装孔，孔位设计适配标准M3规格的紧固螺钉，沉孔结构可以保证螺钉安装后端面不突出法兰平面，避免安装后与对接腔体产生干涉，同时四个孔位的对称布局可以抵消连接时的径向扭转力，提升长期使用下的连接稳定性。

　　内部导通腔体采用阶梯孔设计，靠近插接端的位置做了弹性卡爪的容纳槽，适配公头插针的插入锁定，插针接入后卡爪会自动卡紧插针的环形卡槽，防止振动环境下插针脱出，同时内部孔的同轴度公差控制在0.02mm以内，保证信号传输过程中的特性阻抗稳定，减少信号反射带来的传输损耗。安装边界方面，法兰盘的外形尺寸适配标准12.7mm见方的安装空间，法兰厚度控制在3mm，既保证足够的结构强度，又不会占用过多的设备内部空间，主体外圆的最大直径小于法兰对角线尺寸，安装时可以从设备外侧直接穿入安装孔，从内侧用螺母或者直接通过法兰螺钉固定，不需要复杂的工装辅助。

　　在实际选型应用中，这款连接器可以适配外径5mm的同轴线缆，支持最高18GHz的信号传输频率，满足大部分民用通讯、工业射频设备的传输需求，结构上的全金属外壳设计可以实现良好的电磁屏蔽效果，避免外部电磁信号对传输链路的干扰，同时金属材质采用黄铜镀镍处理，兼顾导电性能与防腐蚀能力，在户外高低温环境下也能保持稳定的机械与电气性能。设计过程中特意将密封槽的位置设置在螺纹收尾处，既不影响螺纹的有效啮合长度，又能让密封圈的压紧力完全作用在对接端面上，不会因为螺纹的存在导致密封面出现间隙，同时密封槽的边角做了小圆角处理，避免安装密封圈时割伤橡胶圈，提升密封件的使用寿命。

　　插接端的端口做了15度的导向倒角，公头插针对接时可以顺着倒角滑入中心孔，即使存在小范围的安装偏差也能顺利对接，不会出现插针顶弯的问题，适合现场施工、设备维护时的盲插操作场景。法兰盘上的安装孔采用长圆形沉孔设计，相比圆孔可以允许一定的安装位置偏差，降低设备壳体上安装孔的加工精度要求，减少壳体加工的成本投入，同时沉孔的深度经过精确计算，螺钉拧紧后螺钉头部完全沉入沉孔内，不会突出法兰表面，保证法兰与设备安装面可以完全贴合，不存在缝隙。整体结构没有多余的复杂特征，所有加工特征都可以通过常规的数控车削、铣削工艺完成，不需要特殊的定制刀具，适合批量生产加工，零件的壁厚均匀，最薄位置的壁厚也超过1mm，在常规的压接、装配外力下不会出现变形问题，满足工业级产品的可靠性要求。
