ATEK INC210法兰式倾角检测传感器结构

在工程机械臂架姿态监控、高空作业平台调平、光伏追日支架角度反馈、重型设备倾覆预警这类工况里，倾角检测元件的安装适配性、抗振冗余、长期角度漂移控制，直接决定整套安全监控系统的可靠性，这款法兰式安装的倾角检测单元，就是针对这类需要嵌入式集成、安装空间紧凑、同时要兼顾防护性能的场景做的结构设计。

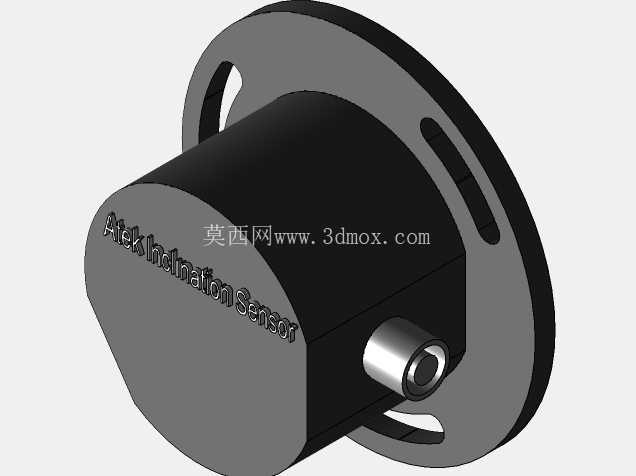

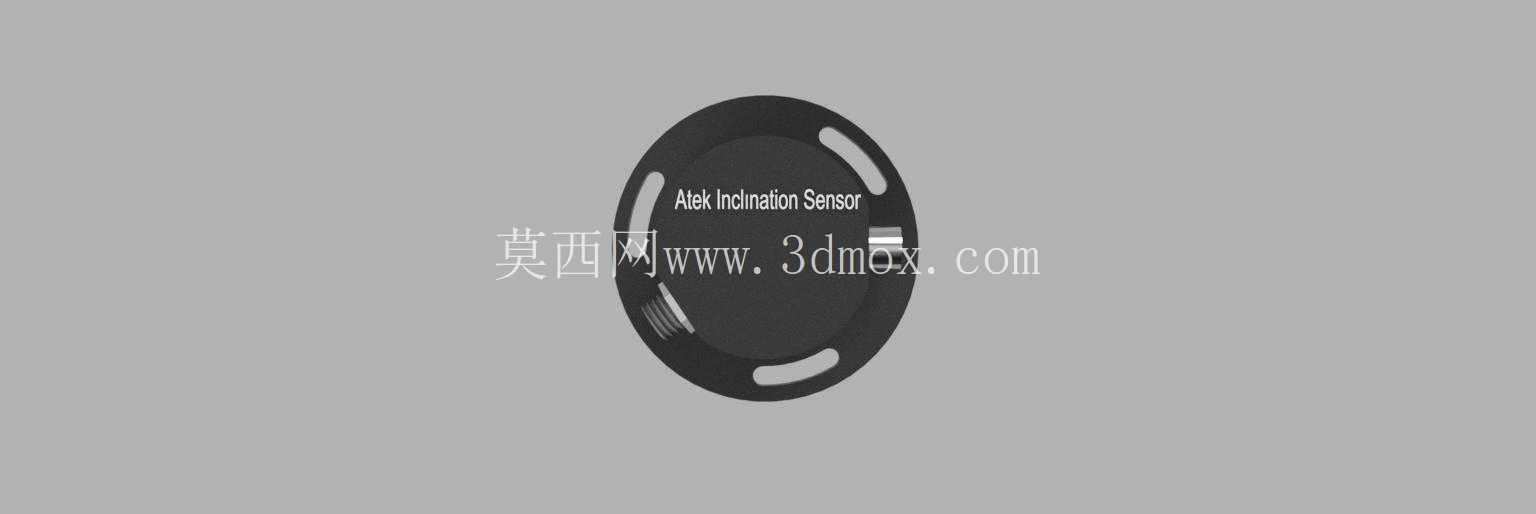

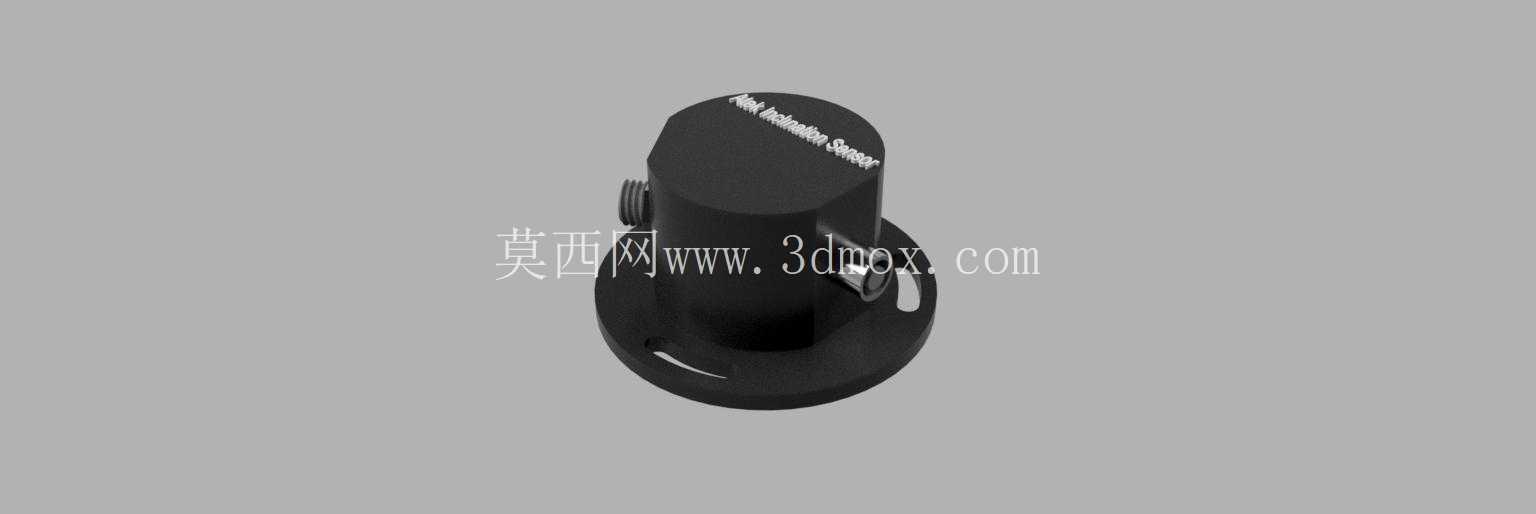

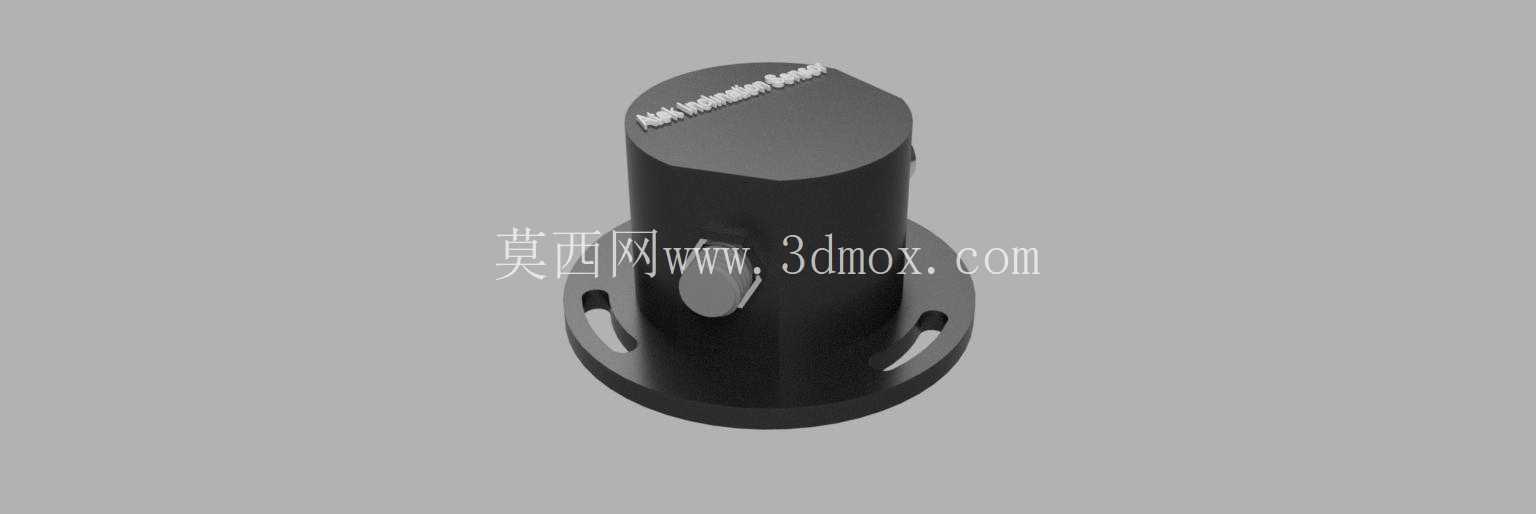

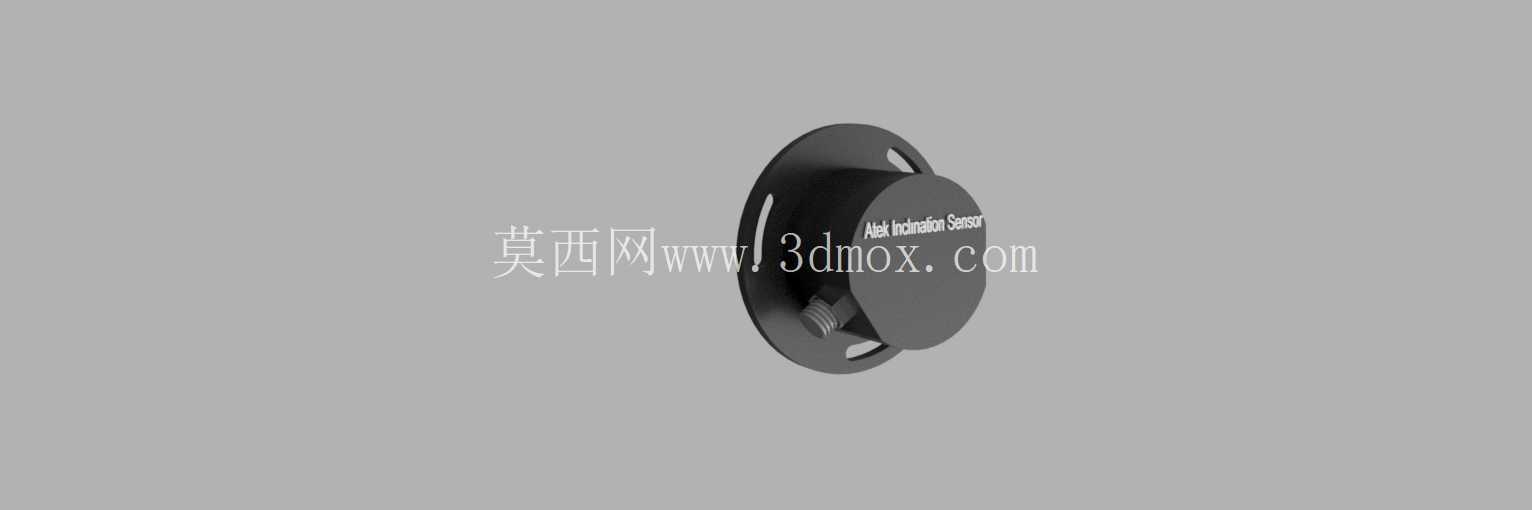

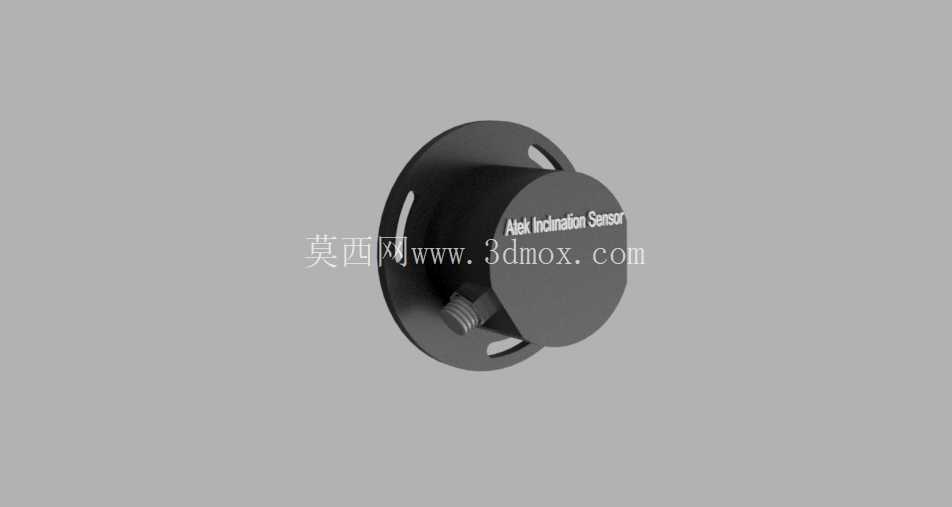

从实际安装边界来看，这款传感器采用带三个均布安装腰孔的法兰盘作为安装基座，法兰盘外径控制在60mm级别的尺寸区间，三个腰孔沿圆周120°均布，腰孔的长度预留了±3°的安装角度微调余量，安装时不需要额外做定位工装，只要将法兰贴合在被测构件的安装基准面上，穿入M4规格的固定螺钉即可完成固定，传感器主体从法兰安装面突出的轴向总高度不到30mm，不会在设备外侧形成过大的突出结构，能避免作业过程中被飞溅物料、周边构件剐蹭损伤。传感器侧面预留的航插接口采用侧向出线设计，接口轴线与法兰安装面平行，接线完成后线缆可以顺着构件表面走线固定，不会因为线缆弯折半径不足导致接插件根部受力断裂，相比轴向出线的同类型传感器，这种结构在安装深度受限的腔体内集成时，不需要额外预留线缆弯折的空间，能进一步压缩整体安装占用的空间。

从功能实现的结构设计逻辑来看，这款传感器的内部核心检测元件被完全封装在金属壳体内，壳体与法兰基座采用一体化车削加工成型，没有拼接缝隙，配合侧面航插的密封结构，整体能达到工业场景常用的IP67防护等级，在户外露天作业、有扬尘、偶尔有淋水的工况下不需要额外加装防护外罩。壳体表面做了硬质阳极氧化处理，在有轻度腐蚀的工业环境里也能长期保持表面结构完整，不会因为锈蚀导致安装孔滑牙、壳体密封失效。传感器的检测基准面与法兰安装面的平行度控制在0.02mm以内，安装时只要保证被测构件的安装面平面度符合要求，不需要额外做角度校准就能达到标称的检测精度，能大幅减少现场安装调试的工作量。

在实际选型适配过程中，这类法兰安装的倾角传感器相比螺柱安装、胶粘安装的同类型产品，抗振动性能更突出，三个固定点的受力均匀，在工程机械、矿山设备这类持续有振动冲击的工况下，不会因为长期振动导致传感器安装角度偏移，避免检测数据出现零点漂移。传感器的检测范围覆盖0-360°全角度区间，可以同时输出单轴或者双轴的倾斜角度数据，既能用于臂架这类单方向俯仰的角度检测，也能用于平台调平这类需要双轴角度反馈的场景。

从三维建模的结构还原角度来看，建模时需要重点关注法兰安装腰孔的位置度、航插接口的配合尺寸、壳体与法兰的过渡圆角，这些尺寸直接影响后续做安装适配设计时的干涉检查结果，尤其是腰孔的微调余量、航插的插接空间，必须在装配模型里预留足够的操作空间，避免实际装配时出现螺钉无法拧紧、航插无法对接的问题。另外传感器的重心位置落在法兰安装面的投影范围内，安装后不会因为重心偏置导致固定螺钉承受额外的倾覆力矩，这也是结构设计时考虑长期安装可靠性的细节，即使在设备持续振动的情况下，固定螺钉的受力也始终保持在剪切受力的合理区间，不会出现螺钉松动、传感器移位的问题。

在不同的应用场景里，这款传感器的安装方式也可以做灵活适配，比如在焊接工装的角度定位场景里，可以直接将法兰通过螺栓固定在工装的转动关节处，实时反馈工装的翻转角度；在农业机械的车身调平场景里，可以将传感器安装在车身底盘的基准平面上，实时检测车身的倾斜角度，联动液压支腿做自动调平；在风力发电机组的桨叶角度检测场景里，这款传感器的紧凑结构可以直接嵌入桨叶根部的安装腔体内，不需要额外改造桨叶的原有结构。整个结构没有多余的冗余设计，所有外部结构都服务于安装便捷性、防护可靠性、检测稳定性这三个核心需求，没有为了外观做多余的异形结构，既方便加工生产，也能降低后续集成装配的难度。
