八芯GX16航空插头插座三维结构

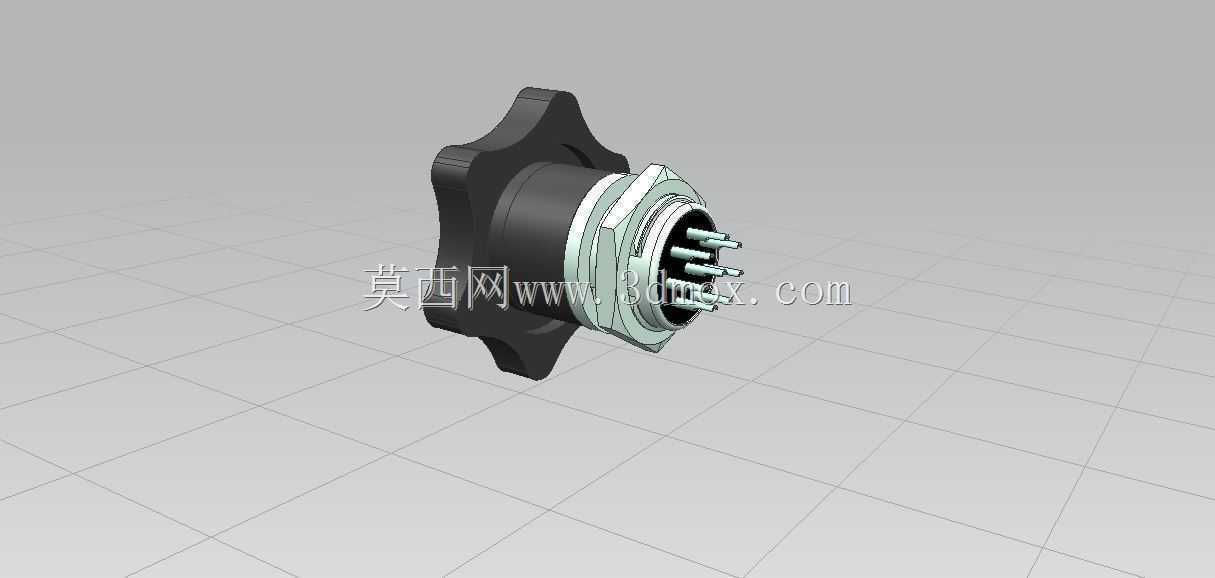

　　这套三维结构围绕GX16规格八芯圆形连接器展开，呈现的是面板安装侧的插头或插座组件，重点表达了金属插针、绝缘基座、锁紧螺纹、密封垫圈和后部星形固定法兰之间的装配关系。模型不是单纯外观件，而是把实际接线、穿板固定、对位插接和防松锁紧所需的结构边界都做了还原，适合在控制柜、检测设备、通信机箱、小型机电装置和户外仪器的接口设计中作为空间校核对象使用。

　　从设备用途看，这类圆形连接器常用于电源与低压信号混合传输场景。八芯布局可以在一个紧凑接口内同时布置多组信号线，也可根据针脚定义分配小电流电源、开关量、传感器反馈或设备内部联线。前面的金属筒体承担插接导向和屏蔽作用，中心绝缘件将多根插针保持在固定节圆上，保证公母端对插时每一根针脚都能准确进入对应孔位。针脚端部伸出长度、根部台阶和绝缘件包覆范围都影响接触可靠性，建模时需要保留这些细节，不能只按圆柱外形简化。

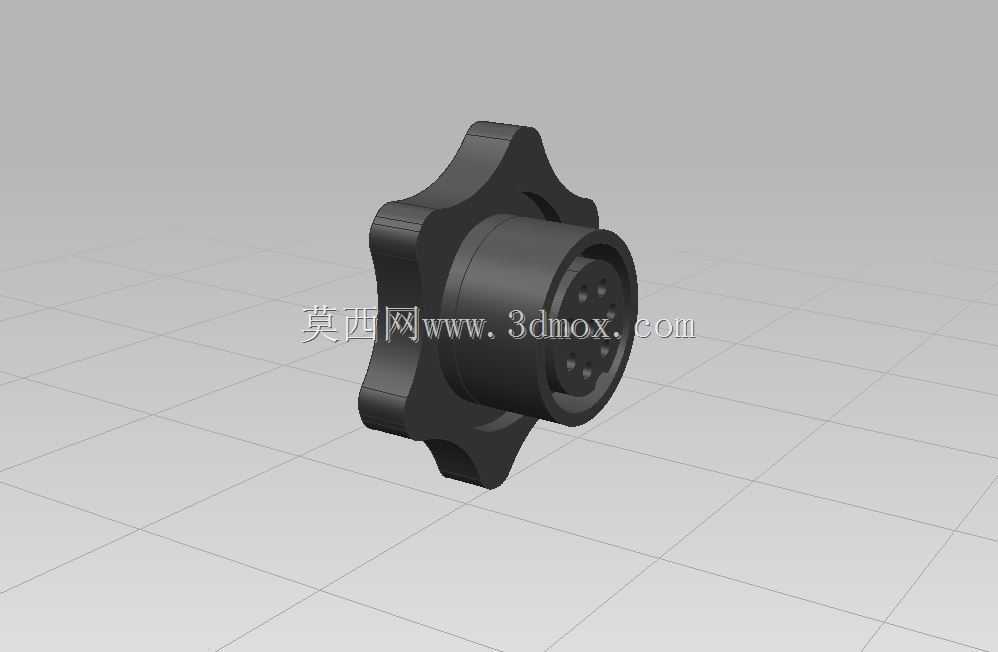

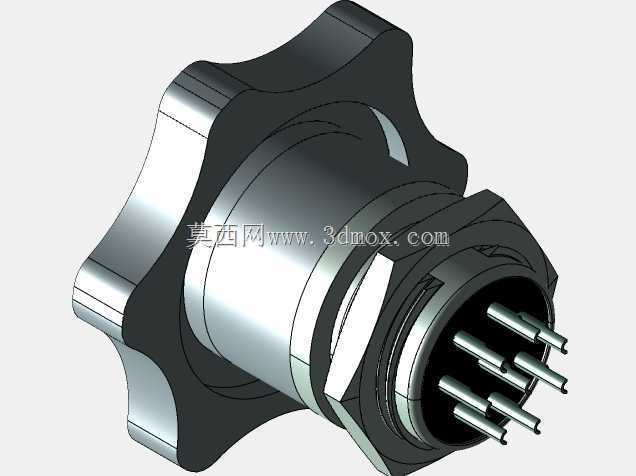

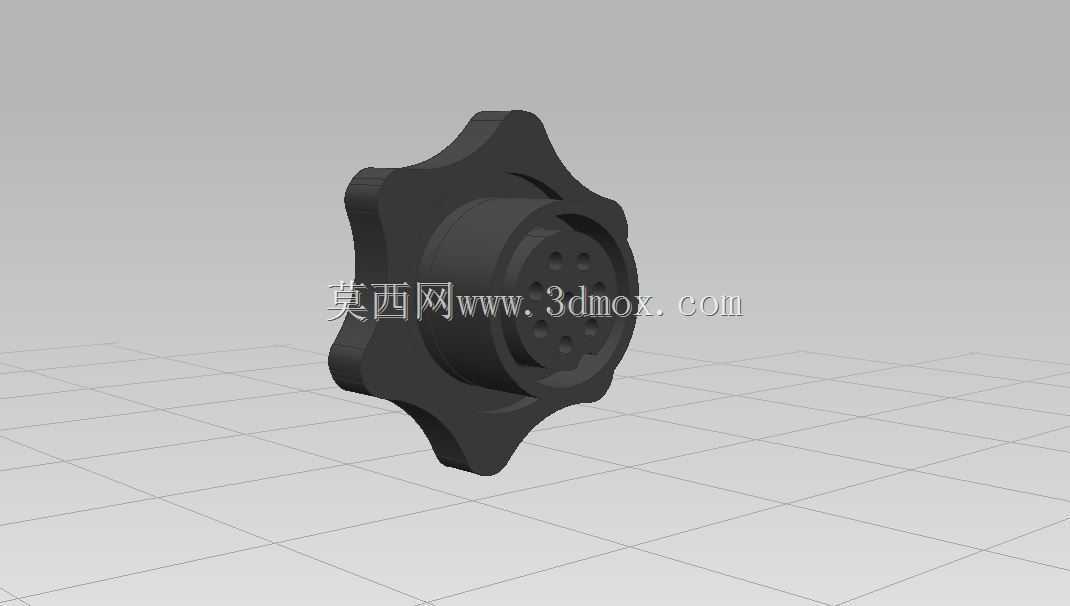

　　安装边界是该类零件在整机设计中最容易被忽略的部分。模型后部的星形法兰用于贴靠设备面板，中心筒体穿过开孔后，通过螺纹段和螺母压紧固定。法兰外轮廓并非完整圆盘，而是带有多个侧向凸起，既增大了抗转接触面，也能在有限面板空间内提供足够压紧面积。实际选型时，需要同时核对面板开孔直径、筒体穿板长度、螺纹有效长度、法兰背面到插针末端的距离，以及插头对接后外部线缆弯折半径。若机柜内侧还有线束护套、热缩管或焊杯接线空间，模型后部不能与线槽、支架或钣金折弯边发生干涉。

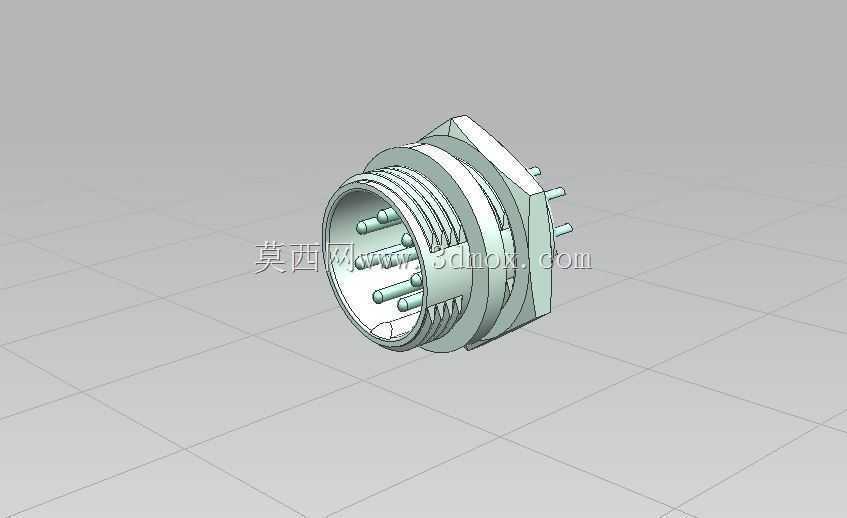

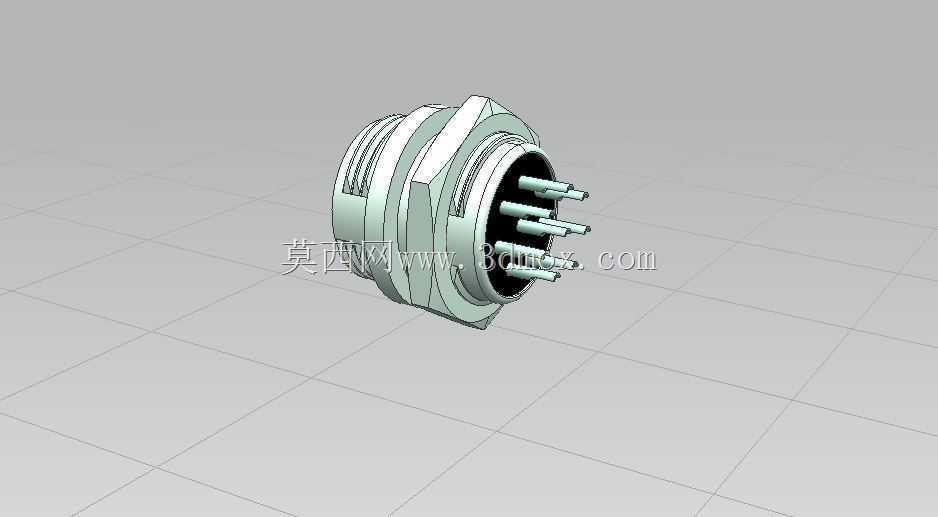

　　结构设计上，前端金属壳体与绝缘内芯采用分层装配思路。金属外壳负责机械强度、接地屏蔽和螺纹锁紧，绝缘内芯负责针脚定位与电气隔离，中间垫圈则用于补偿面板厚度差并提高贴合稳定性。星形法兰与壳体之间的台阶决定了面板外侧的限位位置，螺纹段过长会导致锁紧螺母无法压实，过短又会限制可安装板厚。插针围绕中心轴线均匀分布，八针排布使接口具有明确的圆周方向，配合壳体键位或螺纹旋合路径，可以避免误插和针脚错位。

　　在三维建模处理中，针脚部分适合按独立零件建立，便于后续统计接触件数量、检查针脚间距以及生成装配爆炸视图。金属外壳的外螺纹、滚压或切削轮廓、前端倒角和内部卡槽应分别表达；绝缘基座需要体现针孔保持槽、前后限位面和与壳体的配合关系。星形法兰的凸起轮廓不能只做视觉造型，它的厚度、外缘到中心孔的距离以及安装后旋转限位趋势，都关系到现场装配工具是否能够到达。

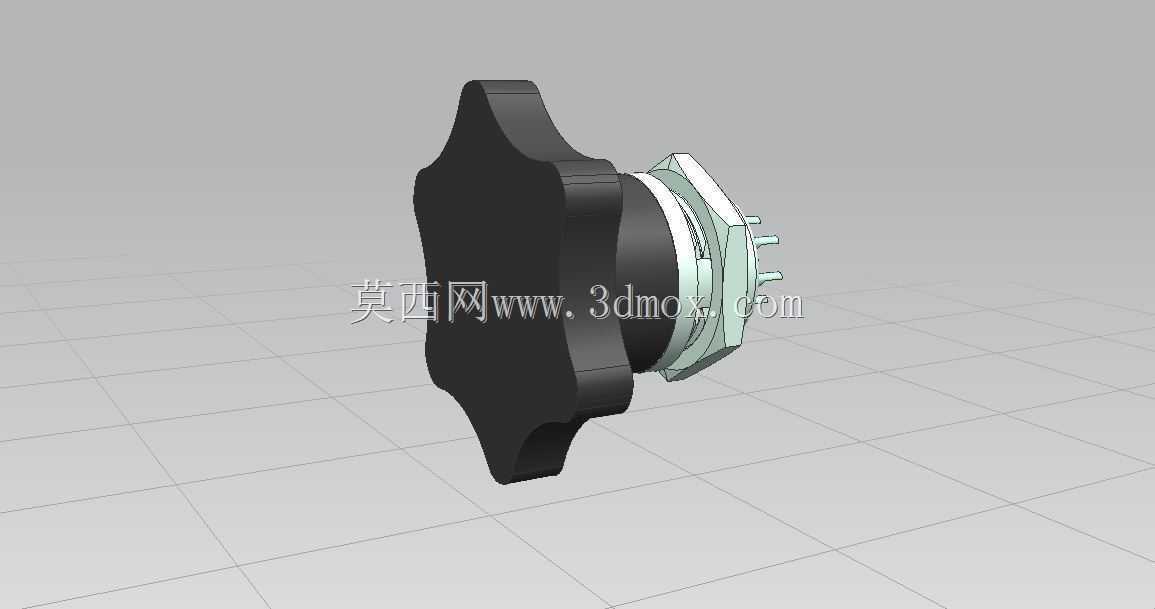

　　应用到工程场景时，这类接口通常布置在设备侧壁、操作箱背面、移动机械臂末端或测试仪器面板上。设备维修时，操作人员需要快速断开线缆，而不是逐根拆除端子，因此连接器的握持外形、旋合手感和防松结构十分关键。模型中较大的星形轮廓可以帮助面板侧零件承受螺母拧紧力矩，减少壳体随螺母转动的趋势；前端圆筒则在对接时先进入母端护套，使插针在接触前获得同轴导向。

　　对于结构工程师而言，该模型的价值在于把接口周边的真实占用空间提前暴露出来。面板外侧要预留插头插拔和旋转空间，面板内侧要预留焊线、压接端子和线束弯曲空间；多只连接器并排布置时，还应检查法兰凸起是否互相重叠、线缆插头是否会干涉相邻开关或指示灯。若设备存在振动，螺纹锁紧段、垫圈压缩量和法兰支撑面需要共同维持连接稳定，避免接触面松动导致信号中断。

　　整体来看，该结构兼顾了圆形航空连接器常见的屏蔽、导向、绝缘、穿板固定和多芯传输需求。建模时保留针脚、绝缘件、金属壳体、垫圈和法兰的层级关系，能够直接用于整机布局、面板开孔、线束走向和接口选型校核，也便于在后续设计中扩展不同芯数、不同针脚直径或不同尾部出线方式。
