迷你MPU6050六轴姿态传感模块结构设计

在消费级电子、小型智能装备、航模类产品的姿态感知方案选型中，六轴惯性测量单元始终是小体积运动检测场景的核心器件，这款迷你版MPU6050模块的结构设计，完全围绕紧凑安装空间下的可靠传感需求展开。从实际应用场景来看，这类小型传感模块常被嵌入到迷你无人机飞控板、小型机器人关节姿态反馈单元、可穿戴运动捕捉设备、手持云台稳定机构中，部分工业场景下的小型工装定位、简易倾角检测工位也会选用这类模块做基础姿态数据采集，相比大尺寸的同类型传感模块，迷你封装的版本能适配更多内部空间局促的设备安装位，不会因为模块体积过大挤占其他功能器件的布局空间。

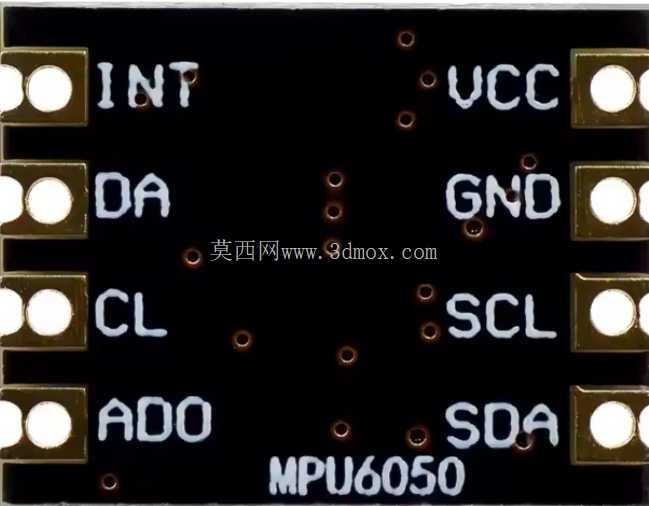

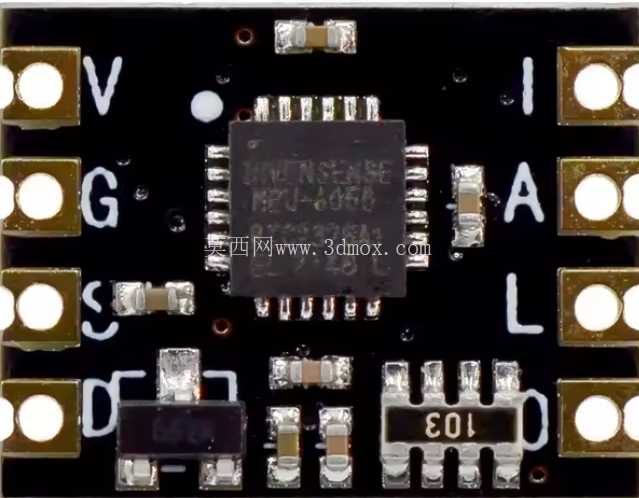

从功能特性来看，该模块集成了3轴MEMS加速度计与3轴MEMS陀螺仪，可同时输出三个正交方向的线加速度数据与角速度数据，通过板载的信号调理线路完成原始数据的初步滤波处理，预留的标准焊盘接口可直接对接主流的微控制器最小系统，不需要额外增设信号转换电路。模块的PCB布局采用对称式布线设计，核心传感芯片放置在板件几何中心位置，最大程度降低板件应力形变对传感精度的影响，外围的无源器件全部围绕核心芯片就近摆放，缩短信号传输路径，减少高频信号干扰。板边设置的半孔焊盘既支持直插焊接在主控载板上，也支持通过排针做可拆卸式连接，适配不同的装配需求，焊盘的尺寸设计兼顾了手工焊接与回流焊工艺的公差要求，不会因为焊盘过小导致焊接虚连，也不会因为焊盘过大占用过多板上面积。

在设计思路上，这款模块优先控制整体外形的边界尺寸，板件采用FR-4环氧玻纤基材，厚度控制在1.2mm，兼顾结构强度与轻量化需求，板边的安装定位孔做了金属化处理，既可以用微型螺丝将模块固定在设备内部的安装柱上，也可以作为接地引脚连通载板的接地层，提升模块的抗干扰能力。核心芯片的下方做了局部铺铜处理，既能辅助芯片散热，也能形成局部电磁屏蔽层，降低周边功率器件对传感信号的干扰。板上的电源引脚附近设置了去耦电容，可滤除电源线上的高频纹波，避免供电波动导致的传感数据跳变，信号引脚的走线全部做了等长处理，保证数据传输的同步性，避免不同轴向上的信号传输延迟差影响姿态解算精度。

从安装边界来看，这款迷你模块的整体长宽尺寸控制在极小范围内，安装时不需要预留过大的操作空间，模块的最高器件高度不超过3mm，嵌入到薄型设备内部时不会和外壳或者其他层叠的电路板产生结构干涉。焊接安装时，模块底部与载板之间的间隙控制在0.2mm左右，既可以保证焊锡的充分浸润，也能避免间隙过大导致的模块倾斜，影响传感轴与设备坐标系的对齐精度。在实际装配过程中，需要注意模块的安装方向与设备的运动轴向保持平行，安装面的平面度公差需要控制在0.1mm以内，避免安装面倾斜带来的固定角度偏差，影响后续的姿态数据校准。模块的工作温度范围覆盖常规消费电子与普通工业场景的使用需求，在常规振动工况下，板上器件的焊接强度可以满足长期使用的可靠性要求，不会因为持续振动出现器件脱焊的问题。

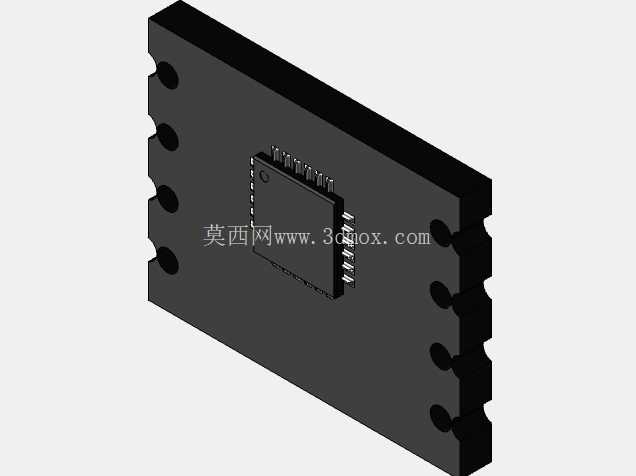

对于结构设计与选型人员来说，这类小型传感模块的三维模型可以直接导入到整体设备的装配文件中，提前核对安装位的空间尺寸，检查模块与周边器件的间隙是否满足安全距离要求，也可以在设计阶段就模拟走线路径，提前规划接口位置，避免后期打样时出现结构干涉、接口错位的问题。在做运动类设备的结构设计时，提前将传感模块的模型纳入整体装配，还可以辅助确定模块的最佳安装位置，尽量远离电机、功率电感等强干扰源，同时保证传感轴的方向与设备的运动坐标系对齐，减少后期软件校准的工作量。
