JCBJS160履带式挖掘机整机三维建模作品

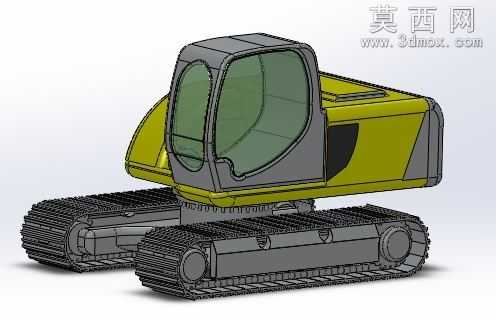

本作品为JCBJS160履带式挖掘机的整机三维建模成果，建模过程依托SolidWorks平台完成，采用自底向上的装配设计思路，先分别完成各个子部件的独立建模，再通过标准配合、高级配合完成整机的总装配，确保各部件之间的装配关系符合真实工程机械的设计逻辑。建模阶段首先对履带行走机构进行精细化构建，包含履带板、驱动轮、导向轮、支重轮、托链轮以及行走架结构，每节履带板通过链节配合实现可活动的铰接效果，还原履带机构真实的卷绕传动形态，保证行走部分的结构合理性。上部车体部分重点还原了挖掘机的驾驶室与机罩结构，驾驶室采用曲面建模方式勾勒出符合人机工程的弧形轮廓，对驾驶室的前窗、侧窗曲面进行顺滑处理，还原真实设备的视野设计；机罩部分通过拉伸、切除、圆角等特征构建出流畅的外形曲面，区分出发动机舱、散热舱的结构分区，还原设备的外观辨识度。材质与渲染阶段，针对不同部件赋予对应材质属性：履带与底盘结构件赋予深灰色金属材质，模拟铸钢件的厚重质感；上部车体的机罩外表面赋予橄榄黄工程漆面材质，还原工程机械设备的经典涂装；驾驶室玻璃赋予半透明带轻微反射的玻璃材质，模拟钢化玻璃的光学效果；驾驶室框架赋予深灰色哑光塑料与金属结合的材质，区分不同部件的材质差异。渲染过程中调整环境光与漫反射参数，让模型的光影过渡自然，突出各部件的结构轮廓与材质质感。结构设计上严格参考真实JCBJS160挖掘机的尺寸比例，确保上部转台与下部底盘的连接位置准确，回转支承的安装位置符合真实结构，各部件之间不存在干涉问题，整体模型完整还原了该型号履带挖掘机的外观形态与核心结构特征，可用于工程机械结构展示、教学演示等场景。建模过程中对细节特征进行了合理简化，在保证整体结构还原度的前提下，对内部非核心的细小管线、螺栓等特征进行省略，兼顾模型的展示效果与运行流畅度，让模型在浏览、装配操作时具备良好的使用体验。
