200毫米四爪自定心车床卡盘夹具结构

　　这套三维结构围绕普通卧式车床主轴端的工件装夹需求展开，主体为直径约200毫米的四爪卡盘，适用于盘类、短轴类、方形毛坯以及异形截面零件的粗加工和半精加工场景。卡盘在机床中的作用并不只是把工件夹住，而是要在主轴高速回转时维持夹持力、同轴度和操作安全性，因此建模时需要同时表达盘体、卡爪、驱动机构、安装配合面和外部操作边界。

　　从实际使用来看，四爪结构相比常见三爪自定心卡盘更强调单爪调整能力。四个卡爪沿圆周近似90度分布，每个卡爪都可以独立移动，能够校正偏心毛坯，也能装夹截面不规则的铸件、锻件和焊接件。对于方形、矩形或带有不对称轮廓的工件，四爪接触点可以分别调整到合适位置，使夹紧力更均衡；在圆形工件加工中，也可通过逐爪找正来获得较高的回转中心精度。该类夹具常见于普通车床、转塔车床、分度回转工作台以及部分专用焊接或检测工位。

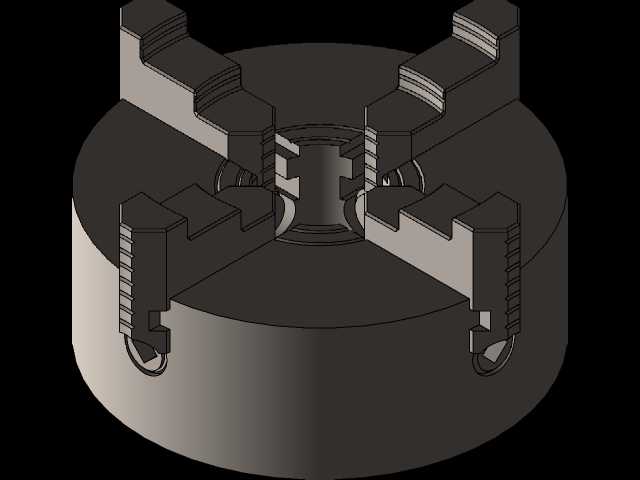

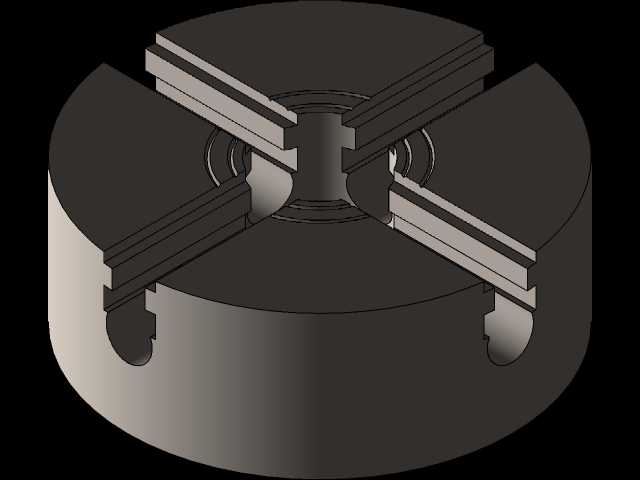

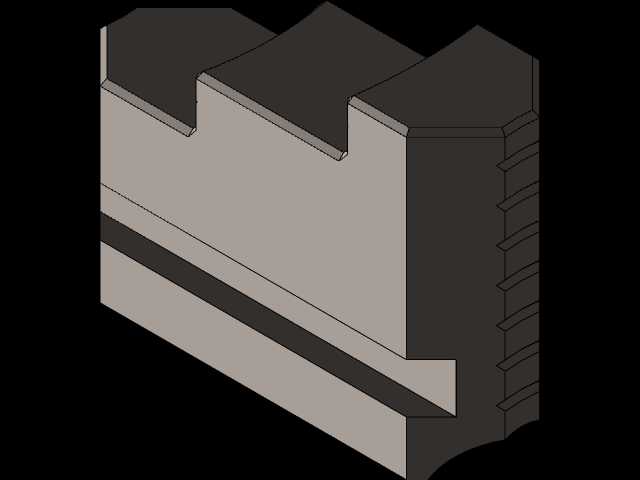

　　模型外形以圆盘形卡盘体为基础，正面布置四个径向滑动卡爪，卡爪朝向中心的一侧形成夹持面。卡爪上部带有阶梯状咬合结构，既可以表现卡爪与盘体导向槽之间的装配关系，也能提示实际产品中卡爪行程、齿纹啮合和更换方式。卡爪前端的夹持区域根据工件外径或内径进行动作：外夹时，四个卡爪由外侧向中心收拢；撑内孔时，可通过反装卡爪或调整爪位，由中心向外撑紧工件内壁。模型中卡爪与盘体之间保留了清晰的导向槽、滑块和限位区域，便于在装配环境中检查运动干涉。

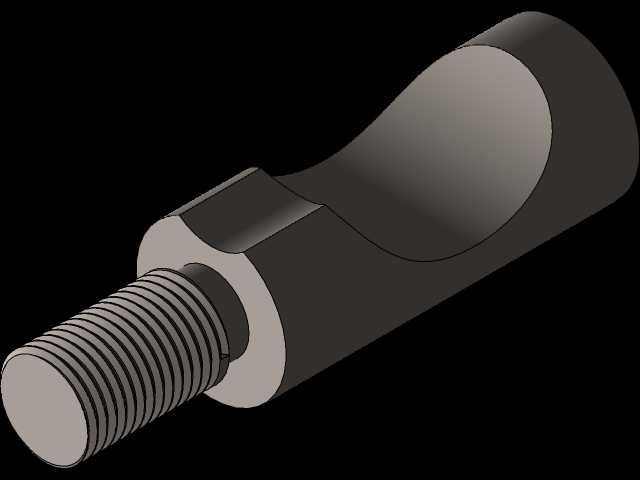

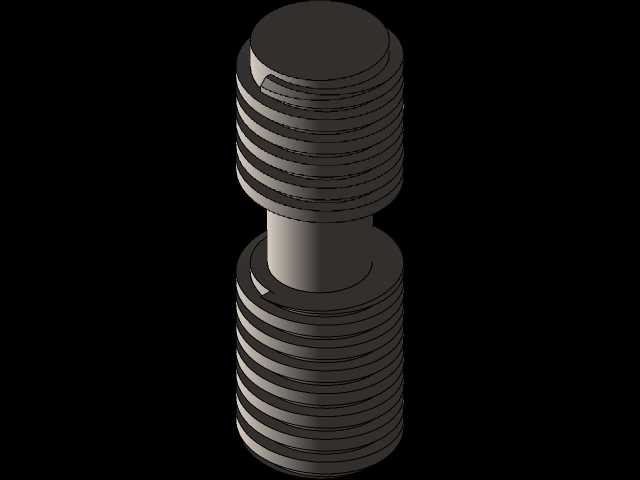

　　盘体中心设置通孔区域，这一结构对应车床加工棒料贯穿的需求。较长棒料可以从主轴孔穿过卡盘中心，减少悬伸长度，也方便在批量加工中重复送料。盘体正面靠近卡爪根部的位置表现了驱动输入部位，实际卡盘通常通过扳手插入小齿轮，带动盘体内的平面螺纹或独立丝杠机构，使卡爪沿径向移动。若采用四爪单动结构，每个扳手孔对应一个卡爪；若采用联动结构，则通过内部螺纹盘实现多爪同步。三维结构在外观上保留了这些操作位置，能够用于培训、机构演示和机床配套方案校核。

　　安装边界方面，卡盘背部需要与车床主轴前端法兰或过渡盘配合。200毫米规格属于中小型车床常用尺寸，盘体外径决定了允许的最大装夹范围，也限制了卡爪在完全张开时不得超出机床防护和刀架运动空间。设计选型时不能只看外径，还要核对主轴端连接形式、止口直径、螺栓分布圆、安装孔数量以及卡盘厚度。卡盘装入主轴后，前端面到主轴端面的距离会影响工件悬伸；卡爪伸出过长时，高速回转下的不平衡量和弯曲力矩会增大，容易引起振动，因此重切削工况通常要求卡爪尽量位于导向槽有效支撑范围内。

　　结构建模时，盘体应按回转体建立基础轮廓，再阵列四个卡爪组件。卡爪与导向槽之间需要体现合理配合间隙，既不能在模型中出现面体重叠，也不能把间隙放大到失去机构真实感。卡爪齿纹、阶梯夹持面和扳手孔属于细节特征，能够帮助加工人员理解装夹方式，但在整机布局阶段可适当简化，以控制装配模型体量。中心孔、背部止口和连接孔是安装校核的关键，应保持同轴关系；四个卡爪的运动方向应严格指向或背离圆心，避免阵列后出现径向偏差。

　　在工程应用中，卡盘的夹持可靠性取决于接触面积、夹紧力、工件重心和切削力方向。粗车外圆时，切削载荷较大，卡爪应包住足够长度的毛坯表面；精加工时，为保证同轴度，通常需要先轻夹工件，通过百分表校正外圆或端面后再逐步锁紧。异形件装夹时，还要考虑回转过程中配重不平衡问题，必要时降低主轴转速或增加平衡块。该三维模型把卡盘体、四个卡爪、中心通孔和操作部位完整呈现，可用于机床夹具方案展示、卡爪运动校核、教学演示以及车床配套附件的结构参考。
