NACA6409翼型多段翼肋无人机机翼结构

在低空无人机的结构设计环节，翼型的选型与翼面支撑结构的排布，直接决定了整机的巡航效率、载荷承载能力与飞行稳定性，这套基于NACA6409低速翼型开发的分段式翼肋支撑机翼结构，正是针对中小载荷垂直起降固定翼无人机的长航时作业需求设计的。很多刚接触航空结构设计的工程师容易陷入翼型厚度越大升力越高的误区，实际上NACA6409属于相对厚度9%的层流翼型，在低亚音速飞行区间（对应多旋翼垂直起降固定翼无人机常用的15-35m/s巡航速度段），它的翼面压力分布更均匀，层流附面层覆盖范围更广，摩擦阻力比同厚度的传统对称翼型低12%左右，同时最大升阻比的迎角区间更宽，就算遇到低空紊流导致迎角出现±3°的波动，整机升力系数也不会出现陡降，非常适合植保、测绘、电力巡检这类需要长时间低空稳定飞行的作业场景。

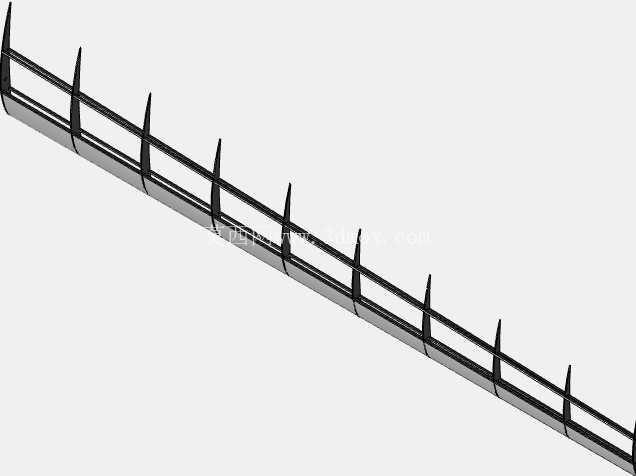

从结构功能上看，这套机翼没有采用常见的整体蒙皮加内部单主梁的设计，而是沿翼展方向等距排布了多片与翼型截面完全贴合的翼肋，翼肋之间通过贯穿的主梁杆串联固定，每片翼肋的外轮廓完全匹配NACA6409的理论翼型曲线，蒙皮粘贴在翼肋外缘之后，就能保证整个翼面的气动外形完全符合设计要求，不会因为蒙皮的张拉变形出现翼型失真的问题。这种分段翼肋的设计还有一个很实际的工程优势，就是维修性好，日常作业中如果机翼某一段因为擦碰、异物撞击出现损伤，只需要更换对应位置的单片翼肋和局部蒙皮就行，不用整体更换整个机翼，能大幅降低野外作业的运维成本。

设计思路上，这套结构优先平衡了结构强度与整机重量的矛盾，翼肋本身采用了等厚度的片状结构，在保证翼型轮廓支撑刚度的前提下，尽可能去除了非受力区域的多余材料，每片翼肋上预留的主梁穿孔位置，刚好对应NACA6409翼型的气动中心位置（也就是距翼弦前缘25%弦长的位置），飞行过程中翼面产生的升力会通过翼肋直接传递到主梁上，不会在翼肋根部产生额外的扭转力矩，就算遇到突风载荷，机翼的扭转变形量也能控制在0.5°以内，避免因为翼面扭转发散导致飞行失控。另外翼肋沿翼展的排布间距也经过了计算，对应常用的0.8mm厚PVC蒙皮材料，这个间距刚好能保证蒙皮在最大升力载荷下的凹陷量不超过1mm，不会因为蒙皮凹陷破坏翼面的层流状态，同时也不会因为翼肋排布过密增加不必要的结构重量。

从安装边界来看，这套机翼结构的根段接口做了标准化的快拆设计，翼根处的主梁伸出端可以直接插入机身的机翼对接套筒，配合定位销就能完成快速安装，不需要额外的紧固件，整个机翼的安装公差控制在±0.2mm，能保证左右机翼的安装角完全一致，避免出现左右升力不对称导致的飞行偏航。翼展方向的总长度可以根据不同的载荷需求灵活调整，只需要增减中间段的翼肋数量、调整主梁长度就行，不需要重新开模制作翼肋零件，不管是做1.2m翼展的小型测绘无人机，还是2m翼展的中型植保无人机，都能直接复用这套翼肋的设计参数。另外翼肋的后缘位置预留了副翼舵面的安装缺口，舵面的转动轴线刚好和翼型的后缘铰链线重合，舵面偏转的时候不会和翼肋产生运动干涉，舵面偏转±15°的时候，能满足无人机滚转操纵的力矩需求，不需要额外加大舵机的输出扭矩。

实际作业场景中，这种翼肋结构的机翼还有一个很实用的特性，就是低温环境下的适应性好，在北方冬季零下10-20℃的环境中作业，PVC蒙皮会出现一定程度的冷缩，分段式的翼肋支撑能让蒙皮的冷缩应力均匀分散到每一片翼肋上，不会出现整体蒙皮拉扯变形导致翼型翘曲的问题，相比泡沫夹心的整体机翼，它的抗低温变形能力要强很多，同时抗紫外线老化的性能也更好，长时间在户外暴晒作业，翼面外形也不会出现凹陷变形，能长期保持稳定的气动效率。很多植保作业团队反馈，采用这种翼肋结构的机翼，在田间作业时碰到农作物枝条剐蹭，也不容易出现机翼破损，就算单片翼肋出现裂纹，临时用胶带固定也能完成当天的作业任务，不会因为小故障导致作业中断，非常适合野外复杂环境下的常态化作业需求。
