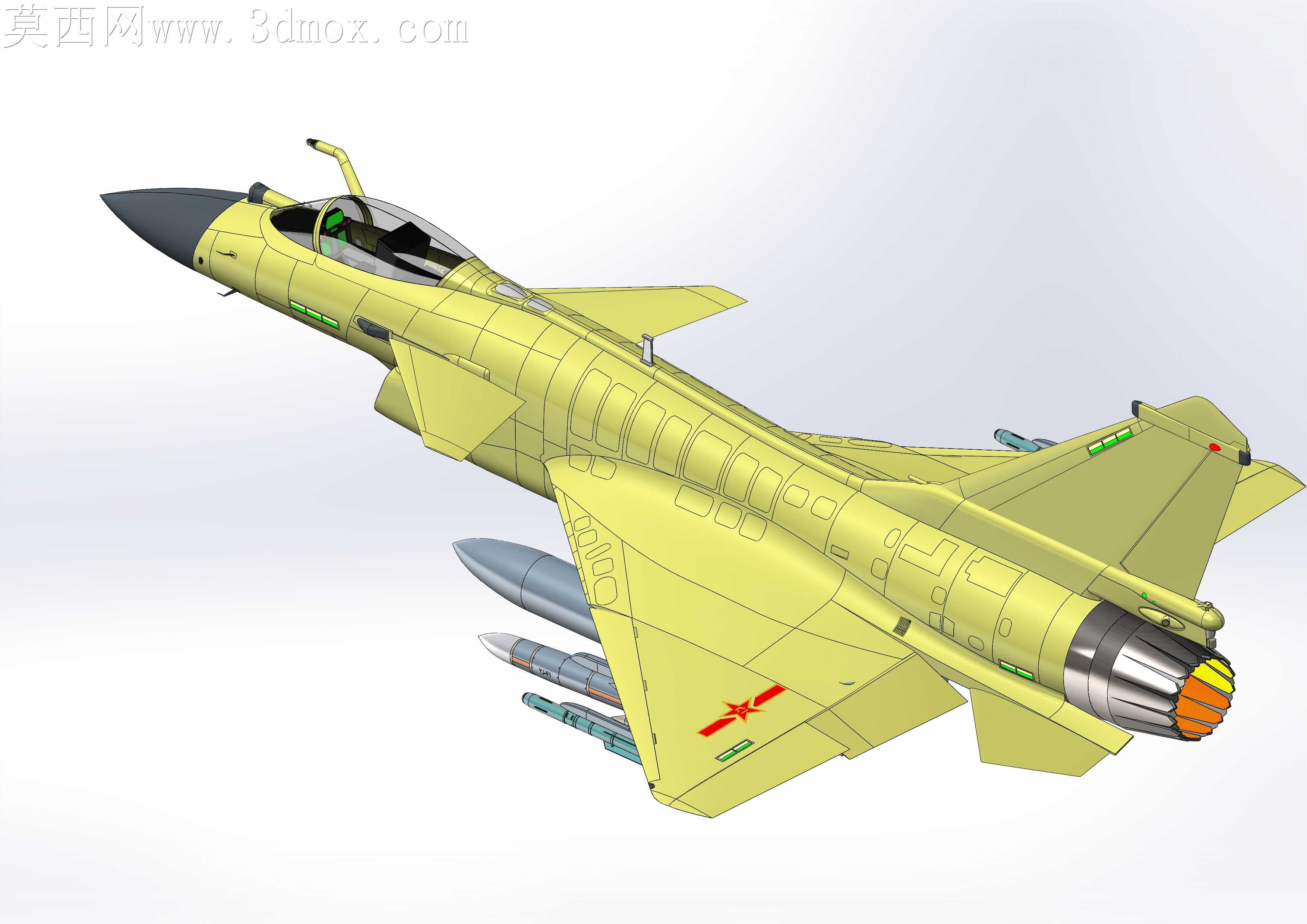

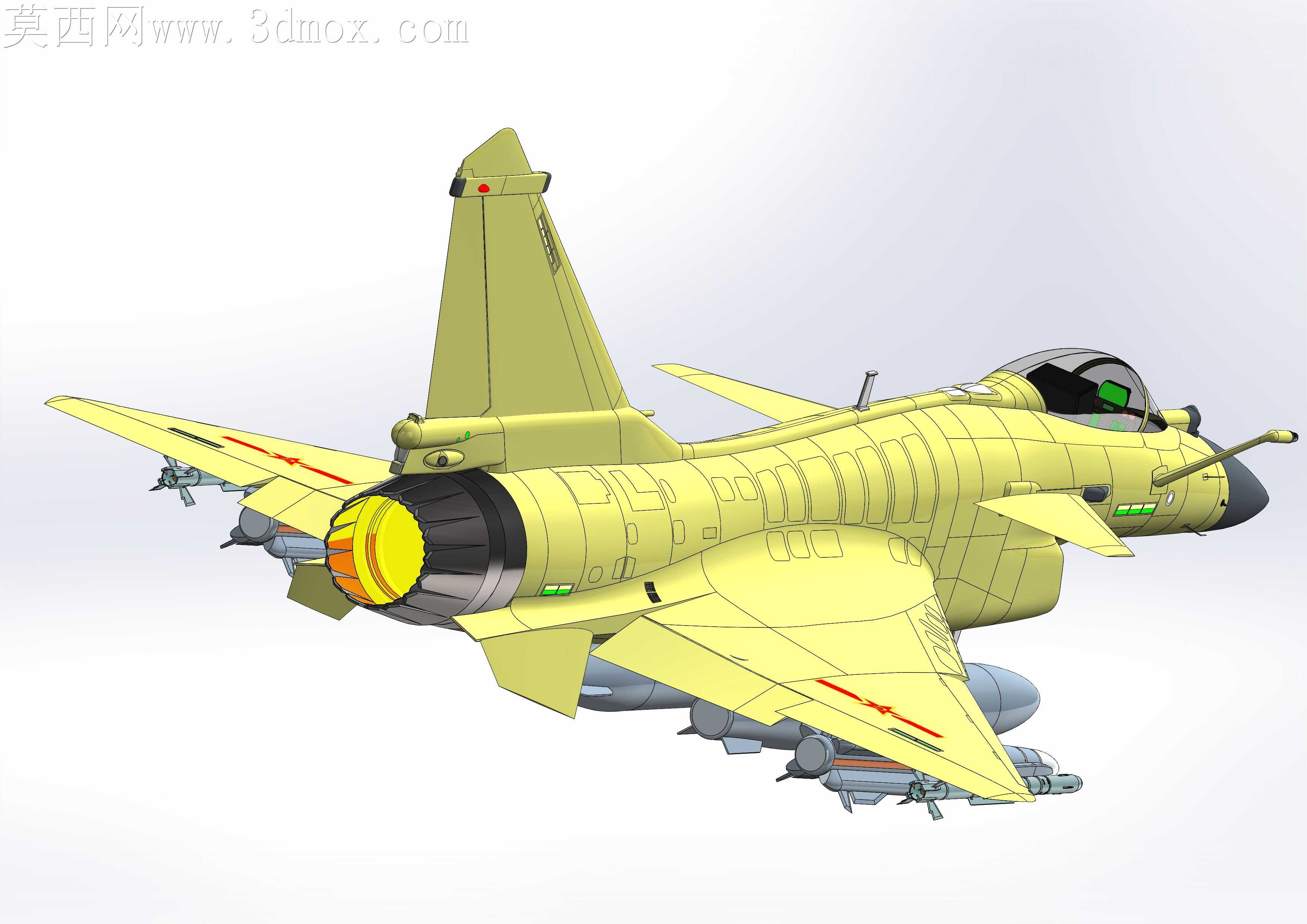

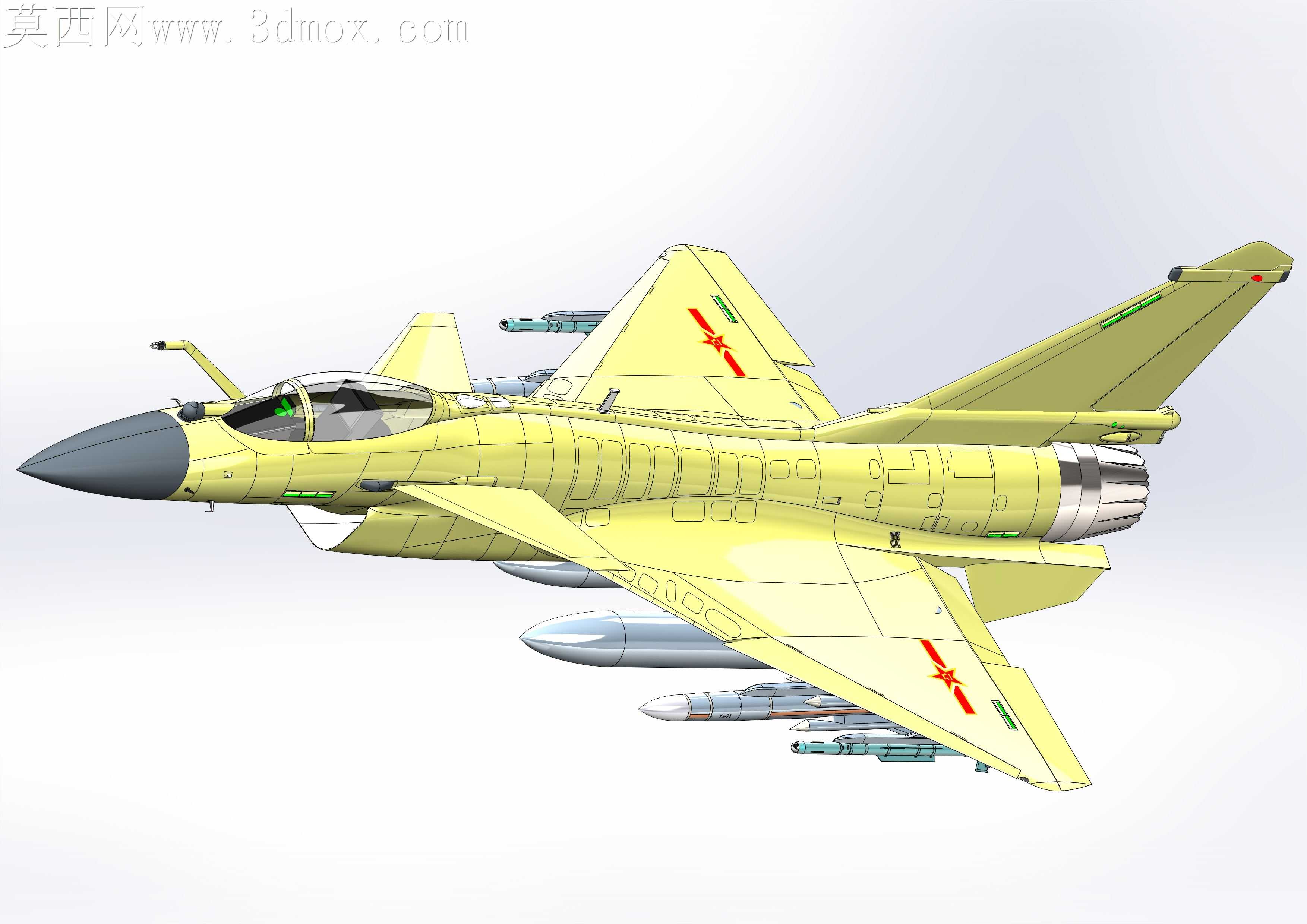

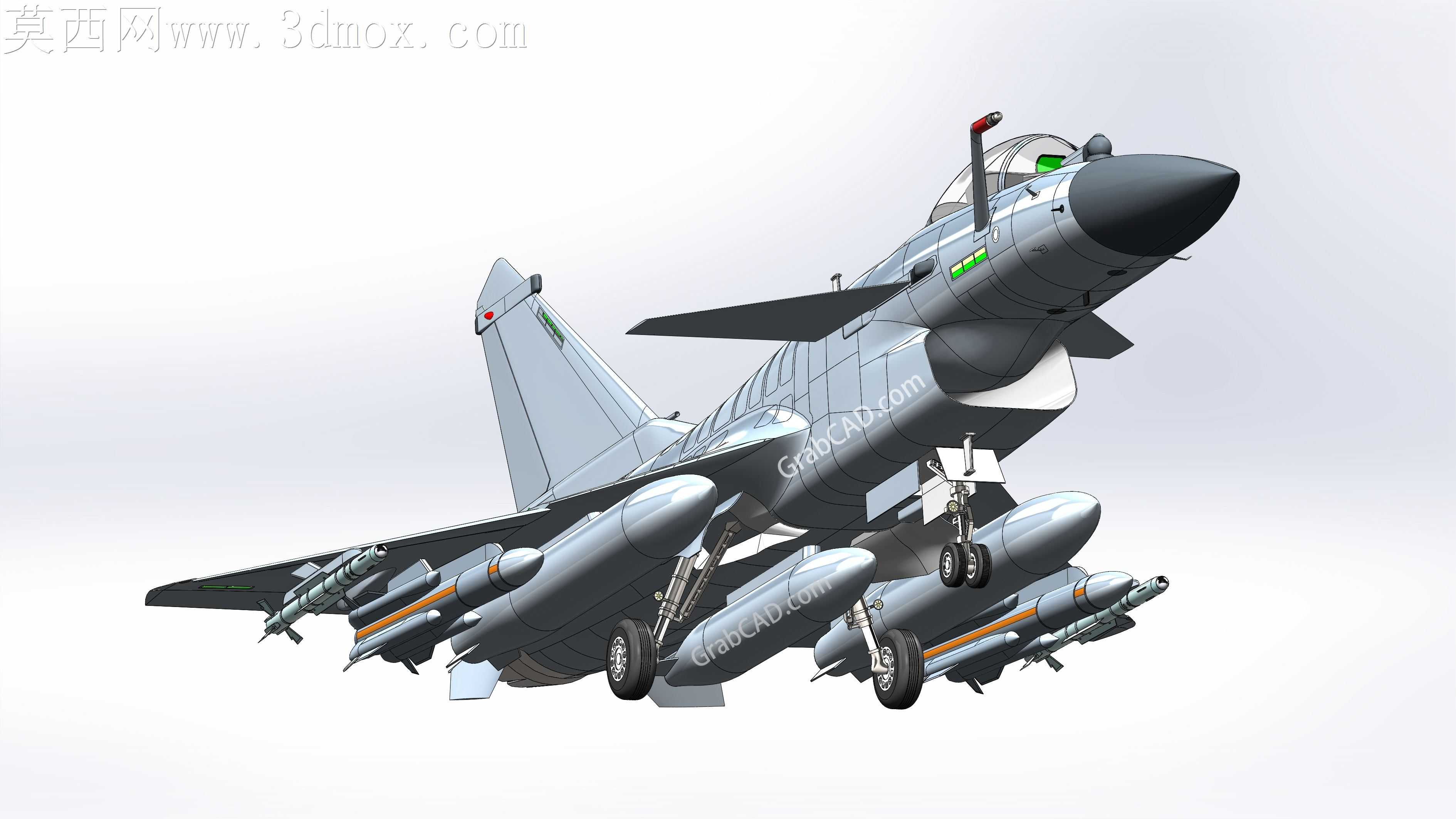

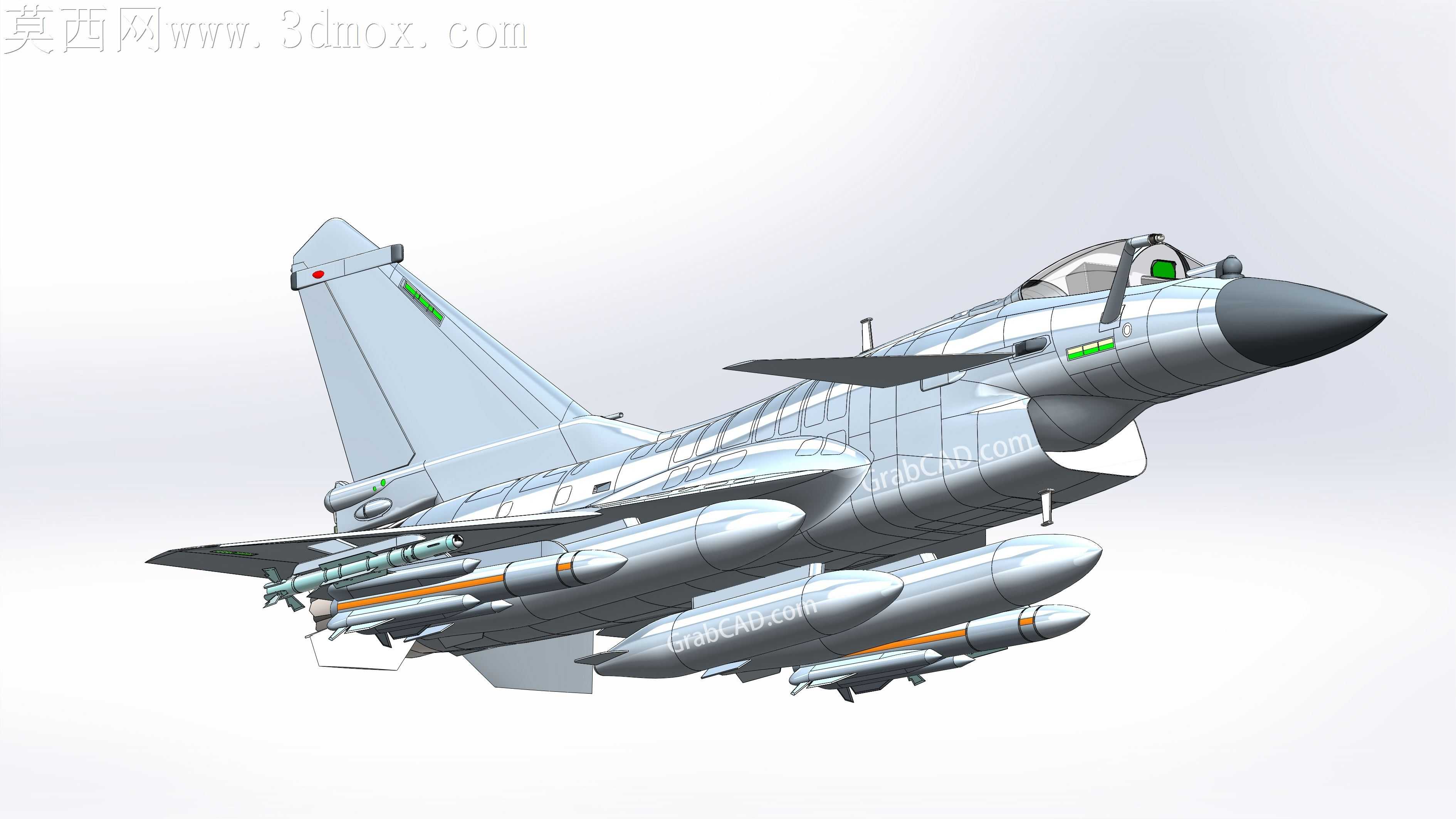

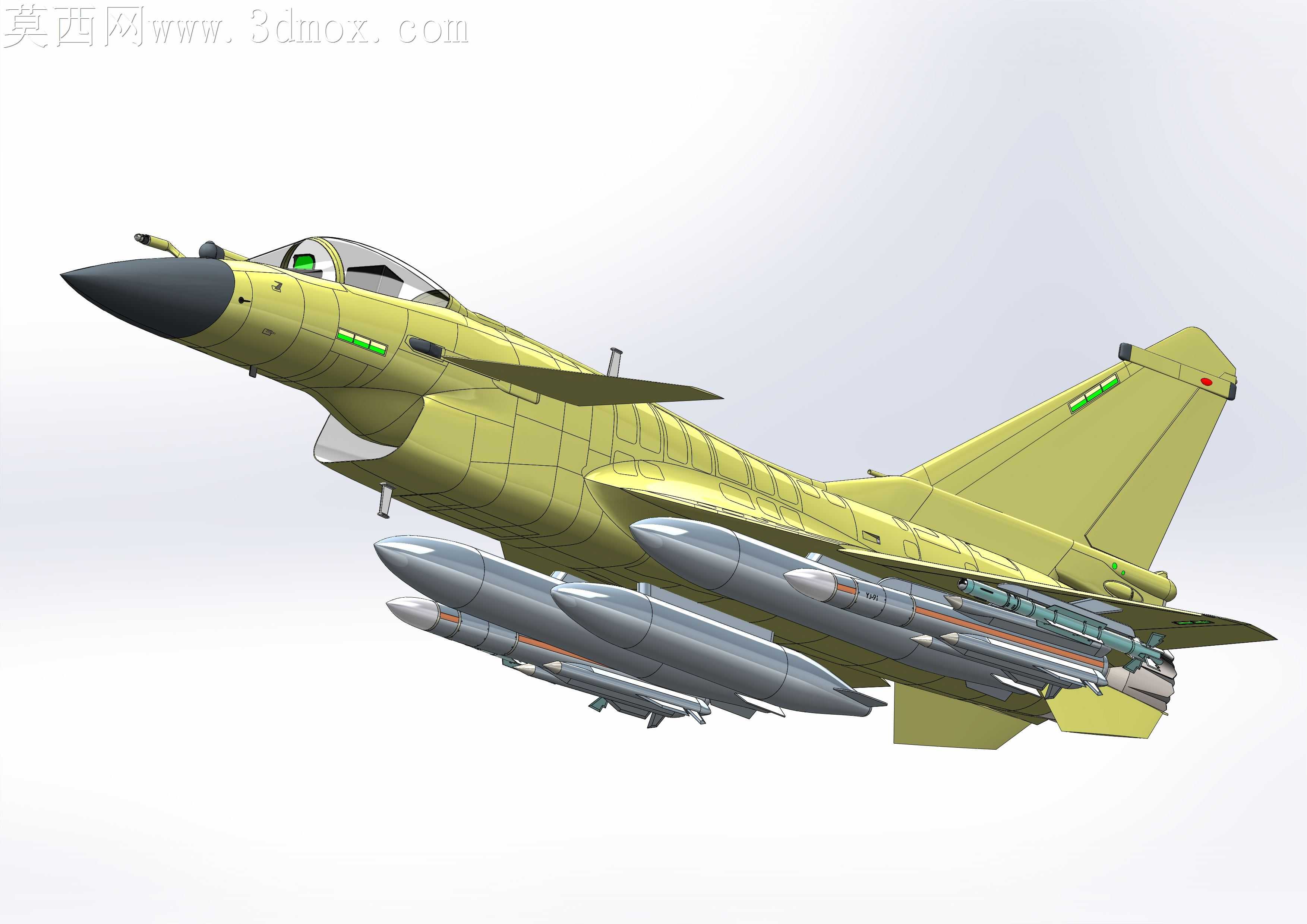

歼十B战机挂载构型外观结构三维数模

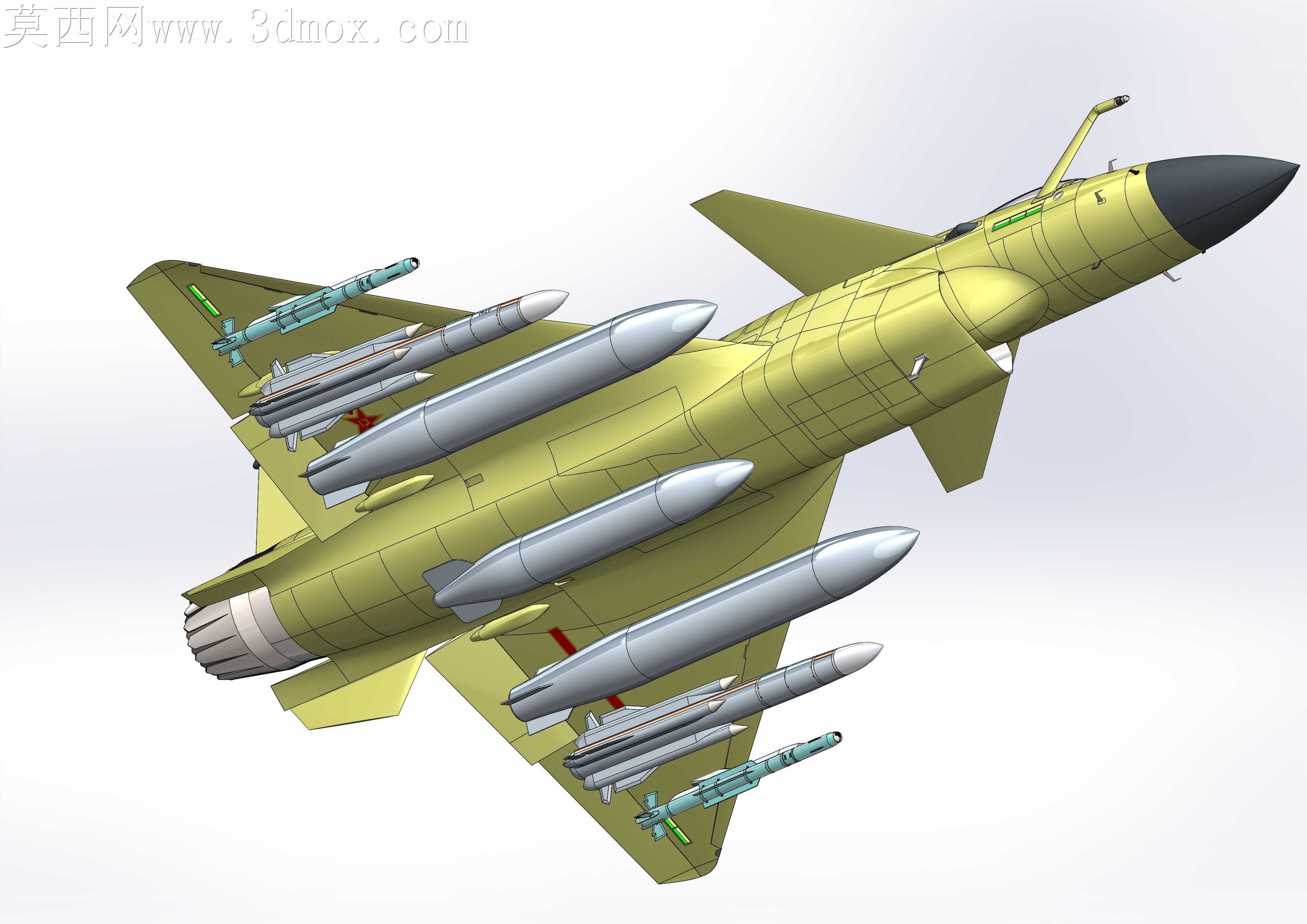

战机曲面蒙皮的加工适配一直是航空制造领域的核心难点，传统数模常出现曲面分块与实际蒙皮铆接工位不匹配的问题，要么是接缝处曲率突变导致冷压成型时蒙皮出现应力褶皱，要么是维护口盖的预留位置与机载设备检修路径冲突，直接影响后续装配效率与服役后的维护便捷性。这款数模在曲面分块阶段就完全贴合实际蒙皮的加工分缝逻辑，机头雷达罩的圆锥过渡曲面没有做理想化的连续光顺处理，而是保留了实际生产中雷达罩与机身对接的阶差预留量，避免后续装配时出现罩体与机身蒙皮干涉的问题，连雷达罩根部的防雷条安装槽都做了等深度的凹槽结构，完全匹配实际加工时的铣削路径，不需要后期二次修整数模。鸭翼与主翼的衔接区域，没有追求视觉上的一体化顺滑效果，而是按照实际翼面转动的行程预留了足够的间隙，同时把翼根处的整流蒙皮做了分块处理，每一块蒙皮的曲面曲率都控制在冷压成型的工艺允许范围内，不会出现单块蒙皮曲率过大无法一次冲压成型的问题，翼面下方的挂架安装座也做了定位凸台结构，和实际战机的挂架安装孔位完全对应，挂弹时不需要额外做定位校准。机身表面的光电探测窗口、编队灯、减速板舱门的缝隙都做了0.3毫米的公差预留，完全匹配实际装配时的密封胶条安装厚度，不会出现数模上严丝合缝实际装配时挤压密封胶条导致舱门无法闭合的问题。机身表面的铆钉排布没有做简化处理，完全按照实际蒙皮的铆接间距排布，每一处铆钉的沉头深度都和实际加工参数一致，做蒙皮加工仿真时可以直接提取铆钉路径生成加工程序。挂载的副油箱与空空导弹模型，也还原了实际挂装时的配合间隙，弹体与挂架的连接卡扣结构完整，做地勤挂载实训时可以直接用来演示挂装流程，不会出现结构缺失导致的演示逻辑断层。尾喷口与垂尾的衔接区域，考虑到实际服役中发动机热流对蒙皮的热形变影响，数模里特意在垂尾根部的蒙皮分块处预留了热膨胀间隙，避免高温工况下蒙皮受热挤压出现鼓包变形，连垂尾上的天线安装座都做了走线孔的预留结构，和实际战机的线缆布设路径完全匹配。
