飞机舱门阻尼作动集成装置结构设计

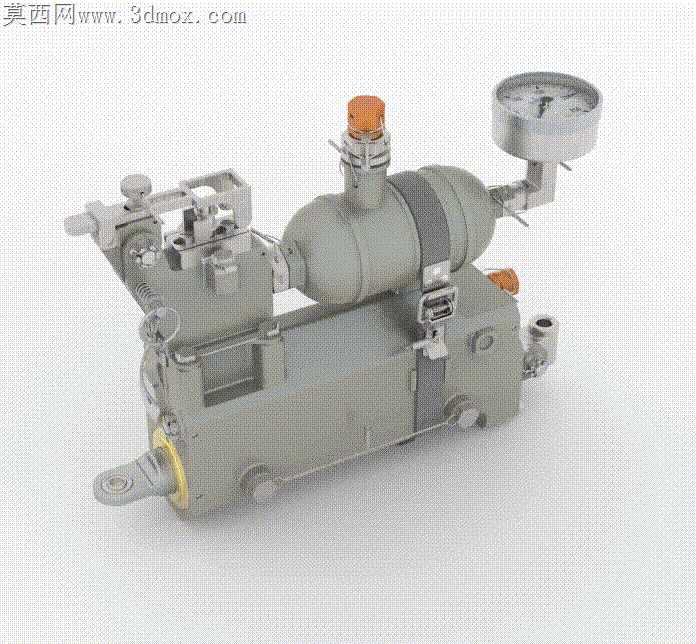

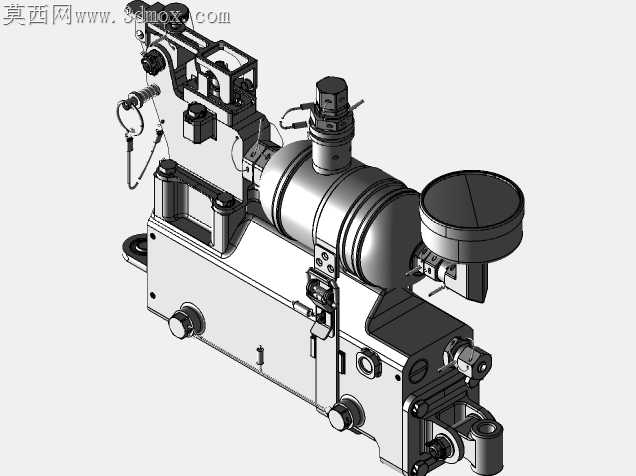

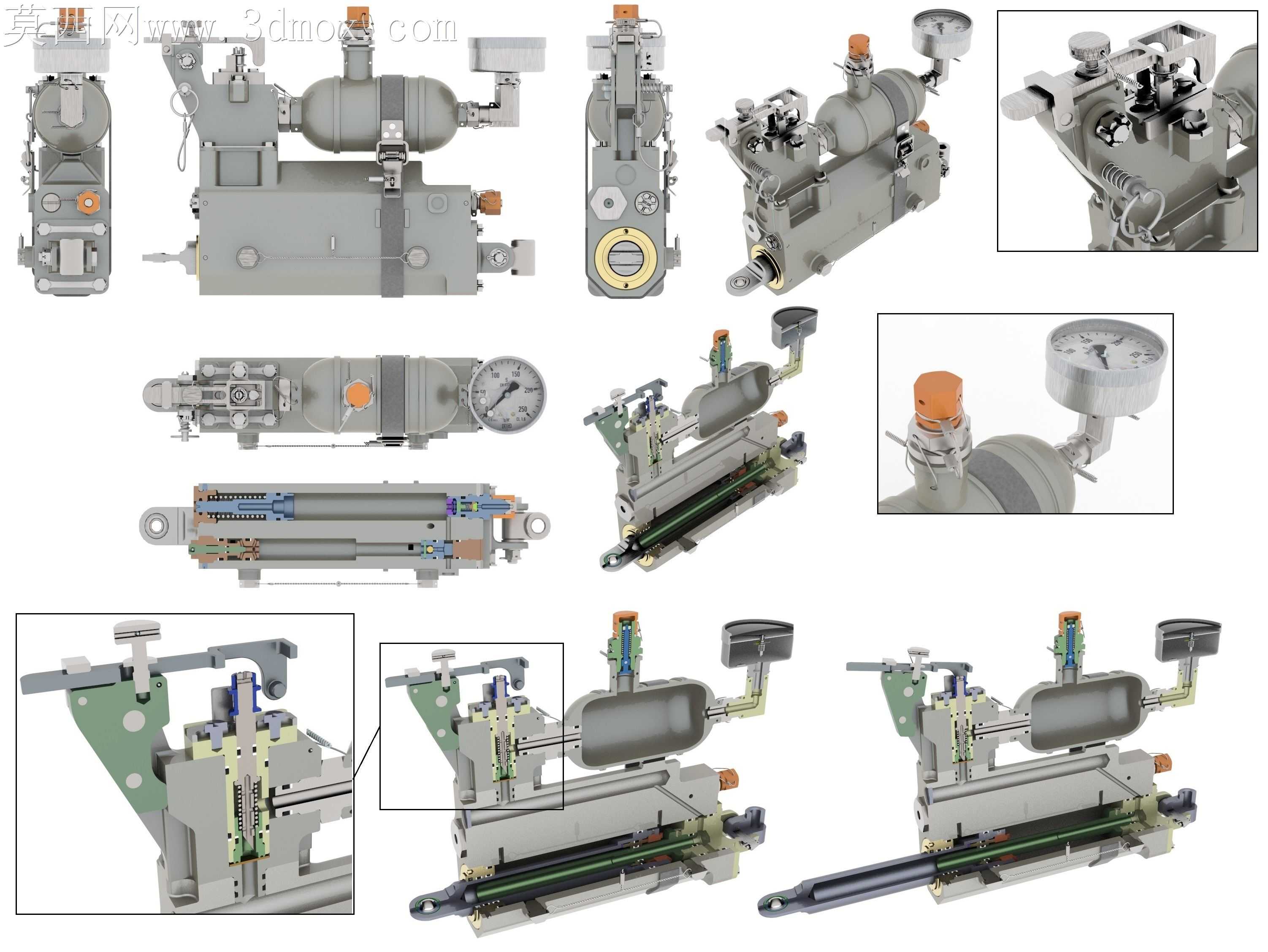

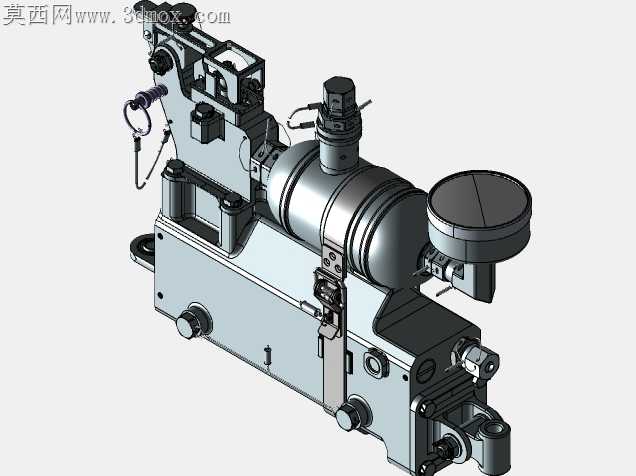

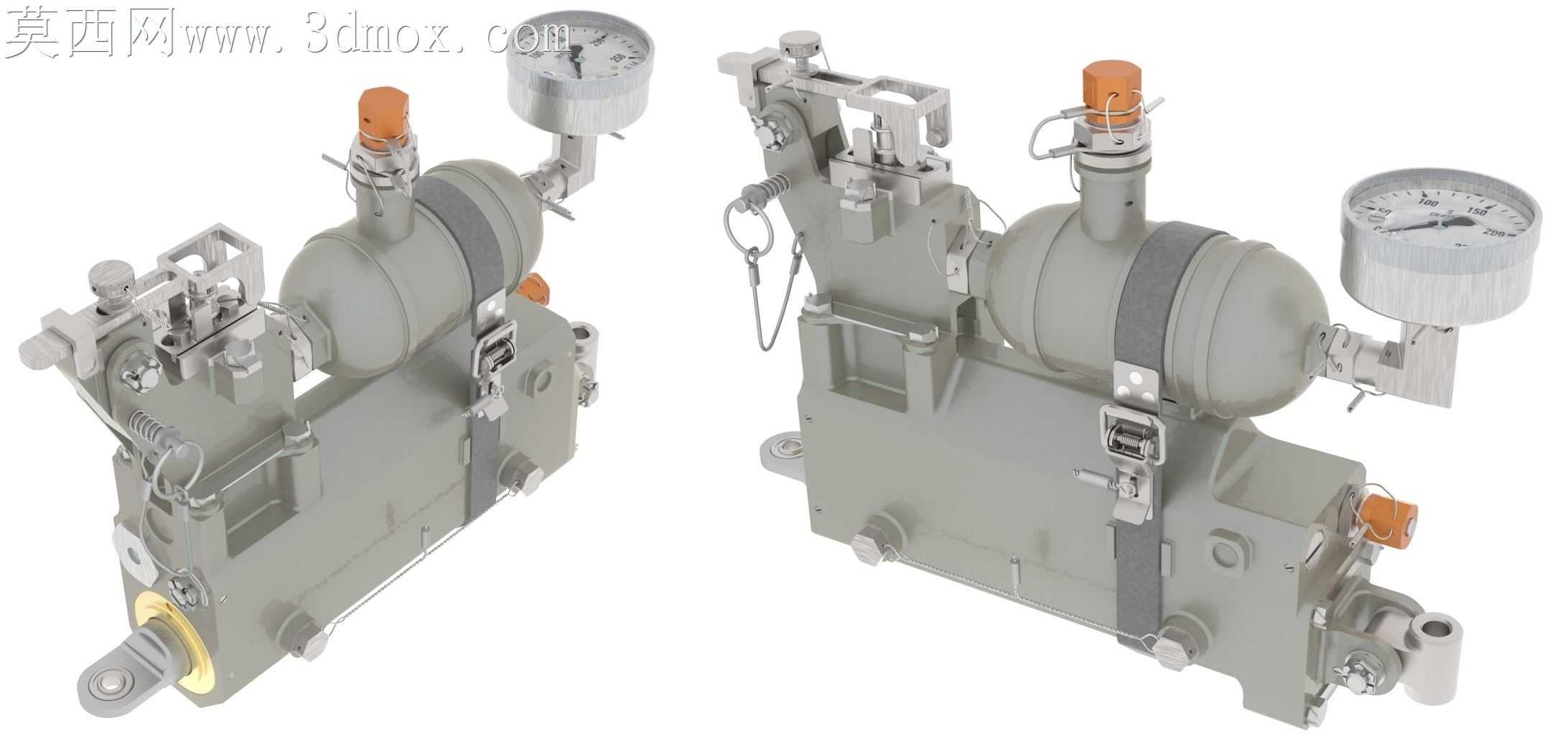

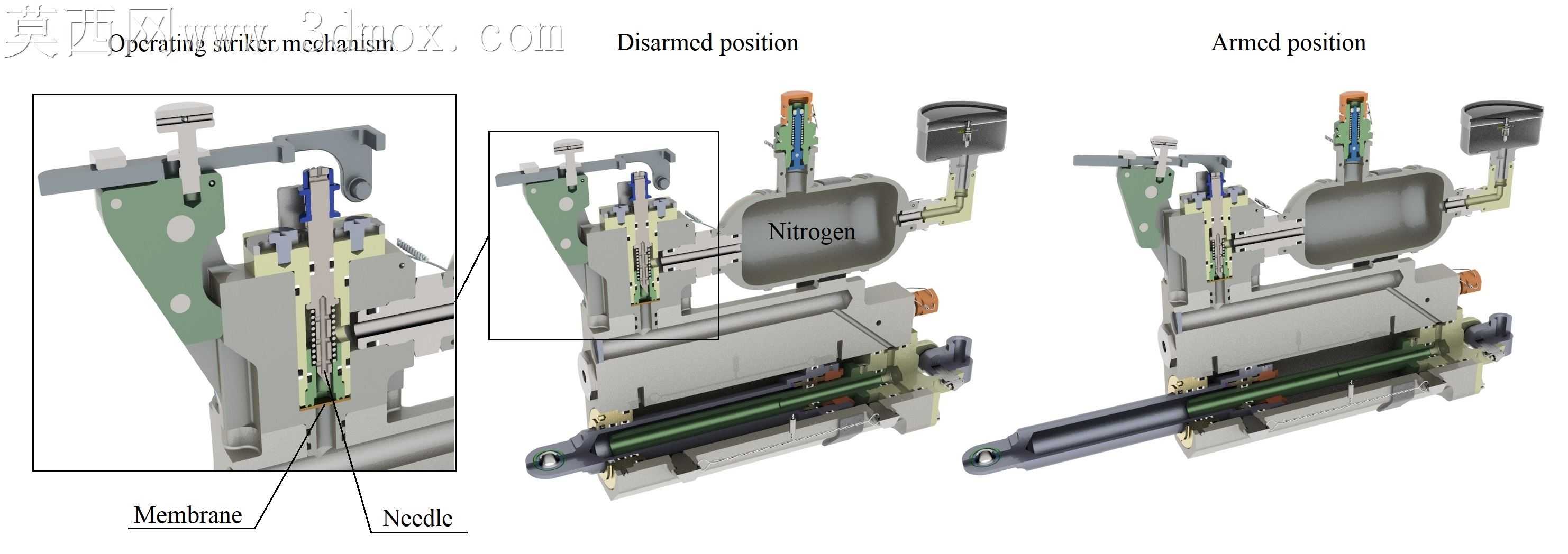

舱门作动机构在高空交变压差、地面强侧风工况下的阻尼失稳问题，一直是机载辅助机构设计里容易被忽略的隐患，这套集成式风门作动装置的结构设计，刚好把常规分立组件的装配公差累积问题压到了最小。蓄能器筒体与作动阀体的对接面没有采用常见的法兰叠装结构，而是把定位止口直接做在筒体端面上，配合卡箍式快锁结构，既省掉了6组周向螺栓的安装空间，也避免了多螺栓预紧力不均导致的筒体密封面偏磨，卡箍的锁紧搭扣特意做了防脱保险孔，日常维护时穿入保险丝就能避免飞行过程中振动松脱。伸出端的阻尼缓冲套没有选用常规的橡胶缓冲圈，而是采用金属-橡胶复合的阻尼衬套，衬套的金属内圈直接和作动杆过盈配合，外圈和端盖预留0.02mm的浮动间隙，能抵消作动杆伸出时受侧风载荷带来的径向偏载，不会出现杆体刮蹭端盖密封件的问题。集成在阀体侧方的压力表安装座特意做了阻尼孔缓冲结构，避免舱门快速开关时的压力冲击直接打表，延长压力表的校准周期，安装座的连接螺纹选用了航空标准的细牙螺纹，配合紫铜密封垫片，在-40℃到60℃的环境温度区间里都能保证密封可靠性。紧急作动的氮气充注口做了双重密封结构，外层的防尘盖和内层的单向阀芯之间预留了泄压间隙，哪怕阀芯出现微渗，泄漏的氮气也会从间隙排出，不会把防尘盖顶飞造成高空坠物隐患。作动机构的复位弹簧没有直接套在作动杆上，而是布置在阀体侧方的独立腔室内，弹簧两端都做了磨平处理并配了导向座，避免弹簧压缩时出现偏斜卡滞，独立腔室还开了微小的呼吸孔，孔口贴了防尘透气膜，既能平衡腔室内外压差，也能阻挡地面沙尘进入弹簧腔造成磨损。整套装置的所有外露棱角都做了R1.5以上的圆角钝化处理，既避免安装维护时划伤操作人员，也能减少飞行过程中的气动阻力，阀体表面的硬质阳极氧化层厚度控制在25μm到30μm之间，兼顾耐磨性能和散热需求，不会因为作动过程中反复摩擦导致表层脱落卡滞内部阀芯。
