外车削加工用焊接式车刀结构

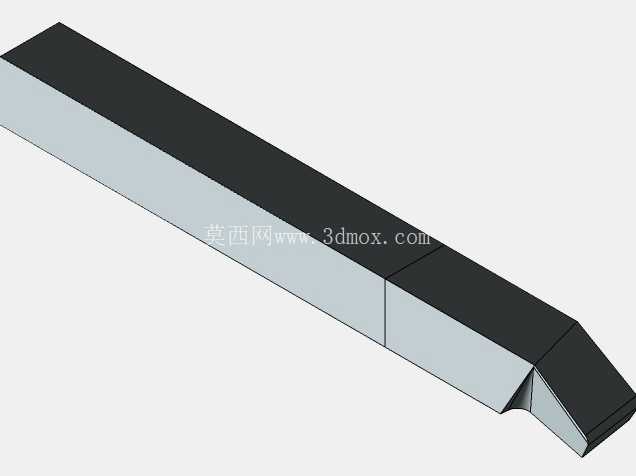

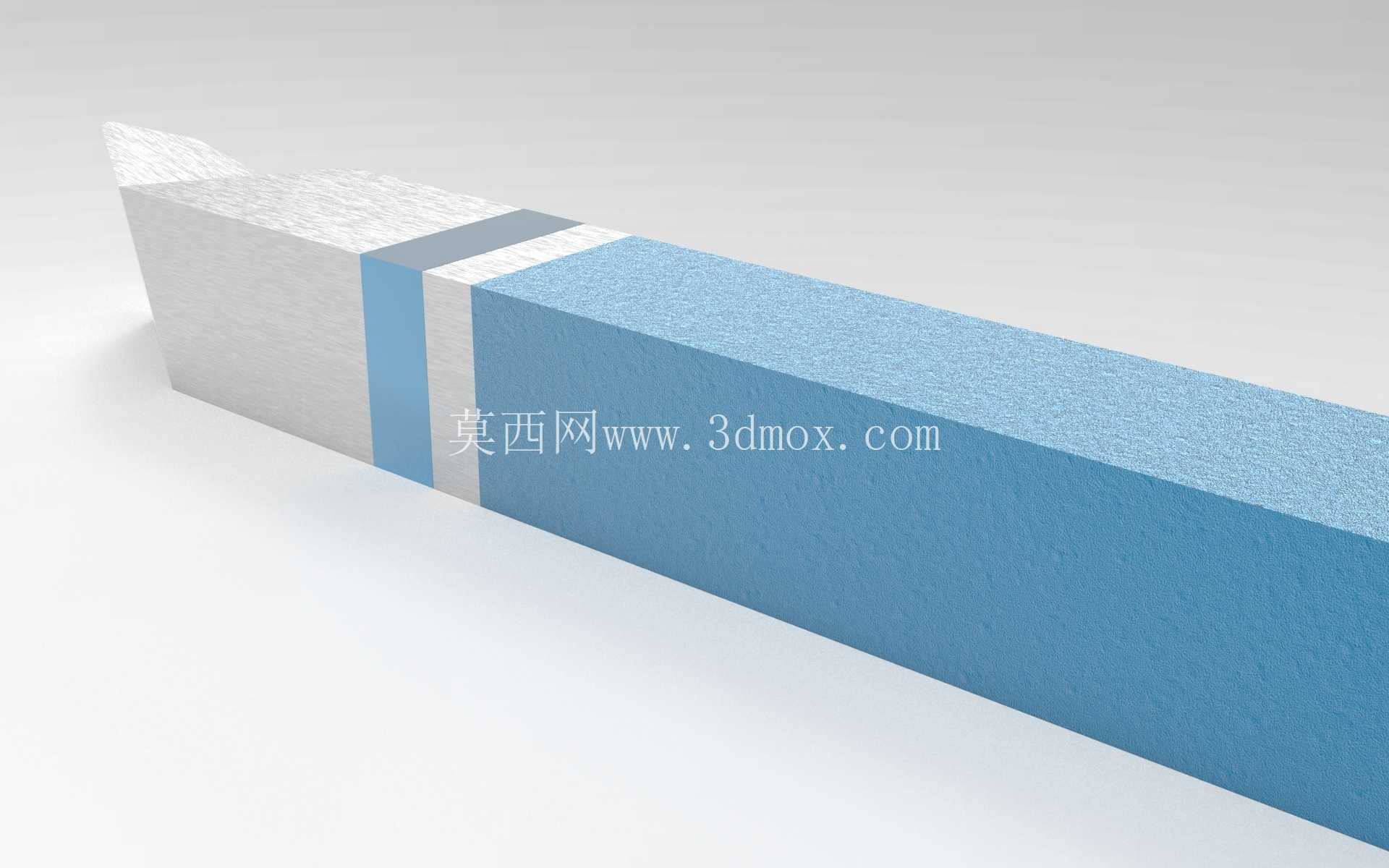

　　这款外车削刀具的结构设计完全贴合普通卧式车床、数控车床的外圆加工工位需求，日常生产中承担轴类、盘类零件外圆柱面、外圆锥面、端面倒角等工序的切削任务，是机加工车间里使用频次极高的通用切削刀具。从结构上看，刀具采用方钢刀体加焊接切削刃的经典结构，刀体截面为标准正方形，适配市面上绝大多数车床的四方刀架安装槽，安装时无需额外定制适配垫块，只要将刀体伸入刀架装夹槽达到足够的夹持长度，拧紧刀架压紧螺栓即可完成装夹，装夹后刀具悬伸长度控制在刀体截面高度的1.5倍以内，可有效避免重切削时出现刀体振颤，影响加工表面质量。

　　切削部分的刃口角度经过针对性优化，主偏角设置为通用加工常用的角度，既可以兼顾外圆纵向走刀时的切削抗力分配，也能在端面车削时避免刃口与工件已加工面发生剐蹭；前角根据常用加工钢材的特性做了合理取值，切削时切屑可顺着前刀面顺畅排出，不会出现切屑缠绕工件的问题；后角预留了足够的避让空间，走刀过程中刀具后刀面不会与工件加工表面产生摩擦，可有效降低加工表面粗糙度值，同时减少刀具后刀面的非正常磨损。

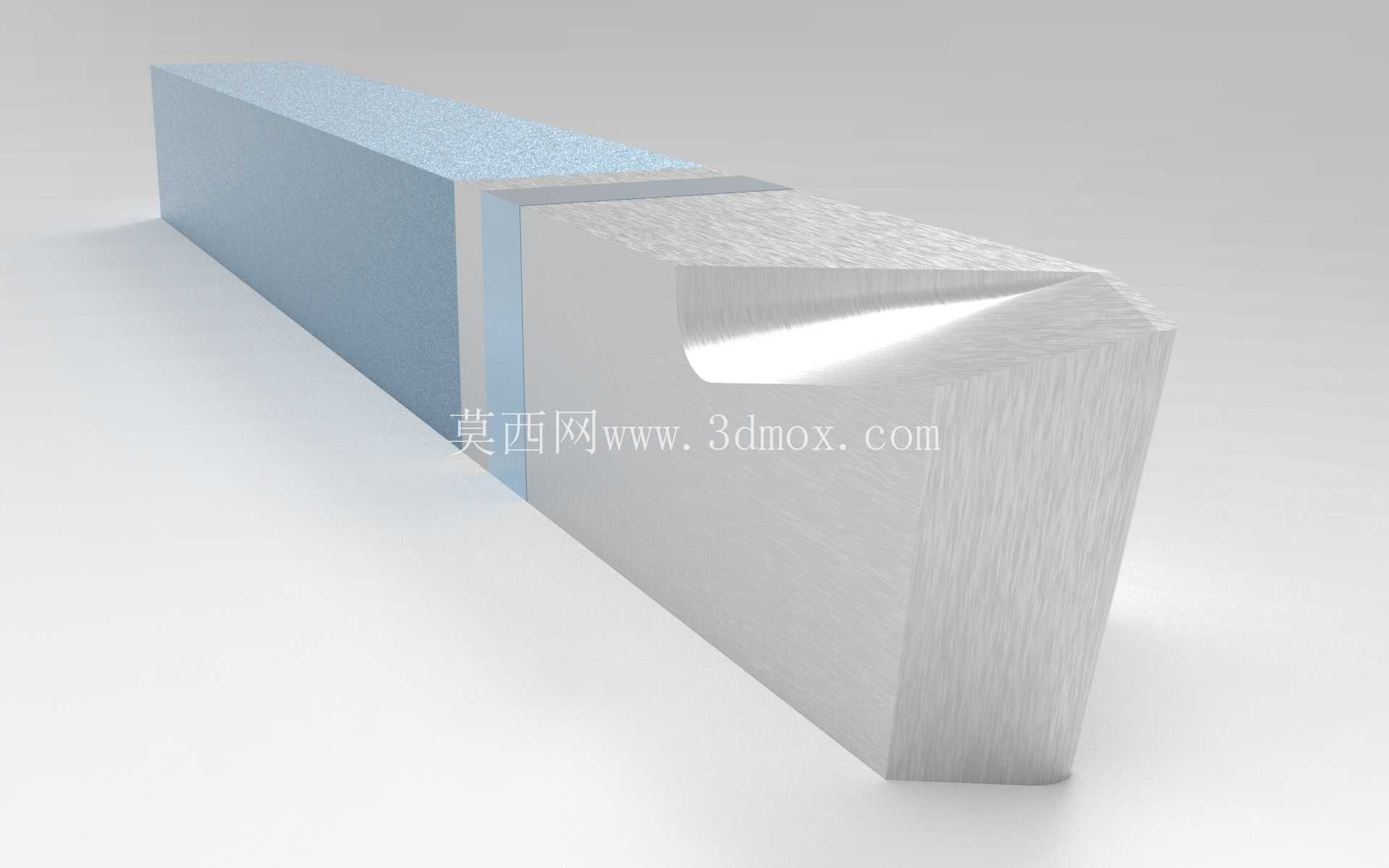

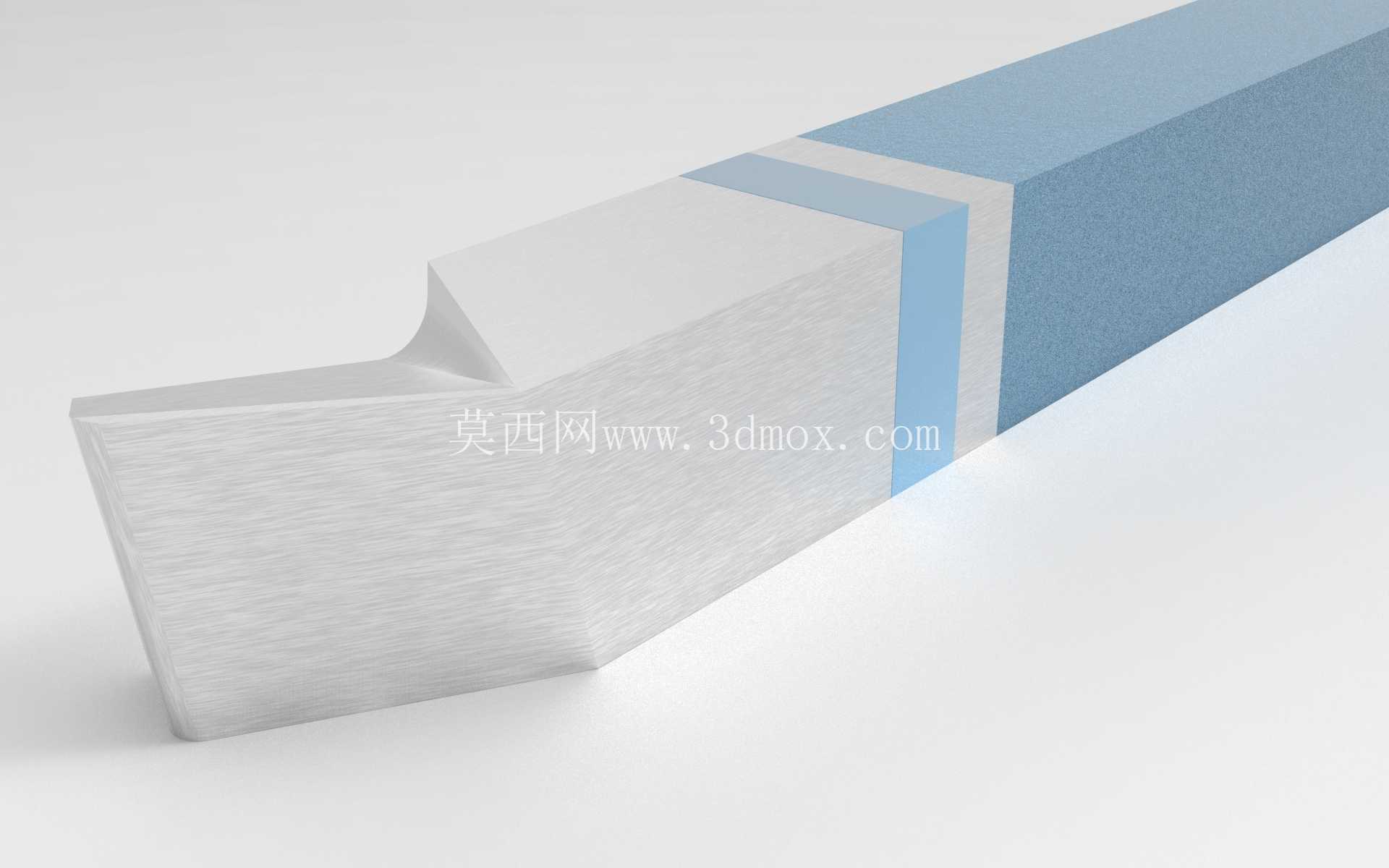

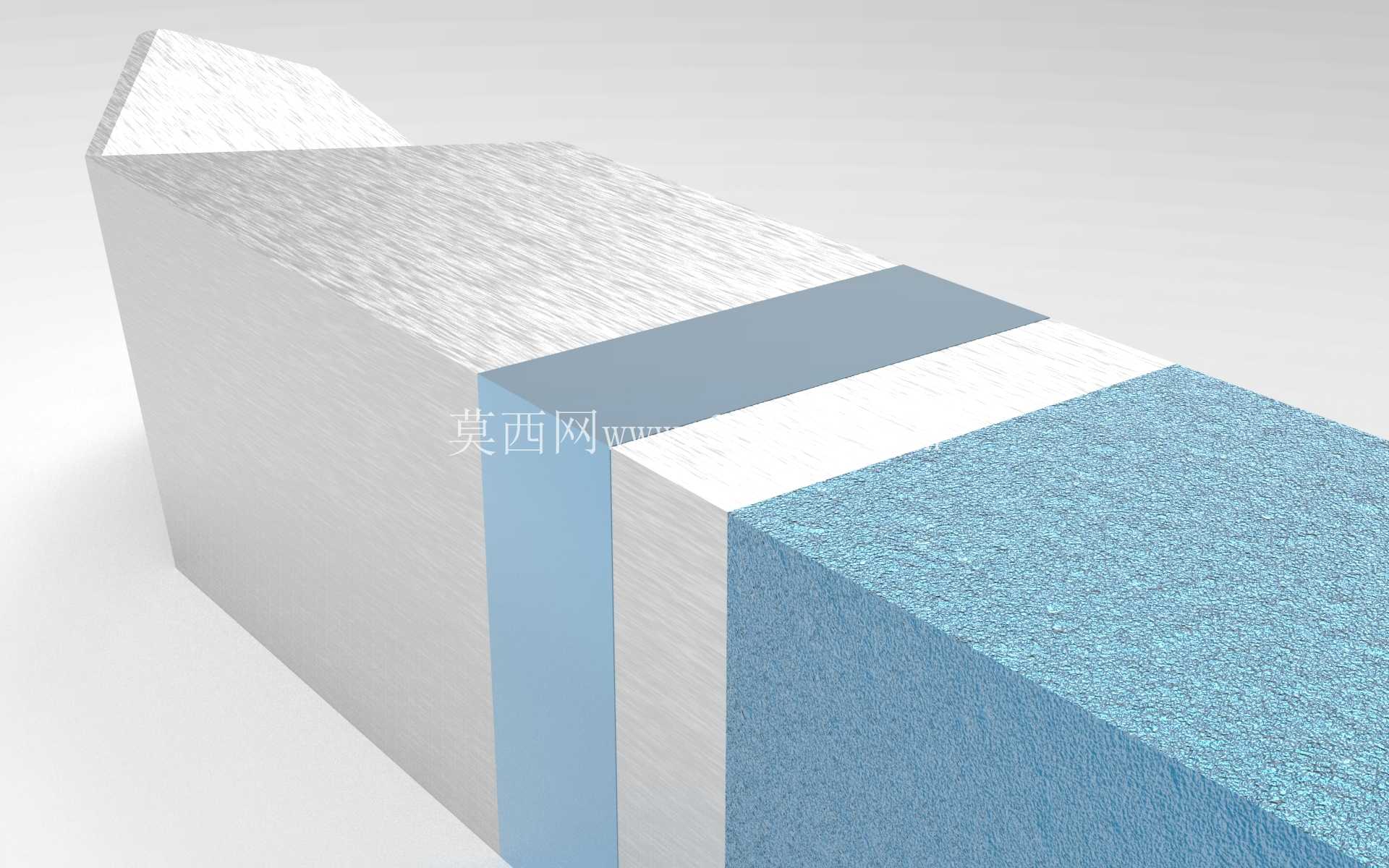

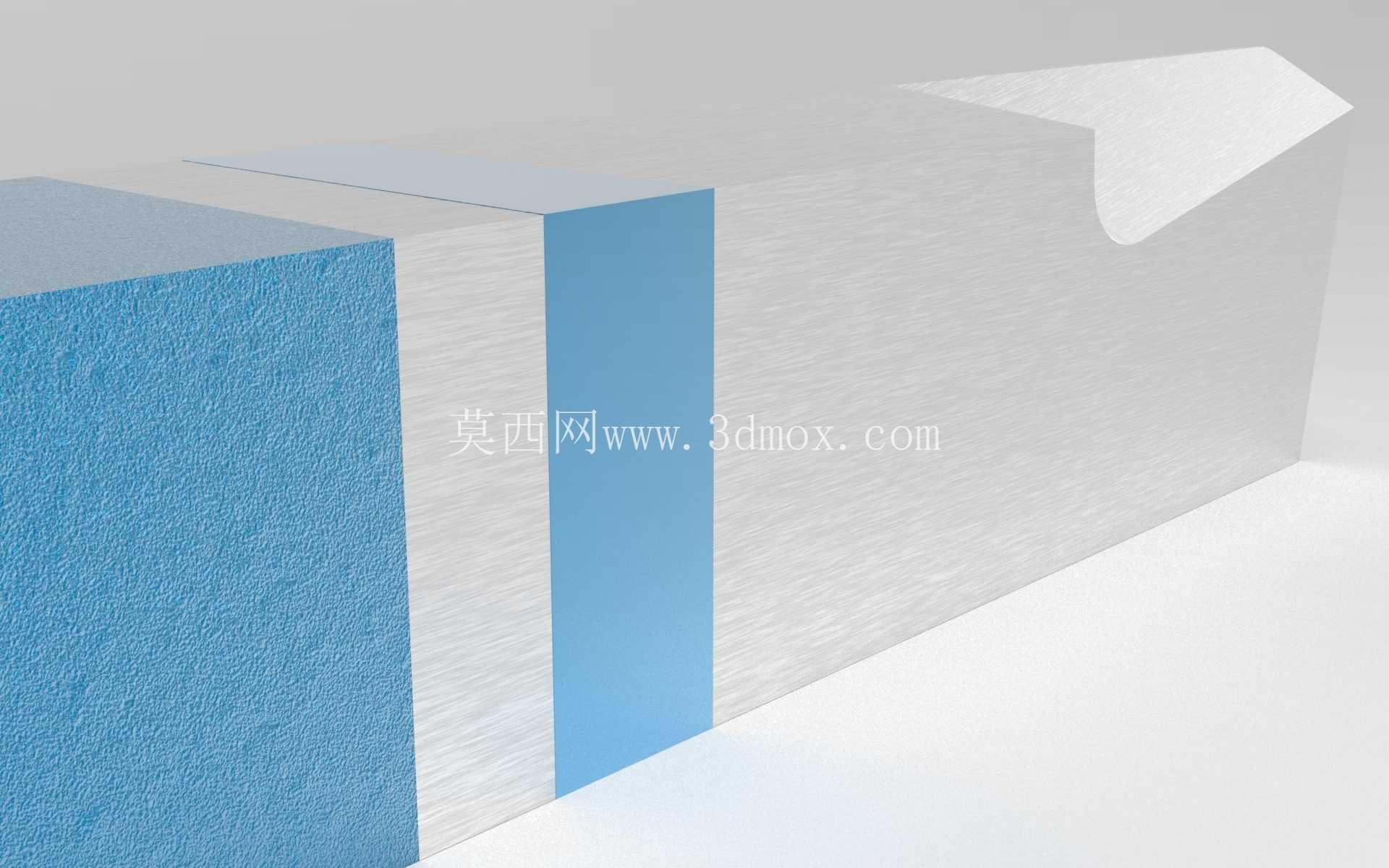

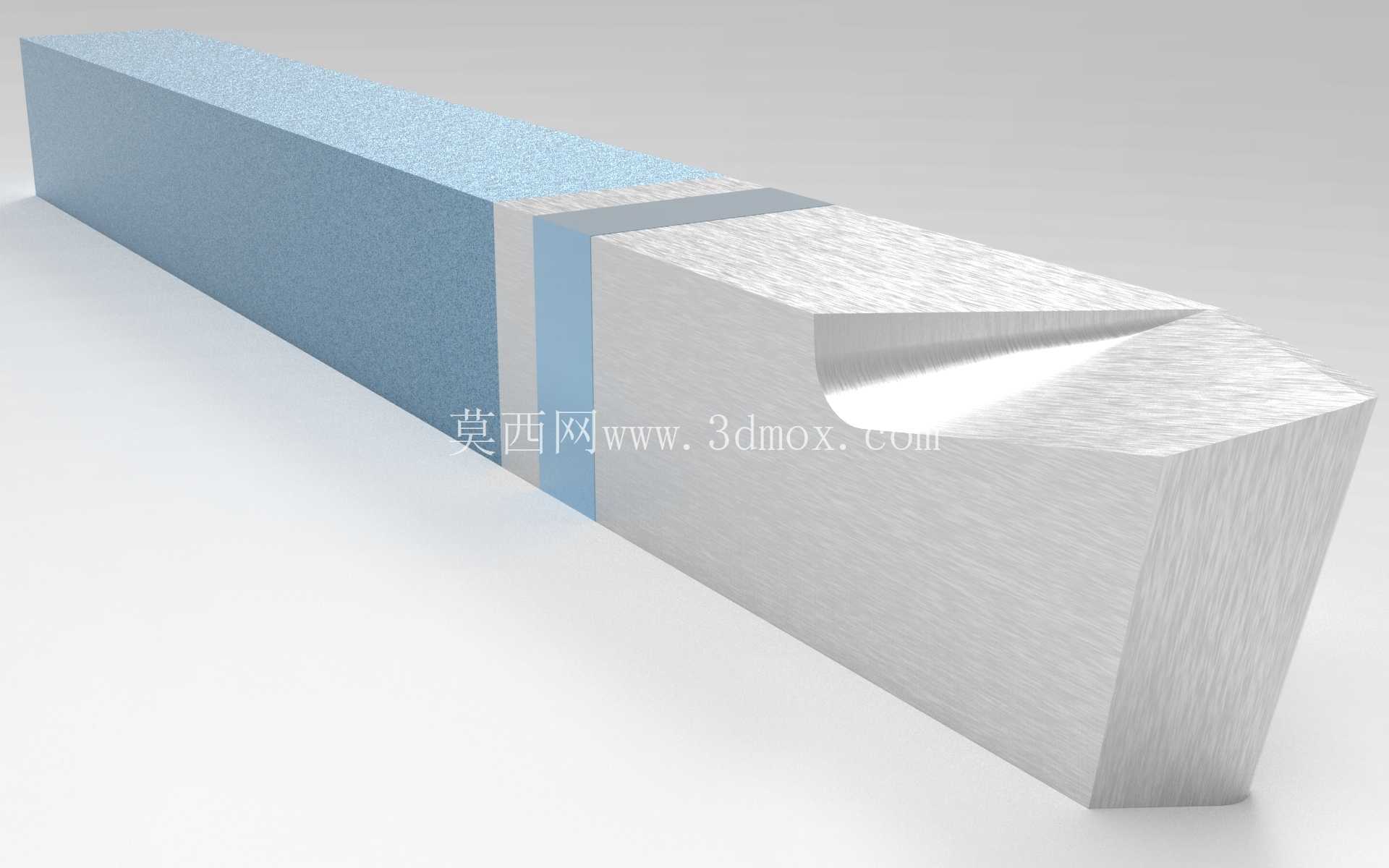

　　刀体部分采用45号钢调质处理，整体硬度控制在合理区间，既具备足够的刚性承受切削时的径向与轴向抗力，也有一定韧性，遇到断续切削工况时不会轻易出现刀体断裂的问题；切削刃部分采用硬质合金材质焊接固定在刀体头部，焊接位置做了嵌入式槽位设计，相比平面对接的焊接结构，嵌入式槽可以增大焊接接触面积，重切削时能承受更大的切削力，避免刀头出现脱落移位的问题。在实际加工场景中，这款刀具可适配从普通碳素结构钢到合金结构钢的多种常见金属材料加工，根据加工工序的不同，只要通过砂轮修磨刃口角度，就能分别完成粗车、半精车、精车的加工需求：粗加工时可适当增大进给量与背吃刀量，刀体的刚性足以承受大切深带来的切削冲击；精加工时修磨出合适的修光刃，配合较高的切削转速与较小的进给量，可直接获得符合要求的外圆表面精度，无需额外安排磨削工序。

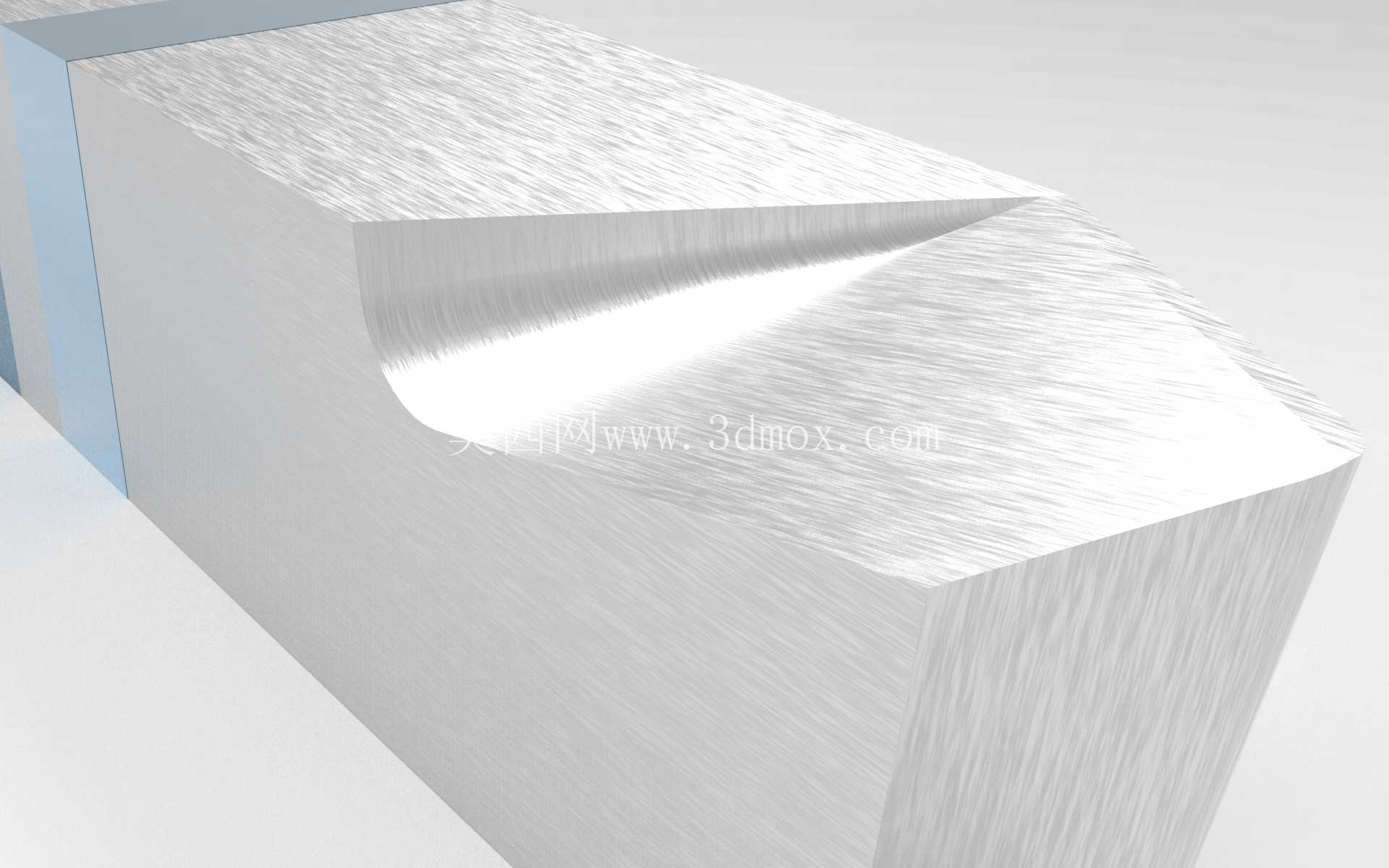

　　刀具头部的排屑槽做了圆弧过渡设计，切屑在流出过程中会顺着圆弧槽发生卷曲，形成短螺旋状切屑自然掉落，不会形成长切屑缠绕在工件或刀具上，减少了加工过程中人工清理切屑的频次，也能避免长切屑刮伤已加工表面。从安装边界来看，刀体的长度、截面尺寸完全符合通用车刀的装夹标准，不管是普通卧式车床的手动四方刀架，还是数控车床的电动刀架，都能直接装夹使用，不需要对刀架进行任何改造；刀具装夹后刀尖高度与车床主轴中心高的偏差可通过刀架下方的薄垫片进行微调，调整到刀尖与主轴中心等高后，即可保证切削时的实际工作角度与设计角度一致，避免出现刀尖过高导致的扎刀、或是刀尖过低导致的切削抗力增大等问题。在日常使用维护中，当切削刃出现正常磨损后，操作人员可直接在砂轮机上对刃口进行修磨，不需要更换整个刀体，修磨后只要重新调整刀尖高度即可继续投入使用，相比机夹式可转位车刀，这种焊接结构的车刀使用成本更低，更适合小批量、多品种的加工场景，在中小型机加工车间的适配性极强。
