立式铸造模具开合锁模执行机构结构

项目分类:铸造模 发布时间:2026-06-05 ID:1179192
  • 立式铸造模具开合锁模执行机构结构

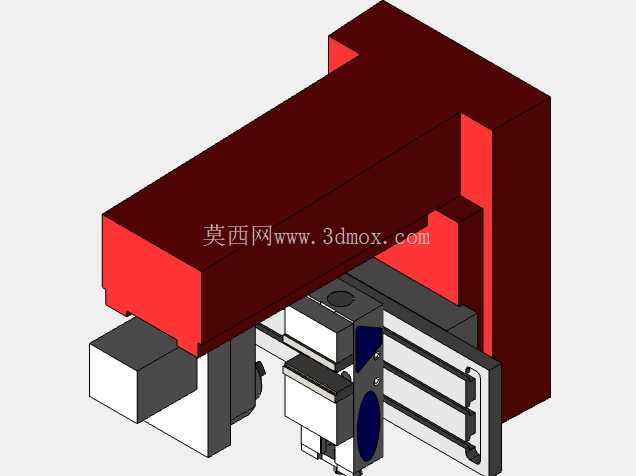

  这套结构主要面向有色金属压铸、重力铸造场景的立式模架配套使用,日常在汽配压铸件、小型通用五金铸件的生产工位上,这类机构承担着合模时的刚性锁止、开模时的定模侧抽芯联动动作,区别于普通卧式压铸机的大吨位锁模结构,这套紧凑型结构更适配160吨级以下的小型压铸工位,或是小型重力铸造线的模架配套,不需要额外搭配大尺寸液压站就能完成基础的开合模锁止动作。从结构布局来看,整体采用C型开放式机架作为承载主体,上部的厚重横梁作为锁模力的主要承载件,横梁内侧预留的安装槽可以直接固定定模模板,下部的滑动组件通过线性导轨实现上下方向的精准位移,导轨侧方设置的可调式限位块可以根据不同模具的合模行程调整开合距离,避免合模过位压伤模腔,或是开模行程不足导致取件空间受限。

  设计过程中优先考虑了铸造生产现场的工况适配性,机架主体采用箱型焊接结构,受力位置做了加厚处理,抵消合模时的反向冲击力,避免长期受交变载荷出现机架变形;滑动副的位置特意做了挡屑结构设计,因为铸造生产现场铝屑、脱模剂残留较多,普通外露导轨很容易被碎屑卡滞导致开合模精度下降,这套结构在导轨外侧加装了可拆卸的挡屑板,日常维护只需要定期拆下挡屑板清理导轨面即可,不需要拆解整个模架结构。

  侧方的联动组件是这套结构的设计重点,合模到位后,侧方的楔形锁块会在驱动件带动下插入动模板与定模板之间的锁止槽,通过楔形面的自锁特性抵消充型时的型腔内涨型力,相比单纯依靠驱动缸压力锁模的结构,这种机械锁止的方式不会因为液压系统泄压出现飞边问题,能有效降低铸件的飞边打磨工作量;开模过程中,锁块先退出锁止槽,之后动模板沿着导轨下行,侧方的抽芯块会随着动模板的下行通过斜导柱带动完成侧向抽芯动作,不需要额外设置独立的抽芯驱动,简化了模具的配套油路设计。安装边界方面,这套结构的整体安装基面预留了标准的T型槽安装孔位,可以直接固定在常规的铸造机工作台面上,不需要额外加工过渡连接板;上部横梁的模位安装面到下部滑动座最大开模位置的垂直距离预留了足够的取件操作空间,配合机械手取件时也不会出现干涉,侧方的驱动组件安装位置预留了通用的安装法兰,既可以适配液压驱动,也可以根据现场工况替换为伺服电缸驱动,适配不同自动化程度的生产线。

  结构上的细节处理也贴合现场使用需求,所有与模具接触的安装面都做了磨削处理,平面度控制在0.02mm以内,保证模具安装后的平行度,避免合模时出现错位导致铸件壁厚不均;滑动座上设置了多组模具安装螺孔,孔位间距符合常用小型铸造模具的安装尺寸标准,不需要在滑动座上额外钻孔攻丝就能完成模具固定,减少现场安装的工作量。在实际生产应用中,这类结构尤其适合小型铝合金压铸件、锌合金铸件的批量生产,比如小型汽配接头、五金壳体类铸件,结构紧凑占用工位空间小,维护点少,相比大型模架的采购成本更低,同时机械锁止的结构也能保证长期生产的稳定性,减少因为锁模失效导致的模具损坏、铸件报废问题。
