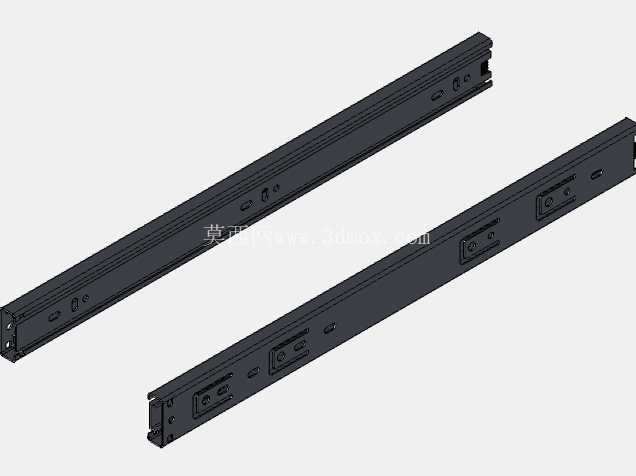

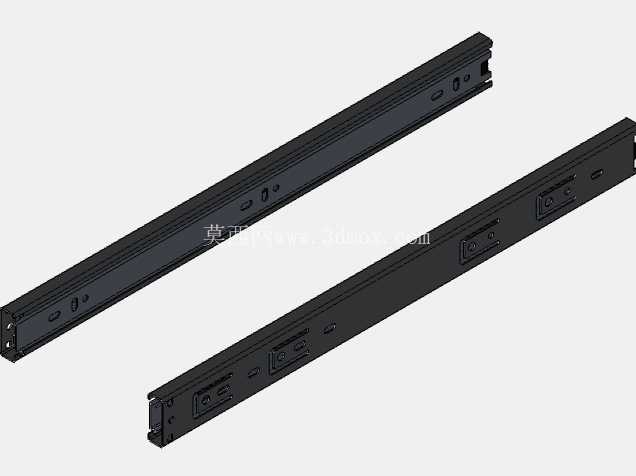

400mm行程轻型三级伸缩导轨滑轨

日常做结构选型时，不少场景都会遇到抽拉行程需求大于安装深度的情况，比如机柜内抽拉式设备托盘、办公家具的深腔抽屉、小型自动化设备的抽拉工位、通讯机柜的内置安装架，这类场景如果用普通两级滑轨，抽拉行程往往不足，要么无法完全露出内部操作空间，要么需要预留更大的安装进深，挤占设备内部的有效使用空间，这款400mm规格的三级伸缩滑轨，就是针对这类痛点设计的线性滑动部件。

从实际使用的工况来看，这款滑轨属于轻型负载定位的产品，适合承载重量不大但需要全行程抽拉的场景，比如办公家具里的文件抽屉、实验室设备的抽拉置物台、小型检测设备的样本抽拉架、民用家具的隐藏式抽拉储物格，相比同长度的两级滑轨，三级结构的抽拉行程可以做到接近安装长度的90%以上，能让抽拉部件完全从安装腔体内伸出，不会出现尾部藏在腔体内难以取放物品的问题。

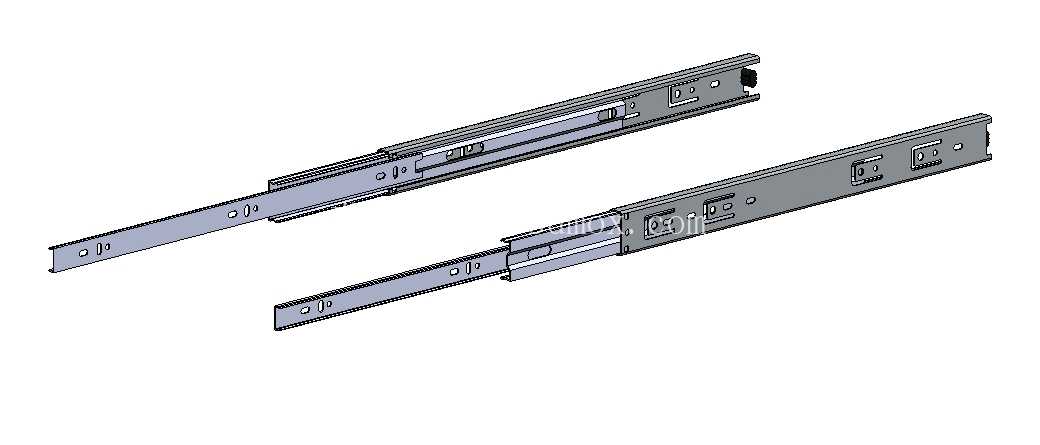

设计层面，这款滑轨采用了标准的三节嵌套式结构，每一节轨体之间通过内置的滚珠保持架实现滚动摩擦，滑动过程中没有明显的卡顿感，推拉的阻尼感均匀，不会出现前松后紧或者中途卡滞的问题。轨体的截面采用了多折边的加强结构，虽然整体料厚属于轻型规格，但通过截面的弯折强化，在额定负载范围内不会出现轨体弯折变形的情况，每一节轨体的配合间隙控制在合理范围内，既保证滑动顺畅，又不会出现上下方向的窜动，抽拉过程中整体的晃动量控制在可接受范围内，满足轻型使用场景的精度需求。

安装边界上，这款滑轨的闭合总长度为400mm，安装时需要在腔体两侧预留对应的安装空间，轨体的安装孔位采用了对称式的排布设计，既可以通过侧面螺丝直接固定在腔体侧壁和抽拉部件侧面，也可以搭配专用的安装卡扣实现快装，适配市面上主流的轻型抽拉结构安装尺寸，不需要额外做特殊的安装位改造。滑轨完全伸出时的总长度约为闭合长度的1.8倍左右，能保证抽拉部件完全伸出后，最后一节轨体依然有足够的配合长度，不会出现滑轨脱轨的情况，同时轨体末端设计了内置的限位结构，抽拉到最大行程时会有软限位缓冲，避免硬碰撞导致轨体变形或者产生较大的噪音。

从功能特性来看，这款滑轨的滑动阻力经过调校，即使是满载额定负载的情况下，单人也可以轻松完成抽拉操作，不需要施加过大的推力或者拉力，轨体表面做了防锈处理，在常规的室内使用环境下不会轻易出现锈蚀问题，能满足长期使用的耐久性需求。滚珠保持架采用了耐磨的工程塑料材质，内置的钢珠均匀排布，在滑动过程中钢珠可以在轨体的滚道内顺畅滚动，长期使用后磨损量极小，不会因为磨损导致滑动间隙变大、晃动量超标的问题。

在实际选型应用时，需要注意这款滑轨的负载上限属于轻型范畴，不适合承载大重量的工业设备或者重型储物结构，如果是负载较大的场景需要选择对应重型规格的滑轨，但在常规的民用家具、轻型设备抽拉场景下，这款滑轨的性能完全可以满足使用需求，而且三级结构的设计可以在有限的安装进深下实现更大的抽拉行程，有效提升空间利用率，不需要为了满足抽拉行程而额外增加设备或者家具的整体深度，对于空间受限的应用场景来说是非常合适的选择。另外这款滑轨的安装兼容性较好，不需要配套特殊的安装配件，使用常规的紧固件就可以完成固定，对于结构设计人员来说，在做抽拉结构设计时可以直接参考这款滑轨的安装尺寸预留安装空间，减少额外的适配设计工作量，缩短整体的设计周期。
