办公家具用伸缩式抽屉锁具结构设计

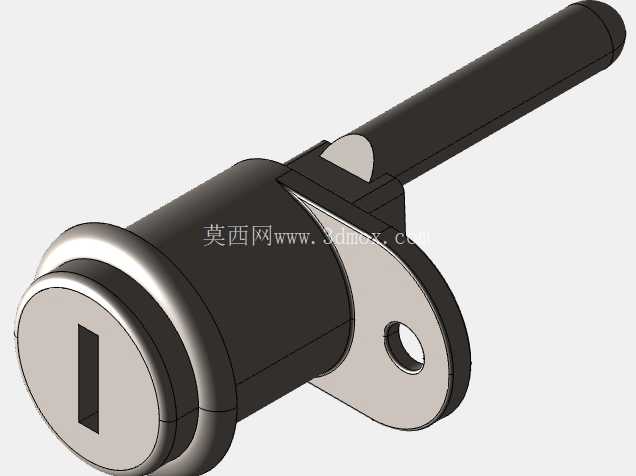

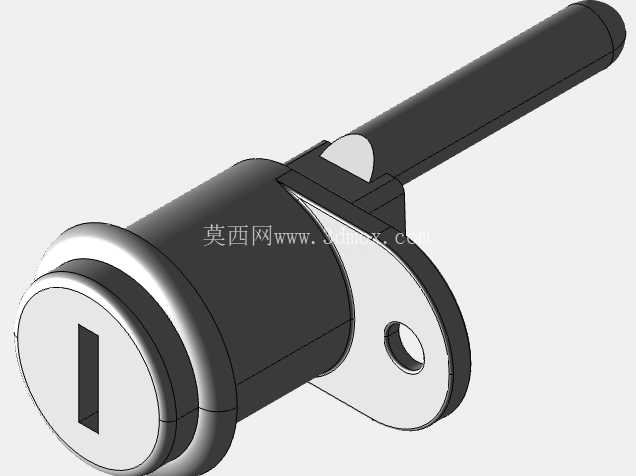

日常办公场景里，钢制文件柜、木质办公桌抽屉、储物矮柜的锁闭需求非常普遍，这类锁具不需要过高的防盗等级，但要满足频繁启闭的耐用性、安装适配性以及操作的便捷性，这款抽屉锁正是针对这类民用办公储物场景开发的结构件。从实际使用场景来看，它适配16-25mm厚度的抽屉面板，不管是常见的刨花板贴皮办公桌、钢制文件柜的薄钢板抽屉，还是实验室储物柜的防火板面板，都能通过调整锁舌的伸出长度完成适配，不需要额外定制安装配件。锁体的主体采用圆柱形设计，直径适配行业通用的18mm安装开孔，现场安装时只需要在抽屉面板对应位置开出标准圆孔，将锁体从面板外侧穿入，再通过锁体侧面带安装孔的金属耳片用自攻螺丝固定在抽屉面板内侧，不需要复杂的工装夹具，普通安装工人借助手电钻就能完成装配，大幅降低了家具厂的装配工时成本。

从功能特性来看，这款锁采用直杆式伸缩锁舌结构，锁舌为细长圆杆形态，锁闭状态下锁舌伸出长度约22mm，刚好能卡入抽屉侧板配套的锁挡片卡槽内，不会因为伸出过长导致抽屉推拉时卡滞，也不会因为伸出过短导致锁闭失效、抽屉意外滑出。钥匙采用扁平一字槽结构，插拔顺畅，旋转90度即可完成启闭操作，钥匙转动时的阻尼感均匀，没有空行程或者卡涩的问题，内部的弹子结构做了简化设计，在满足同批次钥匙互开率低于千分之三的行业要求前提下，减少了内部零件数量，降低了生产装配的复杂度，也提升了长期使用的可靠性，就算每天启闭10次，正常使用场景下寿命也能超过万次。锁体的外壳采用锌合金压铸成型，表面做黑色喷塑处理，既具备足够的结构强度，不会因为轻微磕碰就出现变形损坏，也能和常见的黑色、灰色办公家具外观匹配，不会显得突兀；侧面的固定耳片和锁体一体压铸成型，安装孔做了沉台设计，螺丝固定后头部不会突出，避免和抽屉内部放置的文件、物品产生刮擦。

设计过程中，首先要考虑的是和现有家具安装标准的通用性，不能做特殊的非标准开孔尺寸，否则会增加家具厂的加工成本，所以锁体主体直径直接沿用了行业通用的18mm规格，固定耳片的安装孔中心距也和市面上主流的抽屉锁保持一致，家具厂更换供应商的时候不需要调整现有钻孔模具，直接就能替换使用。其次要考虑使用过程中的容错性，很多时候用户关闭抽屉不会完全推到位，这款锁的锁舌头部做了圆弧导向设计，就算抽屉没有完全推到位，推动抽屉时锁舌的圆弧面会顺着锁挡片的斜面滑入卡槽，自动完成锁闭，不需要用户反复调整抽屉位置。另外还要考虑长期使用的磨损问题，锁舌和锁体内部的导向孔之间预留了0.1mm的配合间隙，表面做了镀锌钝化处理，就算长期使用出现轻微磨损，也不会出现锁舌晃动或者卡滞的问题；锁芯和外壳之间加装了薄尼龙衬套，钥匙转动的时候金属零件之间不会直接摩擦，既降低了操作噪音，也减少了磨损量。

从安装边界来看，锁体插入面板后，内侧突出面板的长度约32mm，只要抽屉内部和面板之间的预留空间大于这个尺寸就能安装，不需要占用太多抽屉内部的储物空间；锁舌的运动方向和抽屉推拉方向保持平行，安装时只需要保证锁体的水平度偏差不超过2度，就能保证锁舌顺畅伸缩，对安装工人的技术要求很低。另外，锁体的固定耳片上的安装孔做了长圆孔设计，就算现场开孔位置有±1mm的偏差，也能通过调整锁体位置完成安装，不会因为开孔误差导致整个锁具报废。在实际选型过程中，结构工程师只需要确认抽屉面板的厚度、抽屉侧板到面板的距离，以及锁挡片的安装位置，就能直接选用这款锁具，不需要做额外的结构修改，非常适合标准化批量生产的办公家具、家用储物柜、更衣柜等产品使用。
