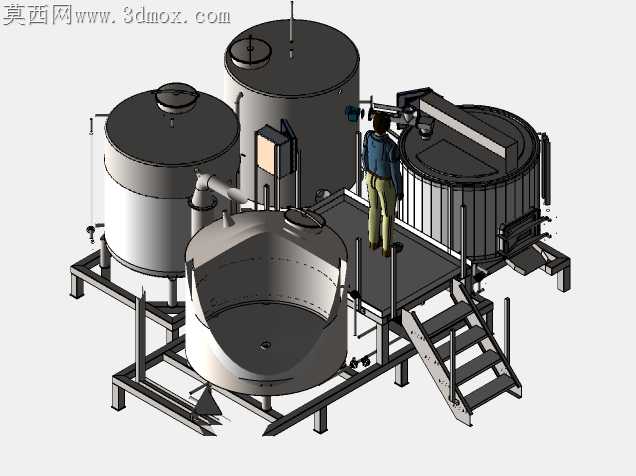

小型精酿啤酒酿造生产设备结构

小型精酿酿造设备落地最容易踩的坑，是罐体支脚与操作平台的公差累积偏差——现场安装时一旦支脚焊接定位偏斜2mm以上，连通管道的法兰接口就会出现强制别劲，长期带料运行会在焊缝处积攒应力，轻则漏液重则罐体变形。这套设备在结构设计时特意把所有罐体的支脚安装座做成了腰型孔可调结构，平台框架的连接位预留了1.5mm的调整余量，不用在现场反复配焊打磨，就能抵消型材下料、焊接变形带来的尺寸偏差。带滑轨的冷热水箱是这套设备的核心适配设计，滑轨选用的是重载型线性导轨，水箱底部的滑块安装位做了加厚衬板，避免满水状态下导轨受力变形，水箱在滑轨上的行程刚好覆盖糖化、旋沉两个罐体的进水口，不用额外铺设多组固定管路，减少了管路残留的卫生死角。操作平台的格栅踏板做了3°的微小倾斜，清洗时的废水会自动流向平台边缘的导流槽，不会积在踏板缝隙里滋生杂菌，爬梯的踏步表面压有防滑纹，侧边的护栏高度刚好到成年人腰际，操作时靠在护栏上不会硌腰，也能避免俯身操作罐体人孔时失足跌落。泥桶和旋沉槽的出料口位置特意做了低位排布，不用架高泵体就能靠自流完成排糟，减少了泵体的气蚀风险，罐体之间的连通管道全部做了圆弧过渡，没有直角死弯，麦汁输送时不会出现物料沉积堵管的问题。罐体的人孔盖做了快开式压扣结构，不用拧动多组螺栓就能快速开盖清洗，人孔边缘的密封槽做了圆弧倒角，密封圈安装时不会被切边，密封压紧量控制在1.2mm，既不会因为压太紧加速密封圈老化，也不会因为压太松出现跑冒滴漏。平台下方的管路排布全部顺着框架梁走线，用管卡固定在梁侧，没有悬空的管路段，避免泵体运行时的振动带动管路共振晃荡，管卡和管路之间垫了橡胶减震垫，能抵消大部分运行振动带来的紧固件松动风险。
