壁挂式多龙头直饮供水设备结构设计

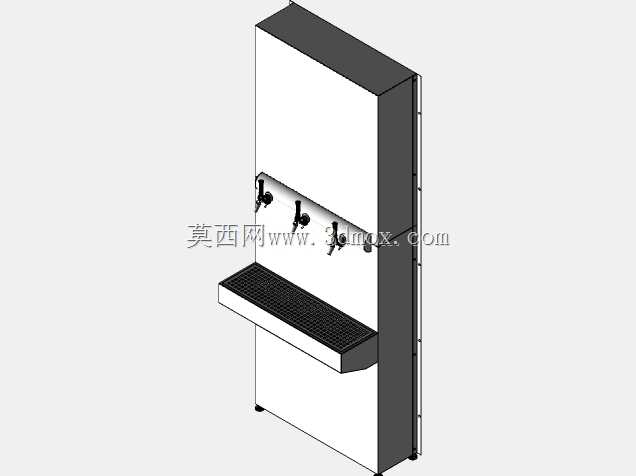

这款壁挂安装的多出水端直饮设备，主要面向工厂车间、学校公共走廊、办公区公共休息区这类人员密集的公共场景布设，相比传统立式直饮设备，它采用贴墙安装的结构形式，不需要占用地面通行空间，对于通道宽度有限、地面需要预留清洁或通行空间的场所适配性更强。设备主体采用薄型立式长方体结构，整体厚度控制在贴墙后不会突出墙面过多的范围，安装时背部通过挂装结构与墙面承重点位固定，底部不需要额外做地面支撑，能有效避免设备底部积灰、清洁留死角的问题，日常保洁时可以直接清理设备下方的地面区域。设备正面下半段设置外凸的接水台，接水台表面采用格栅式沥水结构，接水时洒落的水会通过格栅流入下方的集水腔，不会直接滴落到地面造成湿滑，接水台的外伸长度经过适配，能容纳常规水杯、保温壶等不同高度的接水容器放置，不需要用户全程手持容器接水。接水台上方均匀布置四个出水龙头，分别对应不同水温的出水档位，可同时满足多人接水需求，高峰时段能有效减少人员排队等待的时间，龙头的安装高度预留了足够的操作空间，接水时手部不会碰到设备面板或龙头基座，操作空间充足。设计过程中优先考虑了公共场景下的使用耐久性，设备外壳采用平整的大面钣金结构，没有过多凸起的装饰结构，既可以降低生产加工时的折弯、焊接工序复杂度，也能减少日常使用中磕碰损坏的概率，外壳表面做哑光处理，不容易残留水渍和手印，日常维护擦拭的工作量更低。设备背部预留了水管进线、电源走线的隐藏式通道，安装时所有管线都可以藏在设备与墙面的间隙内，不会有明线外露，既美观也能避免管线被外力破坏。内部腔体做了分层隔断设计，水处理模块、加热制冷模块、电控模块分别布置在独立的腔体内，后期检修时可以单独拆开对应区域的面板，不需要整体拆解设备外壳，维护操作的便利性更高。出水龙头采用按压式出水结构，不需要复杂的操作步骤，不同年龄层的使用者都可以快速上手，同时龙头出水角度做了向内倾斜的调整，出水时水流会对准接水台中心区域，减少水流外溅的概率。设备底部设置了微调支撑脚，在墙面不平整的安装场景下，可以通过微调支撑脚调整设备的竖直度，避免设备长期倾斜受力导致挂装结构松动，整体结构的受力点集中在背部上方的挂装位，经过承重核算可以满足满水状态下长期挂载的强度要求，不会出现脱落变形的问题。
