多芯剥线螺旋电缆三维结构设计作品

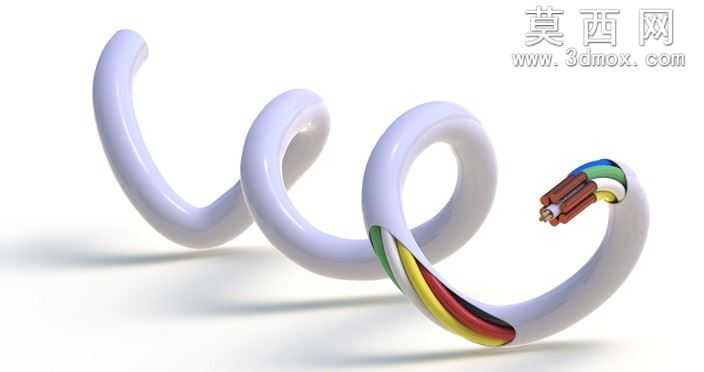

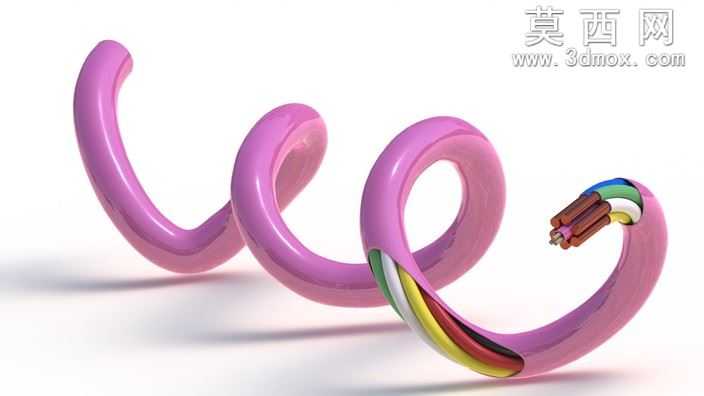

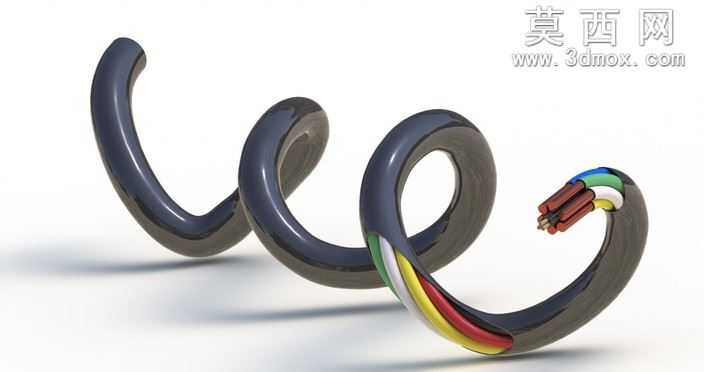

本作品为多芯螺旋电缆的三维建模设计，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先通过螺旋线扫描路径生成电缆外护套的整体螺旋卷曲形态，精准还原螺旋电缆自然舒展的弯曲弧度与圈距比例，确保整体造型符合常规柔性螺旋电缆的物理形态特征。针对电缆端部的剥线展示结构，建模时先对外护套进行端面切除处理，露出内部多根不同色序的线芯，每根线芯单独完成铜质导体与绝缘层的分层建模，导体部分采用多股铜丝绞合的细节结构还原，绝缘层分别匹配红、黄、绿、黑、蓝等常规线缆色标，清晰区分不同线芯的功能分区，端部还额外还原了半剥状态的屏蔽层与填充结构，完整呈现电缆从外护套到内部导体的层级构造。材质渲染阶段，外护套采用哑光浅灰白色柔性PVC材质，调整材质的粗糙度与反光参数模拟软质塑料的柔和质感，避免过度反光造成的塑料感失真；内部线芯绝缘层采用半哑光彩色塑料材质，适当提高色彩饱和度区分不同线芯，铜质导体部分设置金属铜材质参数，添加细微的拉丝纹理还原铜丝的真实金属质感，背景采用浅灰色渐变影棚环境，搭配柔和的区域光照明，通过光影过渡凸显电缆螺旋结构的立体感与各层级材质的差异。结构设计上严格遵循常规多芯控制电缆的层绞式结构逻辑，内部线芯围绕中心填充件呈绞合排布，外护套厚度、线芯直径、螺旋圈径等参数均参考行业通用规格设置，既保证展示效果的直观性，也具备实际结构参考价值。设计思路以直观展示电缆内部构造为核心，采用半剖剥线的展示形式，打破完整外护套的视觉遮挡，让观看者可以清晰认知多芯电缆的内部组成，螺旋形态的选择也还原了这类可伸缩螺旋电缆在电气连接场景中的典型应用形态，整体建模过程注重细节还原与结构准确性，兼顾视觉展示效果与工程参考意义。
