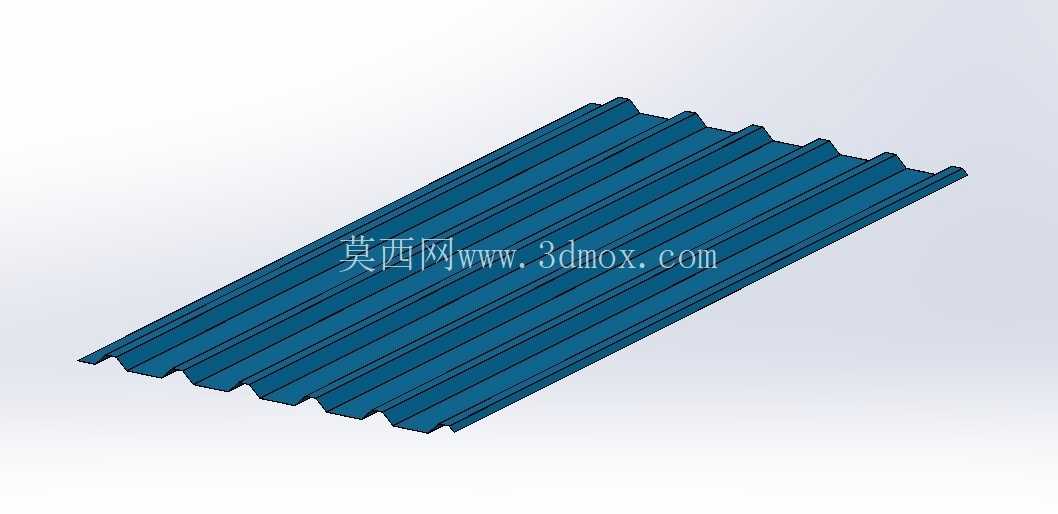

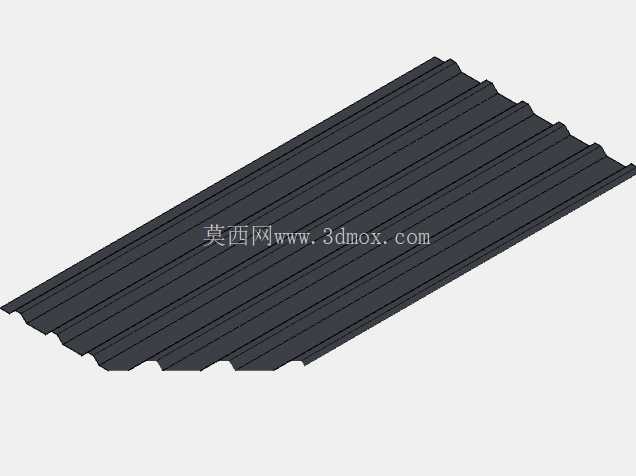

Foreclad-R箱型压型波纹屋面板材结构

　　这类压型波纹屋面板材，是工业与民用建筑屋面围护系统里的常用构件，日常在大跨度厂房、仓储库房、临时装配式建筑的屋面施工中应用极广，核心作用是承担屋面的防水、围护、荷载传递功能，同时通过自身的波纹结构提升板材的抗弯刚度，在不增加板材厚度的前提下大幅提升截面惯性矩，降低屋面系统的整体自重。从结构设计逻辑来看，这款箱型屋面板采用了多道连续波纹肋的构型，每道肋的截面为带圆弧过渡的梯形构型，既避免了直角弯折带来的应力集中问题，也能让雨水顺着波纹凹槽快速排走，不会在屋面积存造成渗漏隐患。板材的单块标准段长度设置为1000毫米，这个尺寸是综合考虑了运输便利性、现场安装效率以及板材自身的挠度限值确定的，过长的板材在运输过程中容易出现弯折变形，过短则会导致现场拼接缝过多，提升渗漏风险同时拖慢施工进度。板材的搭接边做了专门的叠合结构设计，相邻两块板材安装时，侧边的叠合部分可以完全嵌合，配合专用的防水密封胶条与固定自攻钉，就能实现可靠的防水连接，不需要额外在接缝处做复杂的防水构造，大幅降低现场施工的难度。

　　在实际工程应用中，这类板材通常采用镀锌彩涂钢板或者铝合金板材辊压成型，不同的材质选型对应不同的使用场景：沿海高盐雾区域一般优先选用铝合金或者高锌层彩涂板，提升抗腐蚀能力；内陆普通工业厂房则可以选用常规镀锌彩涂板，平衡成本与使用寿命。设计这类板材的三维模型时，需要重点关注波纹的成型一致性，每道肋的高度、间距、弯折圆角都要保持统一，否则现场安装时会出现搭接错位、缝隙不均的问题，直接影响屋面的防水性能。同时要预留出安装边界的尺寸余量，板材两端的搭接段长度需要根据屋面坡度进行匹配，坡度越小的屋面，搭接段的长度需要适当增加，防止雨水在风压作用下倒灌进接缝内部。

　　从受力角度分析，板材安装完成后，自身的波纹肋相当于多道平行的微型次梁，能够将屋面的活荷载、雪荷载、风荷载均匀传递到下部的屋面檩条上，不需要额外在板材下方增设密集的支撑结构，能够有效降低屋面围护系统的整体用钢量。在建模过程中，需要准确还原每道波纹的截面轮廓，尤其是搭接部位的叠合结构，要保证相邻板材装配时能够完全贴合，不存在干涉或者缝隙过大的问题；板材的壁厚要根据实际选用的材料厚度进行参数化设置，方便后续根据不同的荷载要求快速调整板材参数，生成对应规格的模型。

　　这类箱型波纹屋面板相比传统的平面彩钢板，抗弯能力提升40%以上，在相同的檩条间距下，可以选用更薄的板材，进一步降低材料成本，同时波纹结构也能提升板材的抗风揭能力，在台风多发区域的屋面围护项目中优势明显。现场安装时，只需要将板材按照排布顺序逐块铺设，通过自攻钉在波纹的波峰位置与下部檩条固定，再将相邻板材的叠合边扣合压实，就能完成单块板材的安装，施工效率相比传统屋面材料提升数倍，而且后期维护成本极低，只要定期清理接缝处的落叶杂物，检查密封胶条的老化情况，就能保证长达十数年的使用寿命。在三维建模过程中，还要考虑板材的成型工艺特性，所有弯折位置的圆角半径都要符合辊压成型的工艺要求，不能出现过小的弯折半径导致板材加工时出现开裂或者涂层脱落的问题，保证模型导出后可以直接用于生产加工的工艺参考，不需要二次调整结构参数。
