跨线输送设备配套低碳钢人行跨梯结构

　　在车间连续化输送作业场景中，多段并行排布的输送线往往会阻断地面巡检、物料转运的通行路径，若绕行线体端头会大幅增加人员往返耗时，还易在绕行过程中与线边作业工位产生动线交叉，带来不必要的作业干扰甚至安全隐患，这类跨输送线的人行跨梯就是为解决该类动线冲突设计的通行结构。整套结构采用低碳钢型材焊接成型，整体依托下方输送线的支撑框架做安装定位，不需要额外在车间地面做大面积预埋固定，适配现有输送线的技改加装需求，不会破坏原有车间地面的荷载分布与地坪结构。

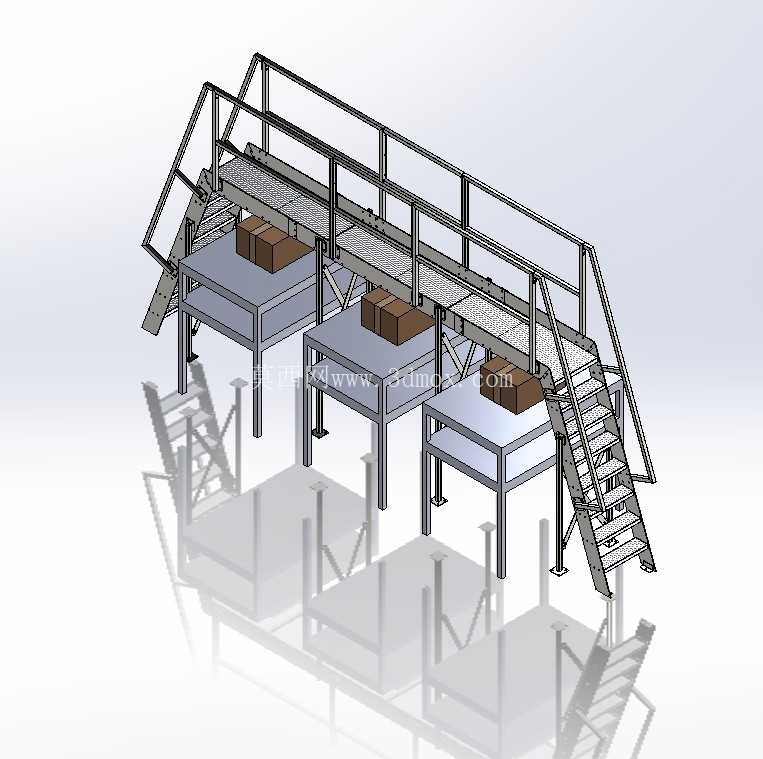

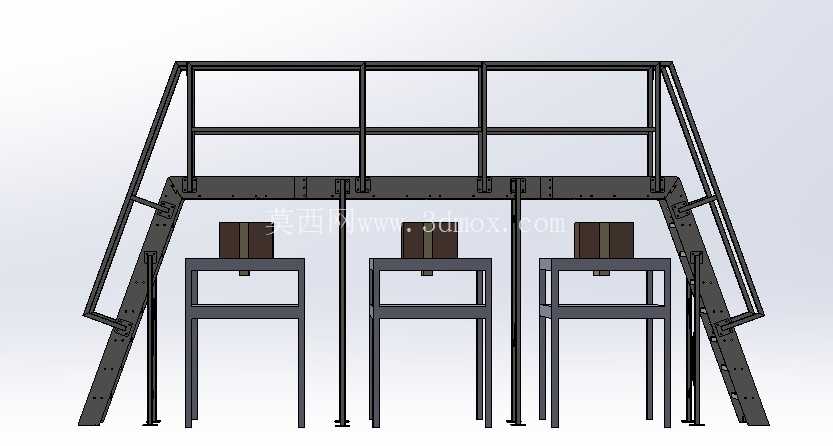

　　从结构布局来看，跨梯的通行平台标高完全匹配下方输送线的顶部物料输送高度，预留的净空高度足够满足输送线上常规箱体、托盘类物料的正常通行，不会出现刮碰卡滞的问题；两侧斜梯段的坡度按照车间人行通道的常规通行坡度设计，踏步采用防滑花纹钢板折弯成型，每级踏步的高度与踏面深度都符合人工上下行走的人机工程要求，避免长时间通行产生的踩踏疲劳。两侧护栏采用矩形钢管焊接成连续防护结构，护栏高度满足工业防护栏杆的安全规范要求，横杆间距设置合理，能有效防止人员通行时的意外跌落，护栏与平台框架、斜梯段的连接位置采用满焊处理，焊后做打磨平整，整体结构的抗侧晃能力可以满足多人同时通行的荷载要求。

　　平台段的走台面同样采用防滑花纹钢板铺设，板面与支撑框架之间采用分段螺栓紧固加焊接的双重固定方式，既保证长期踩踏不会出现板面松动异响，也方便后期局部磨损后的更换维护。设计过程中优先考虑了结构的模块化拆分，整套跨梯可以拆分为两个斜梯段、中间多段平台段、护栏组件几个独立单元，每个单元的尺寸都适配常规车间的通道转运宽度，不需要动用大型吊装设备就能完成现场组装，降低安装阶段的作业成本。

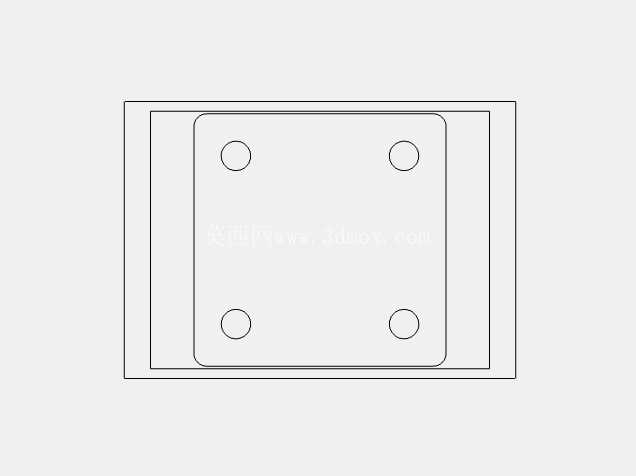

　　安装边界方面，斜梯底部的支撑脚直接落在输送线两侧的地面上，支撑脚底部设置可调高度的调节垫板，可以适配车间地面存在的微小高度差，保证整套梯体安装后处于水平状态，不会出现局部受力不均导致的结构变形；平台段的下方支撑立柱直接固定在输送线的侧边框架上，固定点位避开输送线的传动部件、张紧机构的维护操作空间，不会对后期输送线的日常维保、易损件更换造成遮挡。在实际使用场景中，这类跨梯除了满足人员日常跨线通行的需求，还可以作为线体巡检的临时停留点位，巡检人员站在平台段就可以近距离观察输送线上方的物料输送状态，不需要攀爬线体支架就能完成常规的设备状态检查；结构整体的荷载冗余设计除了满足人员通行重量，还可以承载小型巡检工具的临时放置，适配日常设备点检的作业需求。针对输送线周边可能存在的物料掉落风险，平台段的边缘还设置了向上翻起的挡边结构，能避免放置在平台上的小工具、紧固件滑落至下方运行的输送线上，杜绝异物卡入输送机构造成的设备故障。整套结构的型材选型全部采用常规市场流通的标准低碳钢型材，不需要开模定制特殊截面材料，后期如果出现结构件磕碰变形，可以直接采购同规格型材现场替换维修，降低全生命周期的维护成本。
