仓储区域重型气闸支撑框架结构设计

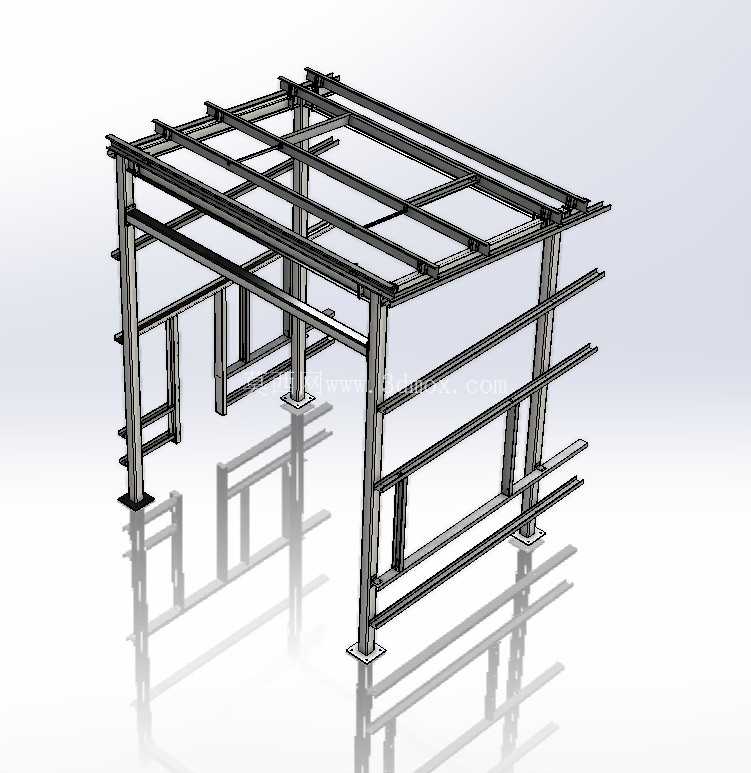

　　从结构受力逻辑来看，设计阶段优先采用等截面型钢作为主受力构件，竖向立柱采用带底板的方形型钢，底板预留锚栓孔位，可直接与建筑地面的预埋承重板通过螺栓锚固，无需额外做现场焊接的基础转接件，降低现场安装的施工难度；立柱之间的横向连接分多层布置，最上层的横梁组成井字格承载面，用于承托气闸的顶部驱动机构与密封组件，中部的横向横梁一方面作为立柱的侧向支撑，减小立柱的长细比，避免竖向承重时出现失稳问题，另一方面可作为气闸侧部密封件、导向轨道的安装基准面，每道横梁的连接位置都预留了标准安装孔位，现场装配时不需要二次打孔，适配模块化施工的要求。这套重型框架结构主要应用于仓储物流建筑的气闸通道区域，作为气闸设备的承载支撑主体，承担气闸整套启闭机构、外围护板材以及日常运维过程中附加荷载的传递作用，区别于普通轻型仓储支架，该框架需要适配气闸区域的频繁通行、设备启闭振动以及建筑外围的风载、温差形变等复杂工况，在实际落地项目中已经完成现场安装投用，适配大跨度仓储出入口的气闸安装需求。

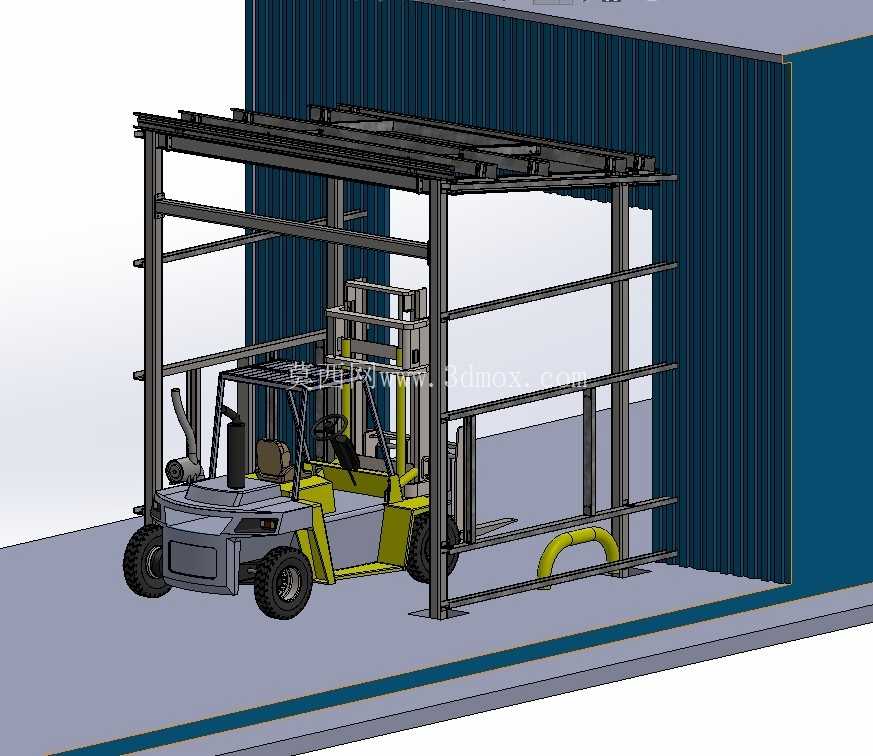

　　在安装边界的尺寸控制上，框架整体的跨度匹配常规仓储大楼的出入口净宽要求，竖向高度预留了足够的气闸设备安装空间与通行净空，底部立柱的锚栓孔间距按照工业建筑地面预埋的通用间距设计，可适配多数新建仓储项目的基础预留条件，同时框架的侧向伸出横梁长度经过核算，既满足侧部导向构件的安装需求，又不会超出建筑外墙的安装边界，避免与外围的管线、围护结构产生干涉。设计过程中重点考虑了现场安装的公差适配问题，所有构件的连接端都预留了一定的调节余量，当现场基础施工存在小幅尺寸偏差时，可通过连接孔位的间隙进行微调，不需要对构件进行现场切割修改，大幅缩短现场安装周期。

　　从功能特性来看，该框架整体采用全焊接加螺栓紧固的复合连接形式，主受力节点在工厂预制阶段完成满焊作业，保证节点的连接强度，现场装配的节点采用高强度螺栓连接，既保证结构整体的刚性，又方便后期气闸设备维护时的局部拆解；框架的所有型钢构件都做了抛丸除锈处理，适配仓储区域可能存在的温湿度变化、粉尘环境，降低长期使用过程中的锈蚀风险，延长结构整体的使用寿命。在结构受力校核阶段，重点验算几个核心工况：一是气闸设备满负荷运行时的竖向静荷载，确保每根立柱的承重余量满足2倍以上的安全系数；二是气闸启闭过程中的水平往复荷载，验证横向支撑的刚度，避免框架出现共振或过大形变影响气闸的密封性能；三是建筑外围的侧向风载，确保框架与建筑主体连接的节点强度足够，不会在极端大风天气下出现结构移位。

　　另外，框架的顶部横梁排布特意避开了气闸机构的走线、走管位置，预留了足够的管线布设空间，侧部的多层横梁也可兼做运维通道的临时扶手支撑，方便后期运维人员对气闸顶部设备进行检修作业，不需要额外搭建临时检修支架。不同于普通的设备支架，该框架作为建筑外围气闸的配套结构，需要同时兼顾设备承载与建筑结构的衔接要求，设计时特意将框架的顶部连接点与建筑主体的圈梁做了适配设计，可通过转接件与建筑主体形成可靠连接，进一步提升整体结构的抗倾覆能力，即使在气闸受到意外撞击的极端工况下，也能保证结构整体的稳定性，不会出现整体坍塌的风险。
