重型钢制焊接旗形铰链结构设计

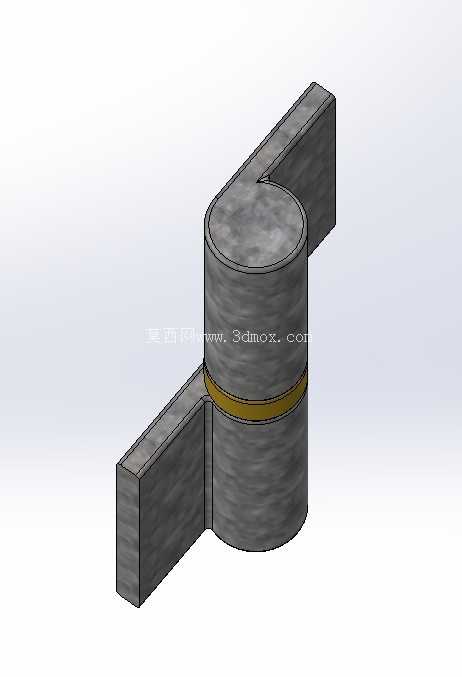

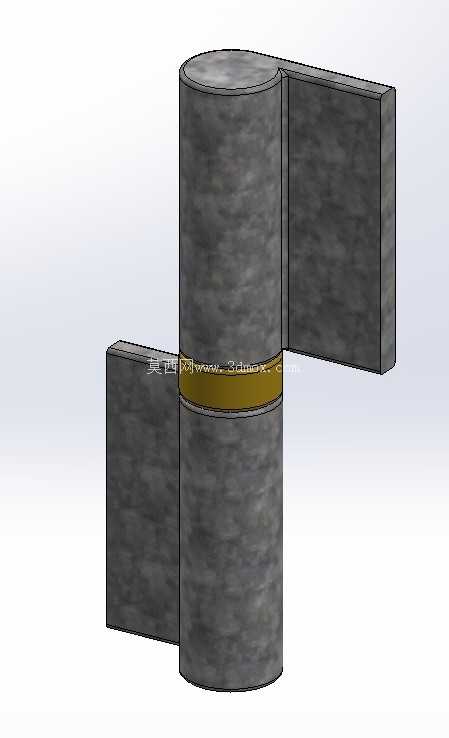

在重型工业大门、厂区钢制通道门、大型设备防护舱门这类需要承受大载荷、长期频繁开合的场景里，普通冲压薄型铰链往往会出现轴套磨损快、叶片变形、开合卡滞的问题，这款焊接式旗形铰链就是针对这类重载工况开发的连接构件。从结构设计逻辑来看，它采用上下分体式旗形叶片布局，两个带安装翼板的筒状轴套通过中间的耐磨衬垫实现同轴配合，翼板部分直接与门体、门框的钢制构件焊接固定，不需要额外打孔穿装螺栓，避免了螺栓连接在长期振动载荷下出现的松动、剪切断裂问题，安装完成后整体连接强度与母材保持一致，能承受大尺寸钢门的自重载荷，不会出现普通铰链长期使用后下垂移位的情况。

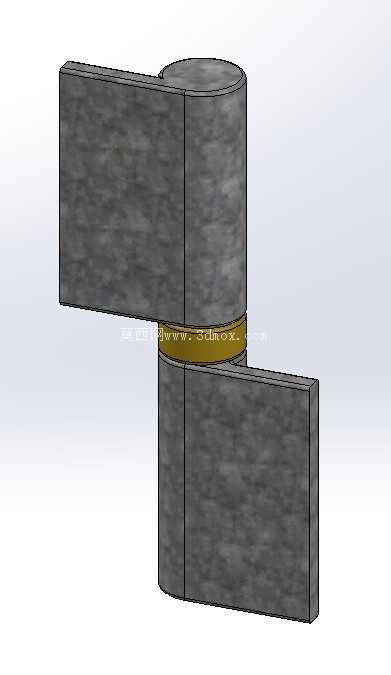

尺寸方面，这款铰链总高度为140mm，单侧翼板宽度为68mm，安装翼板的厚度匹配常规工业钢结构门的型材壁厚，焊接时不需要额外做坡口处理，普通角焊缝即可达到足够的连接强度，轴套部分的内径匹配常规重载门的销轴直径，中间的黄铜或青铜垫圈衬套将两个钢制轴套的金属接触面完全隔开，开合过程中摩擦副发生在铜衬垫与钢轴之间，不会出现钢制构件直接摩擦导致的咬合、锈蚀卡滞问题，同时铜质衬垫的自润滑特性可以保证门体在长期不维护的情况下依然保持平稳的转动阻尼，不会出现开合时异响、阻力突变的情况。

从实际选型适配角度来说，这类铰链通常成对使用，单扇门根据门体宽度、自重配置2-3组，安装时只需要保证上下铰链的同轴度误差控制在允许范围内，即可实现门体的顺畅开合，相比普通螺栓固定的铰链，焊接安装的方式更适合现场施工时的尺寸微调，不需要提前在门框、门体上预钻高精度的安装孔，降低了现场钢结构施工的精度要求，同时翼板与钢结构焊接后，连接点的抗剪切、抗冲击能力远高于螺栓连接，适合厂区重型大门、仓库防护门、大型设备检修门这类可能受到外力碰撞、长期户外使用的场景。

设计过程中，轴套部分的同轴度是核心控制要点，建模时需要保证上下轴套的配合间隙控制在合理范围，间隙过大会导致门体晃动、下垂，间隙过小则会因为焊接变形导致转动卡滞，中间衬垫的厚度需要预留出焊接热变形的补偿量，避免焊接后轴套收缩挤压衬垫导致转动阻力过大。翼板部分的长度设计充分考虑了焊接作业的操作空间，焊接时可以在翼板的内外侧都形成连续焊缝，避免单侧焊接导致的应力变形，同时翼板与轴套连接的位置做了圆弧过渡处理，减少应力集中，避免长期承受门体载荷时出现焊缝开裂、翼板断裂的问题。

在实际应用场景中，这类焊接旗形铰链还可以适配大型钢结构围挡的通道门、厂区物流通道的钢质大门、重型设备的安全防护门，相比可拆卸的合页类铰链，它的防盗性能也更好，没有外露的可拆卸销轴，从外部无法拆除铰链实现破门，适合对安防有一定要求的厂区外围门使用。转动结构的设计上，没有采用复杂的滚珠轴承结构，而是用铜衬套实现滑动摩擦配合，这种结构的抗污染能力更强，户外使用时灰尘、雨水进入轴套间隙也不会导致转动失效，长期免维护的周期更长，相比带轴承的铰链更适合恶劣的户外工业环境，不需要定期加注润滑脂，也不会因为轴承进尘出现抱死的问题。

建模时对各个配合面的公差做了合理匹配，轴套的外圆、翼板的安装面都做了平整化处理，焊接后不需要额外进行机加工即可保证转动顺畅，整体结构没有多余的装饰性设计，所有结构特征都服务于强度、安装便利性、转动可靠性的需求，没有冗余的零件，整体加工只需要通过钢板切割、卷筒、焊接即可完成，加工工艺简单，适合批量生产，也适合现场施工时根据实际需求做尺寸微调。
