双柱式材料拉伸性能测试试验装置

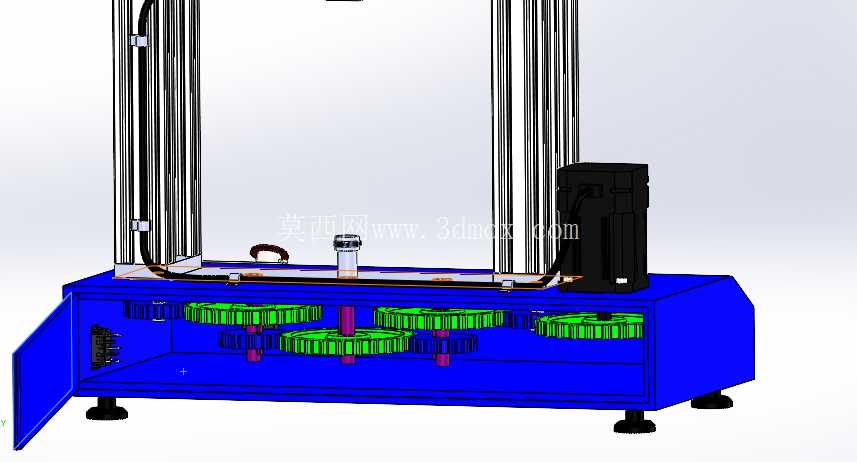

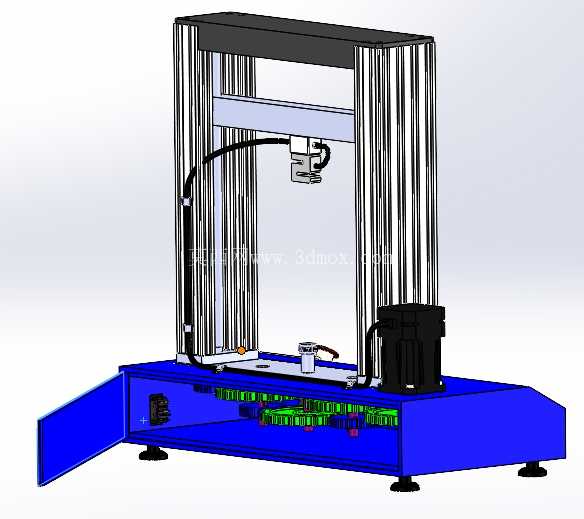

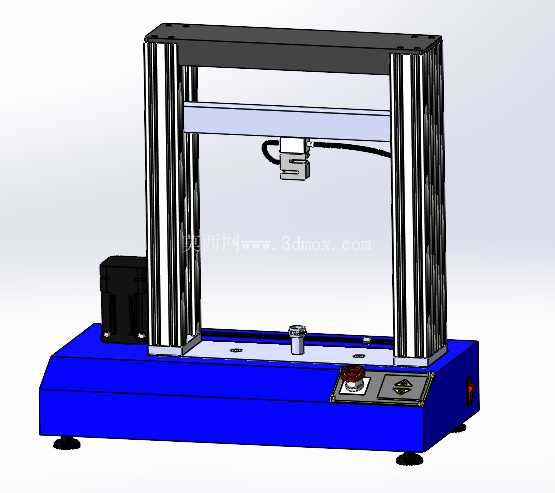

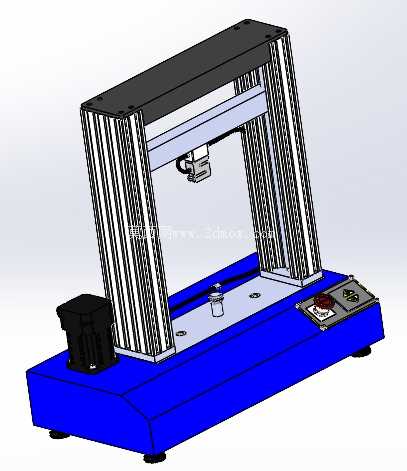

　　这款双柱式力学测试装置，主要面向材料力学性能检测场景，可完成材料的拉伸、挤压力学性能测试，覆盖橡塑、薄膜、纺织物、金属薄片、复合材料等多种试样的力学参数采集需求，在质检实验室、材料研发部门、生产车间来料检验工位都有广泛应用，能够精准获取试样的抗拉强度、断裂伸长率、压缩屈服强度等核心力学指标，为材料选型、工艺验证、成品质量判定提供可靠的数据支撑。从结构设计来看，装置采用落地式双立柱龙门框架布局，底部为一体化焊接成型的机座，内部集成动力传动组件与电气控制单元，机座底部配置可调式减震脚杯，可适应不平整的安装地面，调整后能保证整机水平度偏差控制在合理范围内，避免框架倾斜导致的测试力值偏差。

　　两根立柱采用高精度光轴搭配线性导轨的组合结构，为横梁的上下移动提供稳定的导向支撑，光轴表面做硬铬镀层处理，耐磨性能优异，长期往复运行也不会出现导向间隙超差的问题，横梁的传动采用精密滚珠丝杠副搭配伺服驱动单元，传动效率高、回程间隙小，能够实现0.001mm级别的位移控制精度，保证测试过程中加载速率的稳定性，避免速率波动影响力学测试结果的准确性。装置的加载端配置可更换的夹具接口，上夹具安装在横梁中部的力传感器下方，下夹具固定在机座工作台面的中心位置，针对不同类型的试样可快速更换楔形拉伸夹具、平压夹具、弯曲夹具等不同工装，夹具的夹持面做滚花纹理处理，夹持力充足，测试过程中不会出现试样打滑的问题。

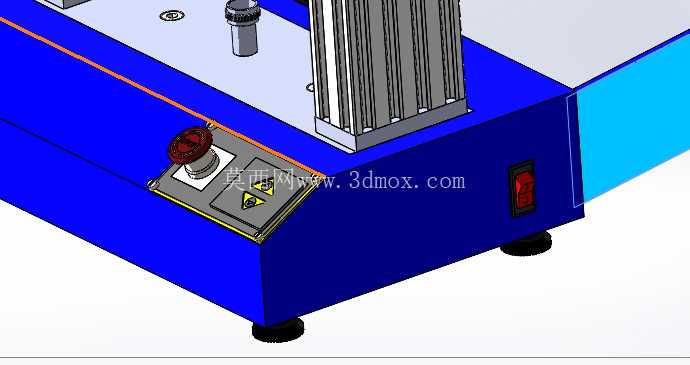

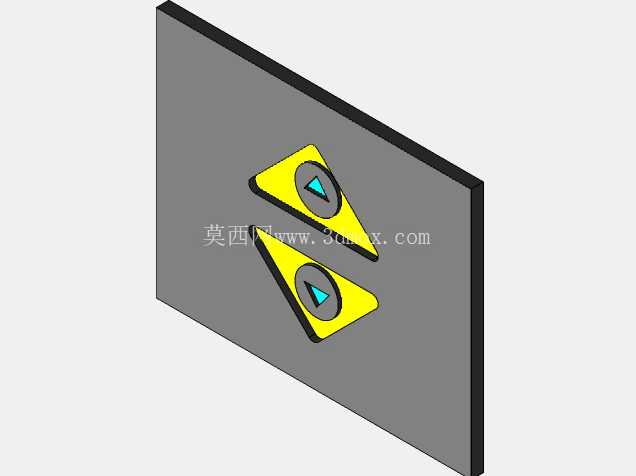

　　力传感器采用S型高精度拉压双向传感器，覆盖常用的测试力值区间，力值采集精度可满足常规材料检测的国标要求，传感器与夹具之间采用快插式连接结构，更换不同量程传感器时无需复杂调试，即可快速完成校准投入使用。机座正面的操作区域集成了急停按钮、电源开关、状态指示灯与操作按键，急停按钮采用大尺寸红色蘑菇头设计，触发行程短，遇到异常情况可快速切断动力输出，保障操作安全；工作台面预留多组T型槽，方便安装定制化的测试工装，拓展装置的测试场景。电气控制部分的布线全部走机身内部的走线槽，外部无裸露线缆，既避免车间环境中的粉尘、油污侵蚀线缆，也能防止测试过程中试样断裂飞溅碰伤线缆，提升整机的运行可靠性。

　　从安装边界来看，装置的整体占地尺寸适配常规实验室的标准试验台摆放空间，机身高度满足常规试样的拉伸行程需求，后方预留150mm以上的散热与维护空间即可，无需额外做地基固定，放置在平整的水泥地面或加厚试验台上就可以稳定运行。设计过程中重点考虑了框架的刚性表现，通过有限元仿真对横梁、立柱、机座的受力变形做了校核，在满量程加载状态下，框架的整体变形量控制在允许范围内，不会因为结构变形导致力值加载方向偏移，保证测试数据的重复性与再现性符合检测标准要求。传动部分的伺服驱动参数做了匹配调试，可实现恒速率加载、恒力加载、位移循环加载等多种测试模式，适配不同标准下的测试方法要求，不管是做材料的静态拉伸性能测试，还是做低周循环的疲劳性能测试，都能保持稳定的运行状态。日常维护方面，立柱导轨表面预留了润滑注油点，定期加注润滑脂即可保证导向顺畅，丝杠副采用自润滑搭配定期润滑的设计，维护频次低，适合生产车间、实验室等不同场景的长期使用需求。
