交流稳压器配套双腔注塑成型模具结构

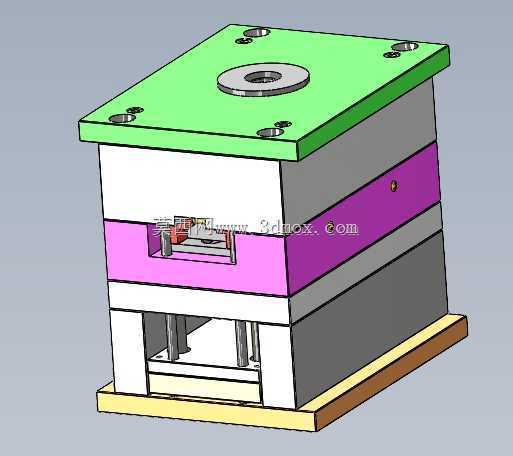

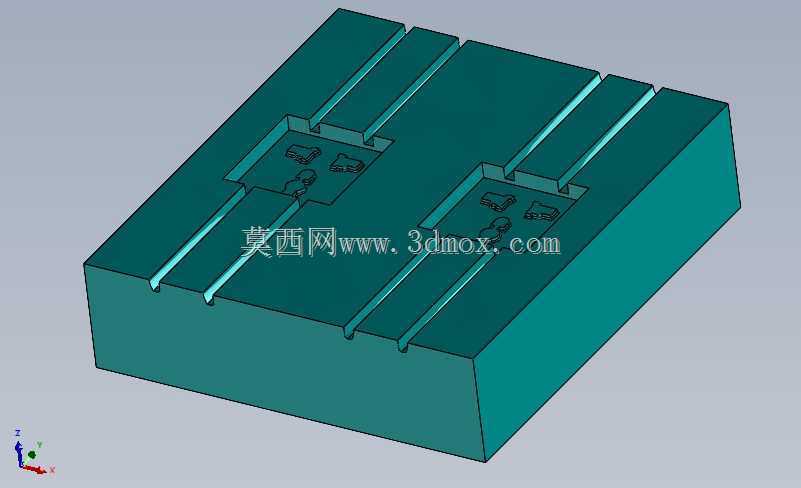

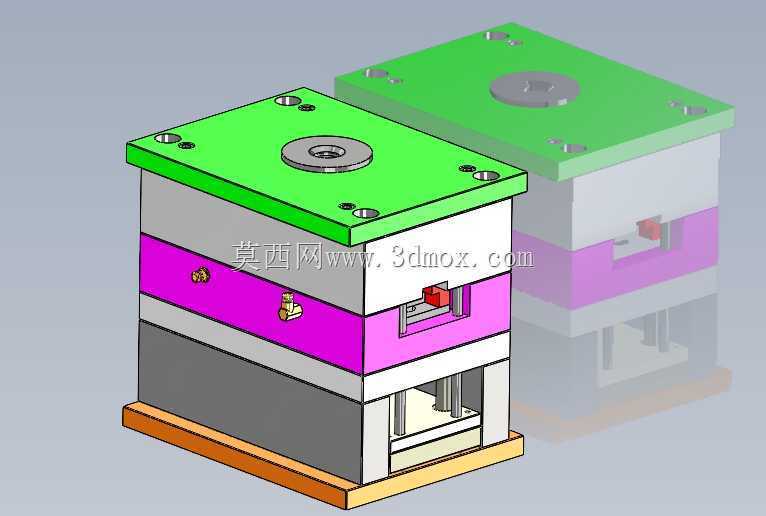

　　这套双腔注塑结构主要面向交流稳压器壳体类塑料配件的批量成型需求，在民用配电、工业小功率稳压设备的塑料配件生产场景中，这类多腔模具能在单次合模射胶周期内完成两个塑件的成型，相比单腔结构能直接提升单位时间的产出效率，适配中小批量稳压设备塑料外壳的量产节奏。从结构分层来看，整套模架采用标准模坯的叠层布局，最上层的绿色面板为定模固定板，直接对接注塑机的定模安装端面，中心开设的定位圈孔与注塑机射嘴中心同轴，保证射胶时料流能精准进入主流道，不会出现溢料、偏射的问题。面板下方的定模板集成了两个型腔的成型面，对应稳压器塑料外壳的外观面，表面做了抛光处理，避免成型后塑件表面出现流痕、拉伤的缺陷，两个型腔沿模架中心对称排布，

　　保证射胶时两个型腔内的料流填充压力均衡，不会出现单个型腔填充不足、飞边过多的问题。中间的紫色分层为动定模的合模导向段，内置的导柱导套采用对称四点布局，合模时能保证动定模的同轴度误差控制在0.02mm以内，避免出现型腔错位导致的塑件壁厚不均问题，侧方预留的抽芯滑块结构，对应稳压器外壳侧面的接线槽、卡扣位的侧向成型需求，滑块采用斜导柱驱动结构，开模过程中随动模后退动作同步完成侧向抽芯，不需要额外配置驱动油缸，能简化模具的配套油路配置，降低生产时的设备适配门槛。下层的动模部分集成了顶出机构与型芯固定结构，动模固定板直接对接注塑机的动模安装端面，内置的顶针板沿导柱做直线往复运动，顶针排布对应塑件的加强筋、安装柱位置，顶出时受力点均匀分布，

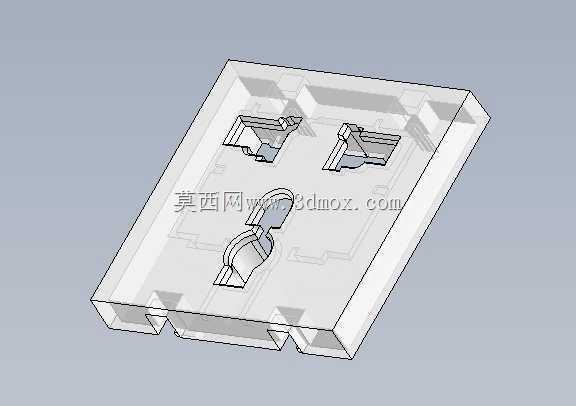

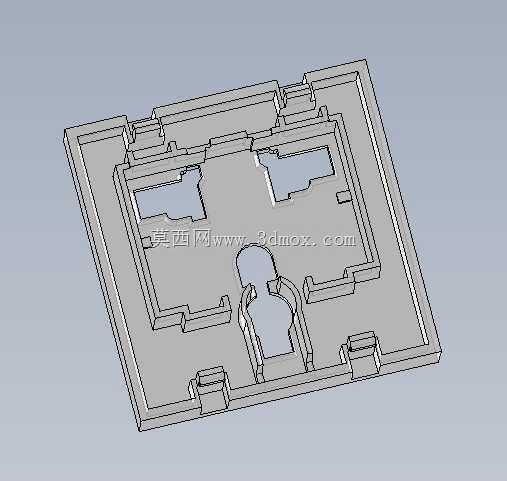

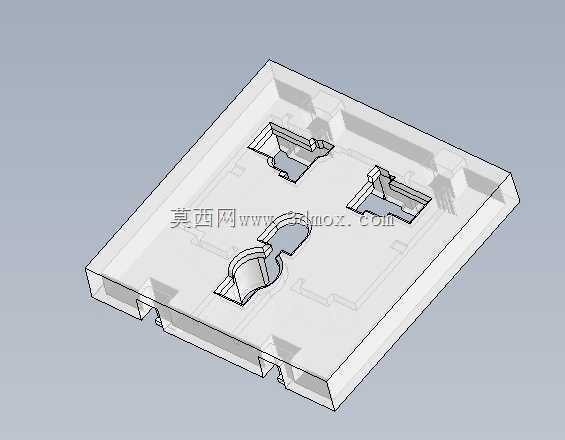

　　不会出现塑件顶白、顶穿的缺陷，型芯部分直接成型塑件的内部安装位，包括稳压器内部电路板的固定柱、接线端子的避让槽，尺寸精度直接匹配后续电子元件的装配公差，不需要二次加工就能直接进入装配环节。从安装边界来看，整套模架的长宽尺寸适配160吨级的卧式注塑机安装规格，模具总厚度符合注塑机的最大最小模厚区间，开模行程满足顶出距离加上抽芯行程的总和要求，不需要对注塑机做额外改造就能直接上机生产。冷却水路采用环绕型腔的环形布局，进出水接口设置在模架侧方，与工厂常规的冷却水循环系统管径匹配，成型时能将模温稳定控制在PP、ABS等常用稳压设备外壳材料的成型温度区间，缩短塑件的冷却定型时间，减少成型周期内的等待时长。在设计逻辑上，

　　这套双腔结构优先考虑了量产过程中的稳定性，两个型腔的流道长度、截面尺寸完全一致，射胶时料流同时到达两个型腔的浇口位置，保证两个塑件的成型密度、收缩率一致，后续装配时的尺寸互换性达标，不会出现同批次塑件尺寸偏差过大无法装配的问题。浇口采用侧浇口结构，设置在塑件的非外观面位置，成型后去除浇口的痕迹不会影响塑件的外观质量，也不会在外观面留下浇口痕迹影响后续的表面丝印、装配工序。排气槽开设在型腔的填充末端，深度控制在0.02mm，既能保证型腔内的空气在射胶过程中顺利排出，避免塑件出现烧焦、气泡的缺陷，又不会出现溢料飞边的问题，减少后续去飞边的人工工作量。整套结构没有采用复杂的特殊结构，所有模架配件都采用标准件规格，后续生产过程中如果出现导柱、顶针、弹簧等易损件磨损，能直接采购标准配件快速更换，减少模具的停机维护时间，适配中小加工厂的设备维护能力，不需要配备专门的模具维修班组就能完成日常的维护保养工作。
