牵引式斜坡输送收集作业设备结构设计

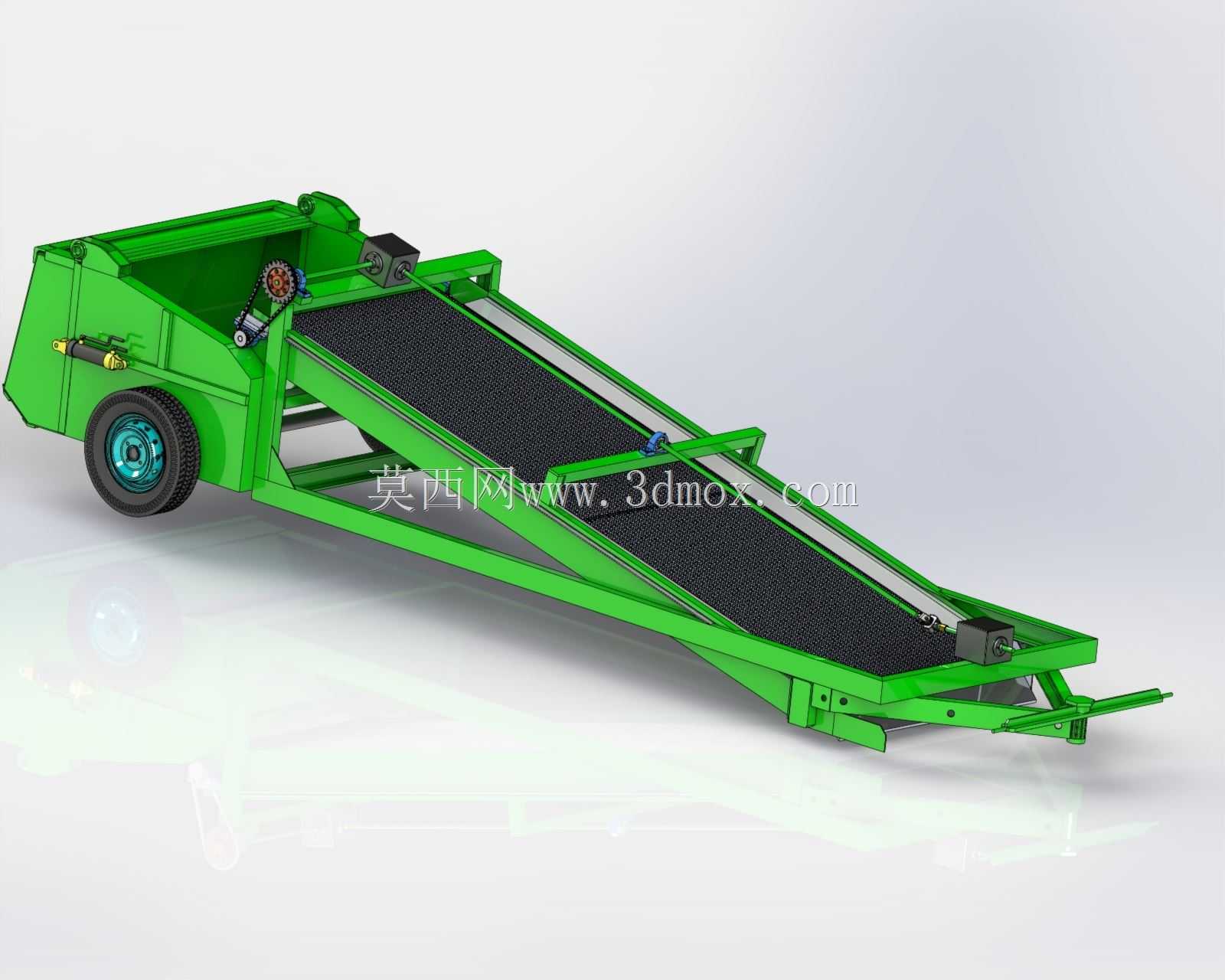

　　这款牵引式斜坡输送收集设备，主要面向田间散落物料、场地零散堆积物的连续收集与转运作业场景，适配丘陵缓坡、平整场地等多种作业地形，可搭配农用牵引机头完成跨区域转场，无需额外吊装设备即可快速进入作业状态。设备整体采用倾斜式输送主体搭配尾部集料仓的布局，输送段倾角经过多轮工况验证，既保证物料在输送过程中不会出现滚落回滑的问题，也控制了整机的整体高度，避免转场过程中触碰低空障碍物。从结构设计逻辑来看，前端设置的牵引连接架采用铰接式结构，可适配不同牵引设备的挂接高度，连接部位预留了缓冲间隙，能抵消转场过程中路面颠簸带来的刚性冲击，减少结构焊缝的疲劳损伤。行走轮采用重载橡胶轮，轮组轴承选用密封式结构，可适应多尘、潮湿的作业环境，

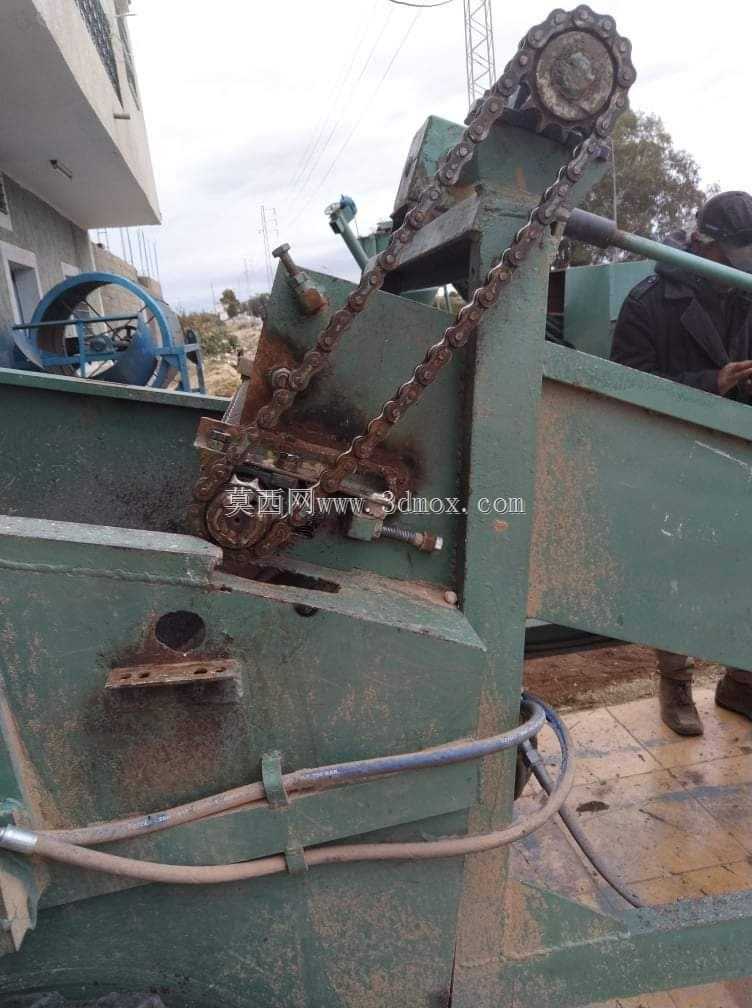

　　降低日常维护频次，轮距设置匹配常规农用作业道路的通行宽度，不会出现轮距过宽无法通过田埂、狭窄通道的问题。输送段表面采用防滑纹理的带面设计，带面两侧设置高度可调的挡边，可根据收集物料的粒径调整挡边高度，避免大粒径物料从带侧滑落；带面下方均匀布置托辊，托辊间距经过载荷计算确定，保证满载输送时带面不会出现过度下凹，减少带面的运行阻力与异常磨损。驱动单元布置在输送段上端靠近集料仓的位置，采用链传动结构连接驱动辊与动力输入轴，传动部位设置全封闭护罩，防止作业过程中物料碎屑、尘土进入传动间隙造成卡滞。尾部集料仓采用倾斜式仓壁设计，仓内底部设置导料斜面，收集到的物料可顺着斜面自然堆积到仓体中部，不会出现边角积料的问题；仓体侧壁设置快开式卸料结构，

　　当物料堆积到额定容量后，可通过侧边的操作手柄快速开启卸料门完成卸料，无需额外举升设备辅助。设备的安装边界方面，整机展开状态下输送段前端最低离地间隙控制在合理范围，可直接贴近地面拾取散落物料，无需额外配置前置集料铲；整机宽度控制在常规农用道路通行限值内，转场时无需拆解即可直接牵引通行；集料仓的额定装载容积与输送效率匹配，不会出现输送能力过剩导致仓体溢料，或是输送能力不足导致作业效率低下的问题。在细节设计上，设备所有外露的结构棱角都做了圆弧倒角处理，避免作业过程中剐蹭操作人员；各润滑点都引出到设备外侧的易操作位置，日常保养时无需拆解护罩即可完成注油操作；机架主体采用矩形管焊接结构，焊接部位都做了应力释放处理，

　　长期重载作业下不会出现结构变形。针对不同作业场景的适配性，设备的输送段倾角可在小范围内调整，当作业场地坡度变化时，可通过调整支撑螺杆的伸出长度改变输送段角度，保证带面始终处于合理的工作倾角；挡边的高度也可根据收集物料的类型快速更换，比如收集轻质散落物时可加高挡边，收集大粒径块状物料时可更换为矮挡边，提升设备的场景适配能力。设备的动力输入可适配多种动力源，既可以通过牵引设备的后输出轴提供动力，也可加装独立的动力单元完成自主作业，无需依赖固定动力源，适配无外接电源的野外作业场景。从三维建模的细节来看，所有转动部件都预留了合理的装配间隙，轴承安装位设置了定位台阶，装配时可快速完成定位，无需反复调整同轴度；紧固件都选用标准件，降低后期维修的配件采购难度；护罩的安装采用快拆式卡扣结构，检修传动部件时无需拧下大量螺栓即可拆下护罩，提升检修效率。
