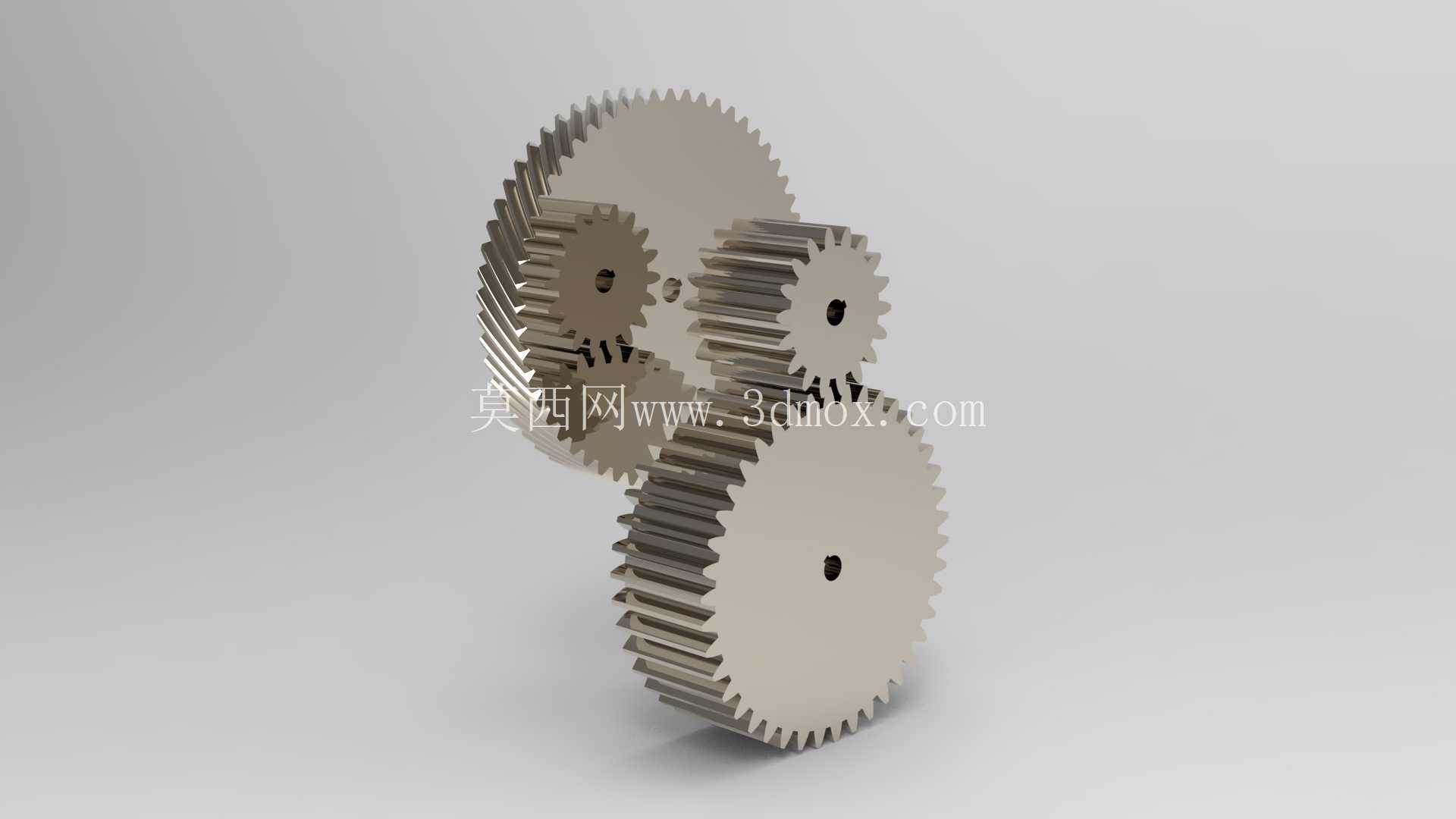

多联啮合直齿圆柱齿轮传动结构

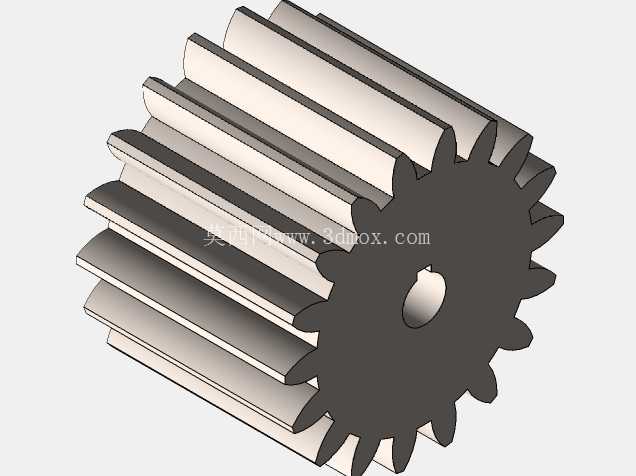

这套多齿轮啮合结构，核心采用标准渐开线直齿圆柱齿轮构型，是机械传动系统里应用最广泛的动力传递单元之一。从实际工程场景来看，这类多联齿轮组常出现在小型机床进给箱、轻工包装设备的变速模块、自动化输送线的动力分配单元里，也会作为教具模型用于机械原理课程的啮合传动演示，帮助从业者直观理解定轴轮系的传动比分配逻辑。

设计过程中首先要保证各啮合齿轮的模数、压力角完全统一，这是齿轮能够平稳啮合不卡滞的核心前提，这套结构里的四个齿轮模数保持一致，中心距按照标准齿顶间隙、侧隙要求计算排布，避免运转过程中出现齿面干涉或者间隙过大导致的传动回差。大小齿轮搭配的布局，既可以实现单级大传动比的减速输出，也能通过不同齿数的组合实现多档位的转速切换，大齿轮齿数多、齿根厚度大，能承受更高的输出扭矩，小齿轮齿数少、啮合频次高，设计时特意做了齿面修缘的细节处理，降低啮合冲击带来的振动与噪音。

从安装边界来看，每个齿轮中心都预留了标准轴孔，孔位公差按照过渡配合要求设计，方便与传动轴装配，轴孔旁没有额外的键槽结构，适配小型轻载传动场景下的紧定螺钉固定方式，安装时只需要保证各齿轮的轴线平行度在公差范围内，齿面啮合接触斑点沿齿高、齿长方向的占比符合通用机械传动的验收要求，就能实现稳定运转。整套齿轮组的外形轮廓没有尖锐棱角，齿顶部分做了微小的倒角处理，既避免装配过程中划伤操作人员，也能减少啮合起始阶段的齿顶碰撞。

实际使用过程中，这类直齿轮组不需要复杂的轴向定位结构，相比斜齿轮没有轴向力，对支撑轴承的载荷要求更低，维护时只需要定期在齿面涂抹润滑脂就能降低齿面磨损，延长零件使用寿命。多齿轮联动的布局可以在有限的安装空间内实现动力的分流传递，也就是从其中一个齿轮输入动力，其余几个齿轮可以同时输出不同转速的动力，适配多工位自动化设备中多个执行机构同步动作的动力需求，比如小型包装设备里的送膜、切膜、压合工位，就可以通过这类多联齿轮组实现动作的时序同步，不需要额外布置多个独立动力源，能有效压缩设备的整体制造成本与安装空间。

建模过程中严格遵循渐开线齿廓的生成逻辑，齿形曲线没有做简化处理，每一个齿的齿厚、齿距误差都控制在标准公差范围内，齿根过渡曲线采用圆角过渡，避免应力集中导致的轮齿断裂问题，整体结构完全符合通用机械零部件的设计规范，可以直接用于原理验证、3D打印样件制作，也能作为传动模块的设计参考，调整齿数、模数参数后适配不同载荷、不同传动比的实际工况需求。
