渐开线辐板式直齿传动齿轮结构

项目分类:齿轮 发布时间:2026-06-13 ID:1180598
  • 渐开线辐板式直齿传动齿轮结构
  • 渐开线辐板式直齿传动齿轮结构

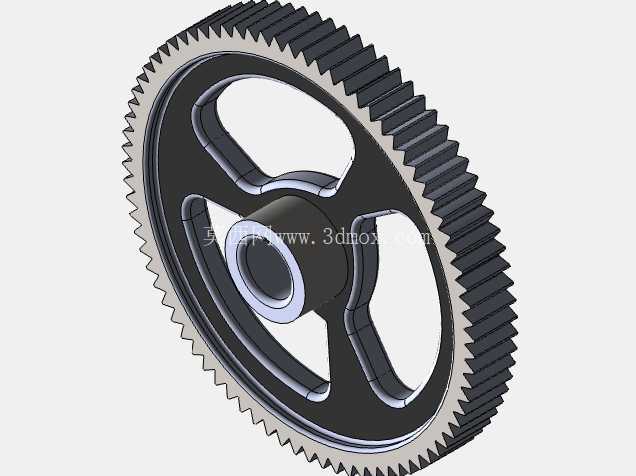

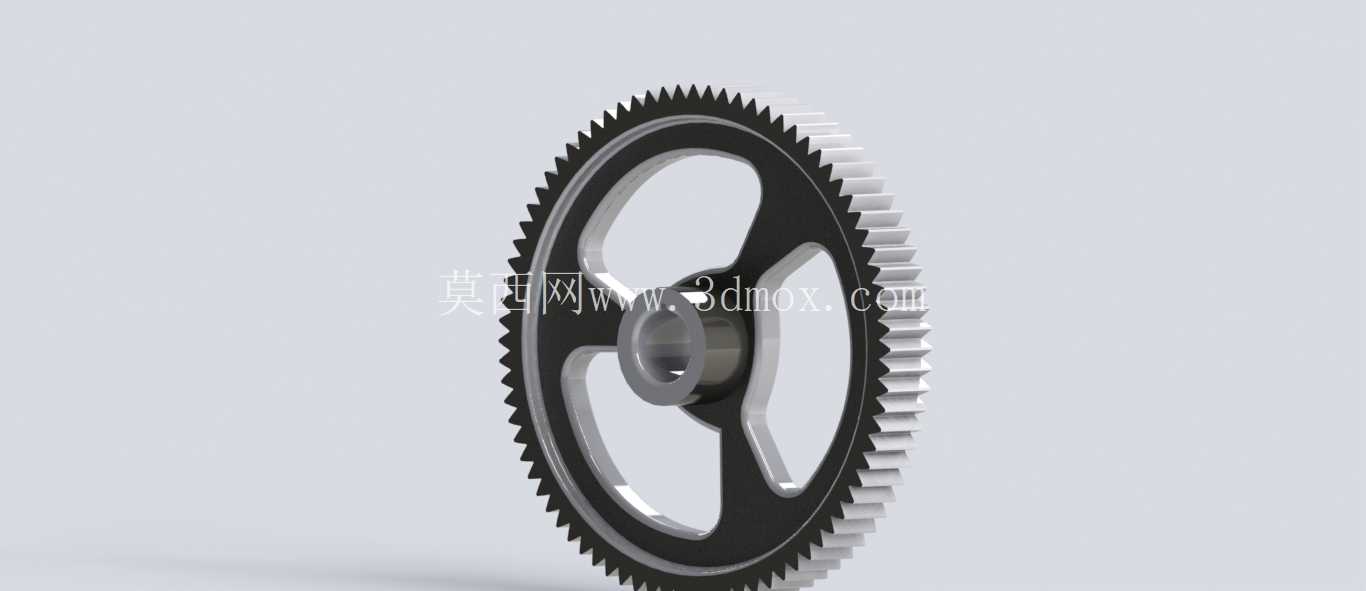

  这款渐开线直齿传动件,是平行轴传动场景里应用最广泛的基础动力传递构件,日常在轻工输送线、小型机床进给箱、农用机械传动箱、通用减速装置里都能见到同结构的产品,核心作用是在两根轴线平行的转轴之间传递恒定转速比的旋转动力,不会像摩擦传动那样出现打滑丢转的问题,传动效率能稳定保持在较高区间。从结构设计来看,这款齿轮采用了辐板式减重结构,没有做成整体实心轮坯,主要是考虑到中低速、中等载荷工况下,实心轮体会带来不必要的转动惯量增量,启动、换向阶段会额外消耗驱动端的动力,辐板上开出的三个对称减重孔,在保证轮体整体刚性的前提下,既削减了整体重量,也方便装配时的吊装、对位操作,三个孔沿周向均匀分布,不会破坏轮体的动平衡特性,转速在每分钟上千转的工况下也不会出现额外的径向振动。

  轮齿部分采用标准渐开线齿形设计,齿廓曲线完全按照展成法加工的工艺要求做建模处理,齿根处做了标准的圆角过渡,避免应力集中导致的轮齿断裂失效,齿向没有做螺旋角,属于典型的直齿结构,装配时不需要额外调整轴向啮合位置,对安装空间的轴向尺寸要求更宽松,不会产生轴向分力,支撑转轴的轴承只需要承受径向载荷,选型时可以不用考虑额外的轴向承载需求,能降低整套传动机构的轴承采购成本。轮毂部分做了加厚的凸台设计,中心的安装孔是和转轴配合的核心定位面,孔的长度比辐板厚度更大,能增加和转轴的配合接触面积,避免传动时出现孔轴配合松动、键槽压溃的问题,键槽位置按照标准平键的尺寸预留,装配时直接配装标准平键就能实现周向固定,不需要额外做定制的连接结构。

  实际选型适配的时候,要注意安装边界的几个核心尺寸:首先是齿顶圆的径向尺寸,要保证安装后齿顶和相邻的箱体壁、其他传动件之间保留至少两倍模数的安全间隙,避免运行时出现剐蹭;其次是轮毂的轴向长度,要和转轴上的安装位长度匹配,不能超出轴端的固定挡圈位置,否则会出现轴向窜动的问题;另外辐板上的减重孔虽然方便吊装,但如果是在有大量粉尘、碎屑的加工车间使用,最好额外加装轮体防护罩,避免碎屑卡进减重孔或者啮合齿隙里,打坏齿面。从设计思路的角度说,这种辐板式直齿轮的建模逻辑,是先确定传动比对应的齿数、模数参数,先画出齿顶圆、分度圆、齿根圆的基准线,再通过渐开线方程生成单侧齿廓,阵列后得到完整的轮齿截面,之后拉伸生成轮缘部分,再通过旋转命令做出轮毂和辐板的基体,最后切出减重孔、中心孔和键槽,建模时要注意齿根圆角的尺寸不能小于标准值,否则后续做有限元强度校核时,齿根处的应力集中系数会超出许用范围,实际使用时容易出现断齿故障。

  在实际设备维护场景里,这种直齿轮的检查也比较方便,因为没有螺旋角,齿面的磨损情况可以直接目视观察,不需要拆解端盖就能判断齿面是否出现点蚀、胶合的失效迹象,日常润滑只需要定期涂抹润滑脂或者加注齿轮油,就能保证较长的使用寿命,不像斜齿轮那样对润滑条件有更严苛的要求。另外这种结构的齿轮,因为没有轴向力,对箱体的支撑刚性要求也更低,小型设备的薄钢板焊接箱体也能满足安装支撑需求,不需要额外做加强筋结构来承受轴向分力,非常适合用在对成本控制比较严格的通用传动设备里,比如小型食品输送线的驱动端、包装机械的传动箱、台式钻床的进给传动机构,都大量使用同类型的辐板式直齿轮作为核心传动构件。
