户外弧形遮阳自行车停放架结构设计

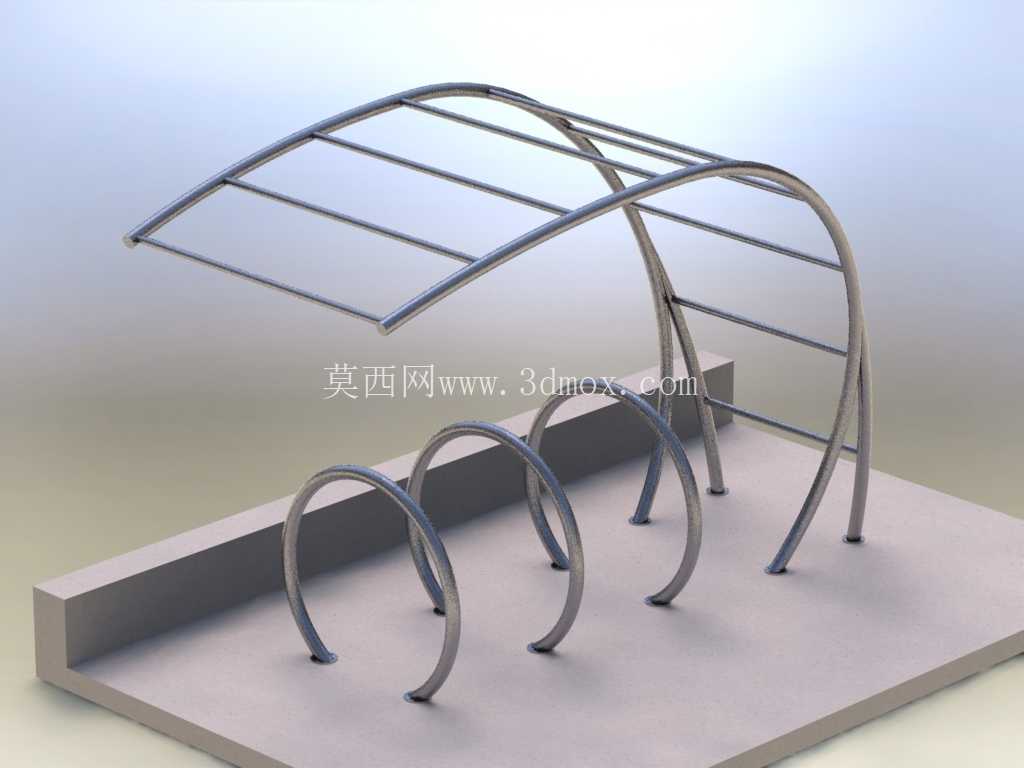

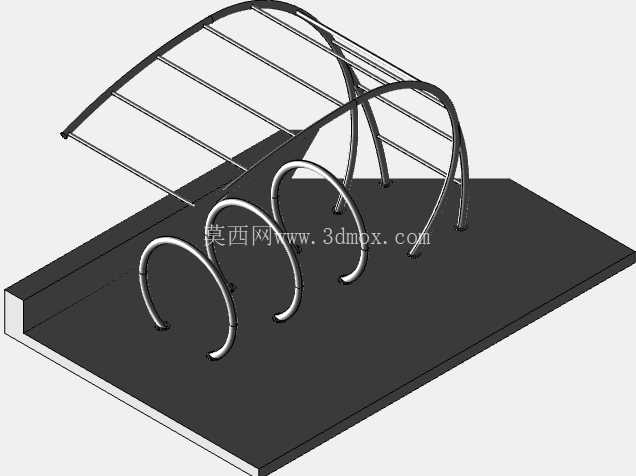

　　这款弧形结构的自行车停放设施，主要应用于城市商圈外围、产业园区出入口、居民社区公共区域、校园通勤点等需要集中规范非机动车停放的户外场景，核心作用是解决零散自行车乱停乱放的秩序问题，同时为停放的非机动车辆提供基础的遮阳挡雨防护，减少露天停放带来的车辆老化、雨天座垫淋湿等使用痛点。从结构设计逻辑来看，整体采用分体式受力布局，下部为混凝土预制安装基座，基座上固定三组弧形金属车轮卡位架，卡位架的圆弧曲率适配常规24寸、26寸民用自行车以及普通电动自行车的轮径范围，单组卡位可容纳一辆非机动车的前轮卡入，相邻卡位的间距预留了足够的推车进出空间，避免取车时剐蹭相邻车辆。

　　上部的遮阳棚架采用双弧形主支撑立柱作为主要受力构件，主立柱从基座位置向上延伸出平滑的弧形曲线，顶部通过多根平行的横向金属龙骨连接形成棚面支撑框架，棚面可根据实际使用需求搭配阳光板、彩钢瓦或者张拉膜等不同材质的覆盖件，龙骨的排布间距经过受力验算，可抵御常规地区6-8级的风荷载，同时顶部棚面的悬挑长度刚好覆盖下部所有停车卡位，不会出现雨水飘落到停车区域的情况。在安装边界的考量上，整套设施的基座采用预埋膨胀螺栓的方式与硬化地面固定，不需要大范围开挖地面，对现有场地的破坏程度极低，基座的整体厚度控制在15厘米以内，不会高出通行路面过多造成绊倒行人的安全隐患。

　　卡位架的圆弧顶端距离地面高度控制在30厘米左右，既可以稳固卡住车轮避免车辆倾倒，又不会因为高度过高影响推车进出的操作流畅度。上部棚架的最高点距离地面高度控制在2.4米，既满足成年人在棚下行走不碰头的净空要求，又不会因为整体高度过高导致风阻过大影响结构稳定性。从功能特性上看，这套停放设施没有复杂的传动或者电控构件，全部采用金属型材焊接成型，后期维护成本极低，表面经过喷塑防锈处理，可以适应户外长期日晒雨淋的使用环境，不会轻易出现锈蚀掉漆的问题。卡位架的圆弧边缘全部做了圆角打磨处理，没有尖锐的毛刺棱角，避免用户停放车辆时被划伤。

　　棚架的主支撑立柱采用变径设计，靠近基座的位置型材壁厚更大，提升根部的抗弯折能力，上部连接龙骨的位置壁厚适当减薄，在保证整体结构强度的前提下控制整体自重，降低运输和安装的难度。在实际场景适配中，这套设施可以根据场地的实际长度灵活增减卡位架的数量，也可以将多组设施并排拼接，适配不同规模的停车需求，比如小型社区门口可以配置3卡位的短款设施，大型商圈周边则可以拼接多组形成几十车位的集中停车区。棚面的弧形设计除了造型流畅美观之外，还有利于雨水顺着弧形曲面快速排向棚体两侧，不会在棚面积水增加结构荷载，两侧的排水落点刚好在基座范围之外，不会流到停车区域造成地面积水。在建模细节的处理上，所有焊接位置都做了平滑的焊道过渡处理，没有生硬的拼接棱角，型材的连接处都设置了加强筋板，提升节点位置的抗扭能力，基座上的螺栓安装孔预留了足够的调节余量，可以抵消地面硬化不平整带来的安装误差，保证整套设施安装完成后处于水平状态，不会出现卡位架倾斜导致车辆停放不稳的问题。
