40吨自调式焊接滚轮架成套工装

项目分类:工装 发布时间:2024-11-25 ID:807559
  • 40吨自调式焊接滚轮架成套工装
  • 40吨自调式焊接滚轮架成套工装
  • 40吨自调式焊接滚轮架成套工装
  • 40吨自调式焊接滚轮架成套工装
  • 40吨自调式焊接滚轮架成套工装

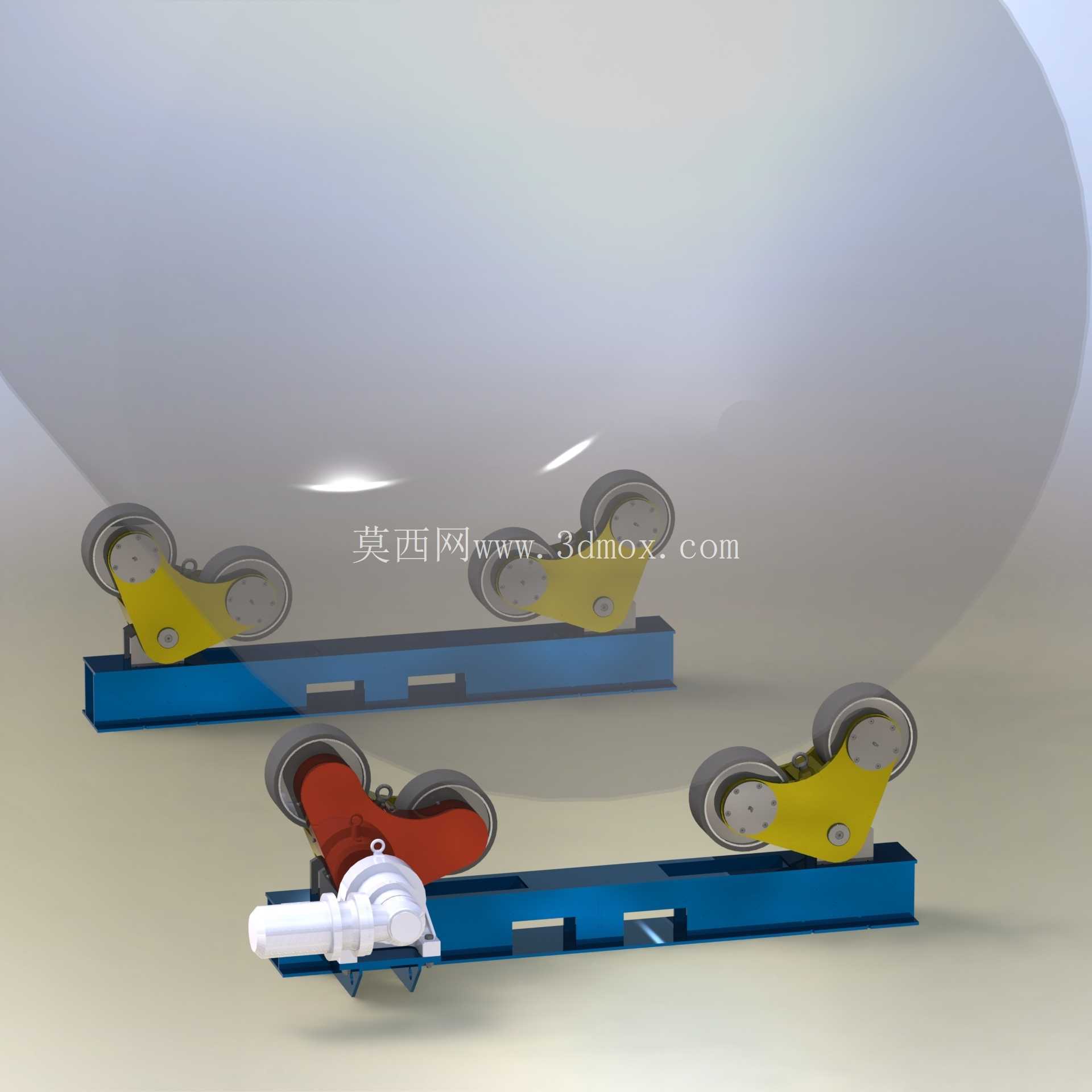

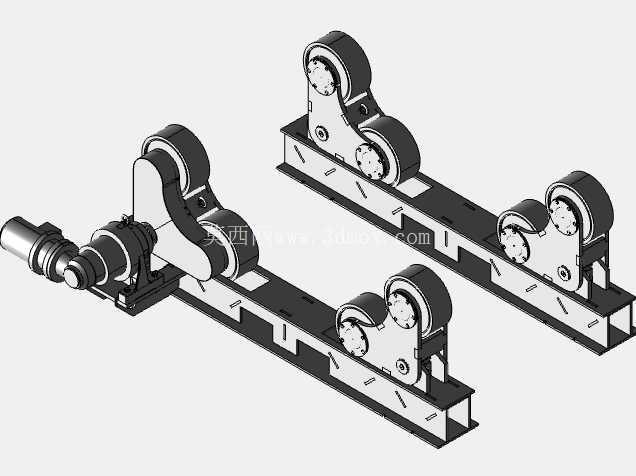

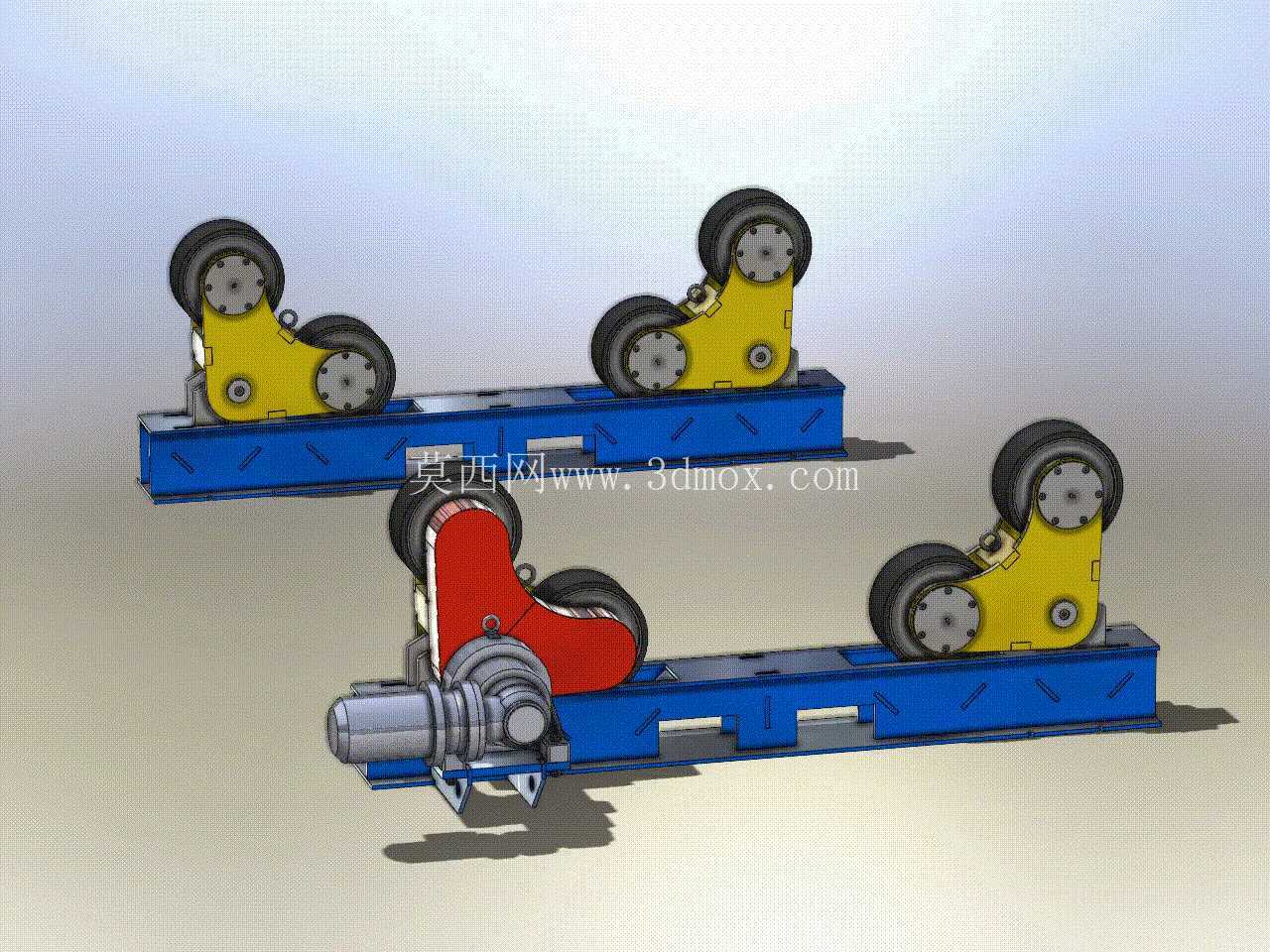

  这套滚轮架的三维结构,是重型筒体环缝焊接工位里最常用的变位承载工装,整套设备分为两组独立滚轮台车,其中一组为带驱动的主动架,另一组为随动从动架,现场可根据筒节长度沿车间预埋导轨或平整地坪调整两组台车的中心跨距,适配不同长度的重型回转工件。从现场工况来看,这类设备主要服务于压力容器制造厂、管道预制车间、重型钢结构筒体加工段,承托的工件多为大直径厚壁筒节、风电塔筒段、石化塔器分段、锅炉锅筒、长输管道管段,配合埋弧自动焊机、气体保护焊枪完成环缝纵缝焊接,也可在筒体表面做防腐喷涂、无损检测、组对装配、抛光打磨工序时,带动工件以稳定线速度低速回转,替代人工搭架转动重型工件的高风险作业。

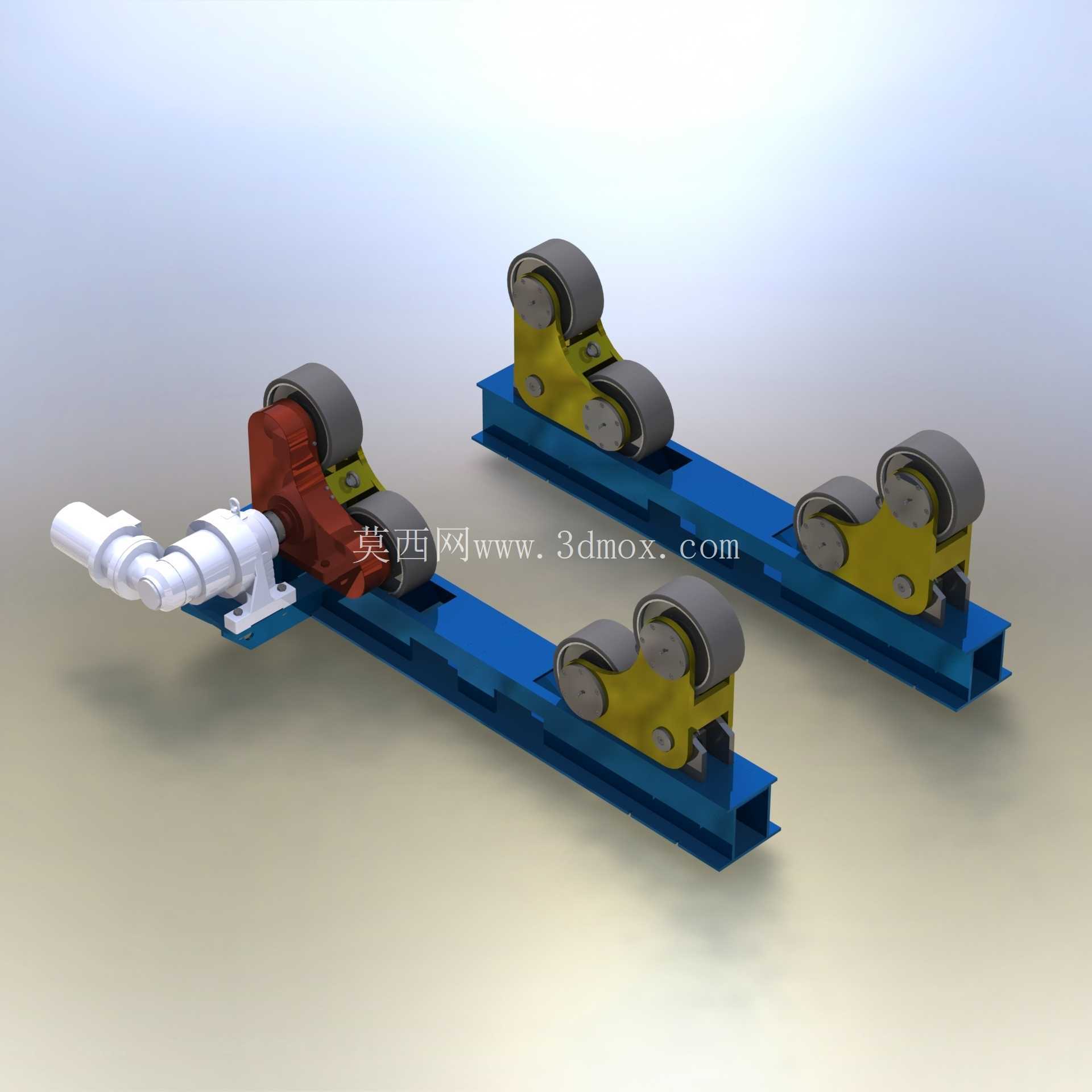

  整套设备额定承载能力设定为40吨,可稳定承托直径范围1400毫米到5000毫米的圆形工件,滚轮采用聚氨酯包覆层设计,单轮规格为φ300×120,聚氨酯面层硬度适配钢制筒体表面,既可以增大接触摩擦力避免工件回转打滑,又能防止钢制滚轮直接挤压划伤筒体外壁的加工面、预涂漆面,对薄壁筒体还能分散接触压强,避免局部压痕变形。自调心的滚轮摆臂结构是这套工装的核心设计点:每台台车上的两组滚轮都铰接在可绕转轴摆动的摆臂上,当不同直径的筒体吊放到滚轮组上时,摆臂会随工件外圆轮廓自动绕铰点偏转,自动调整两个滚轮的开合夹角,始终让滚轮外圆面和筒体外壁保持全接触,不需要人工针对不同管径逐一调整滚轮间距、加装垫块,换型时只需要将工件落位即可自动适配,大幅缩减不同批次筒节切换的辅助工时。主动台车侧配置了整套减速驱动单元,电机经减速机输出扭矩后,通过传动轴将动力传递给滚轮轴,驱动滚轮以极低的稳定转速转动,线速度可匹配埋弧焊的常规焊接走速范围,低速运行时无爬行卡顿,保证环缝焊接过程中焊枪相对焊缝的进给速度均匀,避免焊道厚薄不均、烧穿或者未焊透缺陷。底座采用型钢焊接箱型梁结构,长条形底座截面做了加强筋布置,承受40吨满载载荷时底座的挠曲变形量控制在工装允许范围内,底座上开设的安装孔位既可以用地脚螺栓固定在车间混凝土地坪上,也可以在短距离转场时直接通过叉车搬运台车,不需要复杂的二次安装。

  摆臂的铰接转轴处配置了自润滑轴承,长期承受重载交变载荷下也不会出现卡滞,铰接点的限位结构可以约束摆臂的最大开合角度,防止极小直径工件落位时摆臂过度外翻失效。从安装边界来看,单组台车的底座长度方向预留了足够的支撑跨距,两组台车拉开最大间距时可承托长度十余米的长筒段,合拢最小间距时也可支撑短筒节,设备整体高度控制在低位,工件落位后的重心高度低,大直径重型筒体回转时整机稳定性好,不会出现倾翻风险。从动台车的滚轮摆架和主动架保持一致的自调结构,不带驱动单元,随工件转动自由回转,两组台车的滚轮顶面高度保持一致,保证承托的筒体轴线处于水平状态,避免筒体轴向窜动。

  整套结构建模时完整还原了底座焊接梁、摆臂铰接组件、聚氨酯滚轮、驱动减速电机、轴承座、连接紧固件的所有细节,结构设计时已经考虑了车间现场的工件吊装干涉、焊渣飞溅防护、检修维护空间:驱动电机布置在台车端部侧方,不会和筒体底部、焊接操作机的伸臂发生干涉,滚轮的包覆层属于易损件,设计时滚轮轴端采用可拆卸端盖结构,磨损后可以快速更换轮体,不需要拆解整个摆臂结构。在实际生产线布局里,这套滚轮架还可以和焊接操作机、防窜动顶升机构、组对器配合,组成筒体自动焊接生产线,自调式结构相比固定间距滚轮架,省去了不同直径工件对应的滚轮间距调整工序,特别适合多品种、变批量的重型筒体加工车间,无论是小直径厚壁管道还是大直径薄壁塔筒,都能获得稳定的回转支撑效果。
