装配式钢结构预制房屋框架结构设计

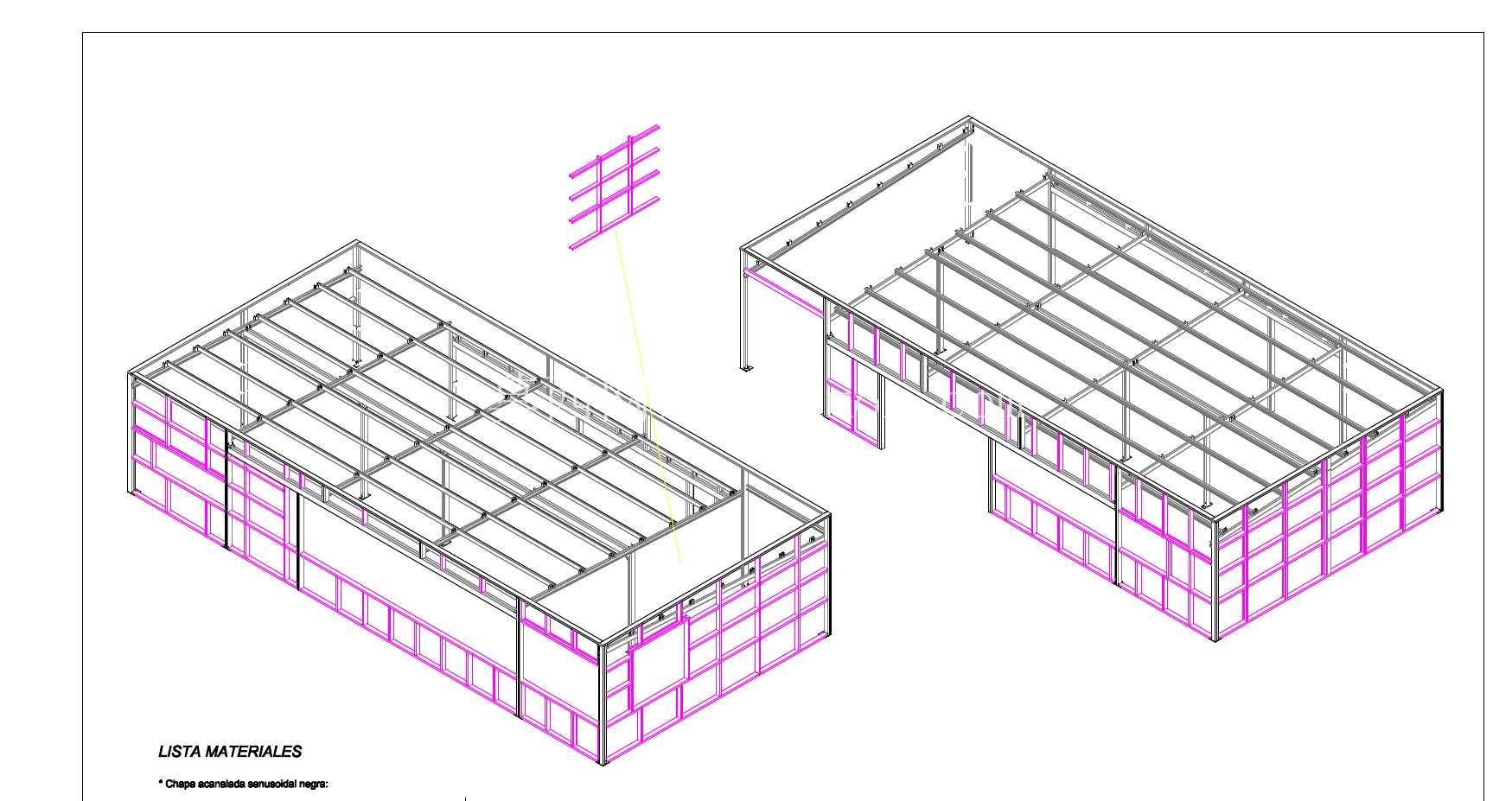

　　从结构功能来看，整套框架分为底部承重梁系、竖向立柱支撑、顶部屋面梁架、围护结构安装框几个核心部分，底部梁系采用加厚矩形截面型材排布，预留地面锚固螺栓的安装孔位，可适配硬化混凝土地面、预制条形基础等多种基础形式，无需额外做复杂的地基预埋件适配，安装时仅需将底部梁框与基础预留锚栓对位锁紧即可完成主体基座固定。竖向立柱按照固定模数排布，每根立柱与上下梁的连接位置均采用预制角码配合螺栓锁紧，立柱侧面预留统一间距的安装孔位，既可以作为外墙围护板材的固定基座，也可根据使用需求在内部加装隔墙龙骨，灵活拆分室内空间，无需额外在型材上现场钻孔，避免现场加工破坏型材防腐涂层。这套预制房屋金属框架结构，主要面向异地预制加工、现场快速装配的临建、模块化办公或小型功能用房场景，区别于传统现场焊接的钢结构建筑，整套框架采用标准化金属型材拼接设计，所有构件均可在工厂内完成下料、冲孔、预组装校验后，打包运输至项目现场完成栓接装配，大幅降低现场施工的焊接作业量与高空作业风险，适配工期紧张、现场施工条件受限的郊野项目、临时营地、工业厂区配套附属用房等应用场景。

　　顶部屋面梁架采用双向交叉的型材排布，形成稳定的网格受力结构，可适配彩钢夹芯板、预制轻质屋面等多种屋面材料的安装，梁架上预留的吊装孔位可在工厂预组装完成后整体吊装就位，也可拆分后逐根现场拼装，适配不同吊装条件的施工现场。围护结构的安装框沿框架外围通长设置，框体的槽型结构可直接嵌入预制夹芯墙板，墙板安装后无需额外打胶密封即可满足常规防风防雨要求，框体上预留的门窗安装位已经做了加强型材补强，直接适配标准尺寸的成品门窗安装，无需现场做洞口加固处理。

　　设计阶段充分考虑了型材的通用性，所有受力构件均采用市场常规供应的标准金属型材，没有定制特殊截面的异型材，项目落地时可直接在当地采购同规格型材替换，降低供应链配套难度，构件之间的连接孔位均采用统一模数设计，同位置的构件具备完全互换性，运输过程中若出现个别构件变形损坏，可直接在现场下料加工同规格构件替换，无需等待原厂补发配件。框架的整体尺寸按照标准运输模块边界设计，拆分后的单个构件长度不超过常规货运车辆的车厢内尺寸，可采用普通平板货车完成长途运输，无需申请超限运输许可，大幅降低物流成本。

　　现场装配时不需要大型起重设备，仅需手动工具配合小型便携吊装设备即可完成整套装配，三到四名作业人员可在一到两个工作日内完成单套房屋框架的整体搭建，相比传统现场砌筑、焊接的施工方式，施工效率提升数倍，且施工过程中几乎不产生建筑垃圾，符合临时建筑快速搭建、可拆卸重复利用的使用需求。框架的受力设计充分考虑了常规工况下的风载、屋面雪载与顶部附属设备的承重需求，梁系与立柱的截面选型经过受力校核，在保证整体结构刚度的前提下尽可能降低型材自重，减少材料用量与基础承重负荷，同时框架整体做了防腐涂层处理，可在户外露天环境下长期使用，若后续需要搬迁，仅需拆除连接螺栓即可将所有构件拆解后转运至新场地重新组装，构件重复利用率可达九成以上，避免传统临时建筑拆除后产生大量建筑垃圾的问题。
