光纤激光管材切割加工设备结构设计

这款光纤激光切管设备的三维结构设计，核心围绕金属管材批量加工场景展开，在健身器材加工、家具五金制造、汽车管路生产、钢结构型材加工等车间场景中，这类设备承担着圆管、方管、矩形管以及异型截面金属管材的定长切割、开孔、斜切、相贯线加工等核心工序，替代传统的带锯切割、等离子切割搭配后续铣削、去毛刺的多工序流程，单台设备即可完成管材从 raw 料上料到成品下料的全流程加工，大幅缩减工序间转运的时间损耗与人力投入。

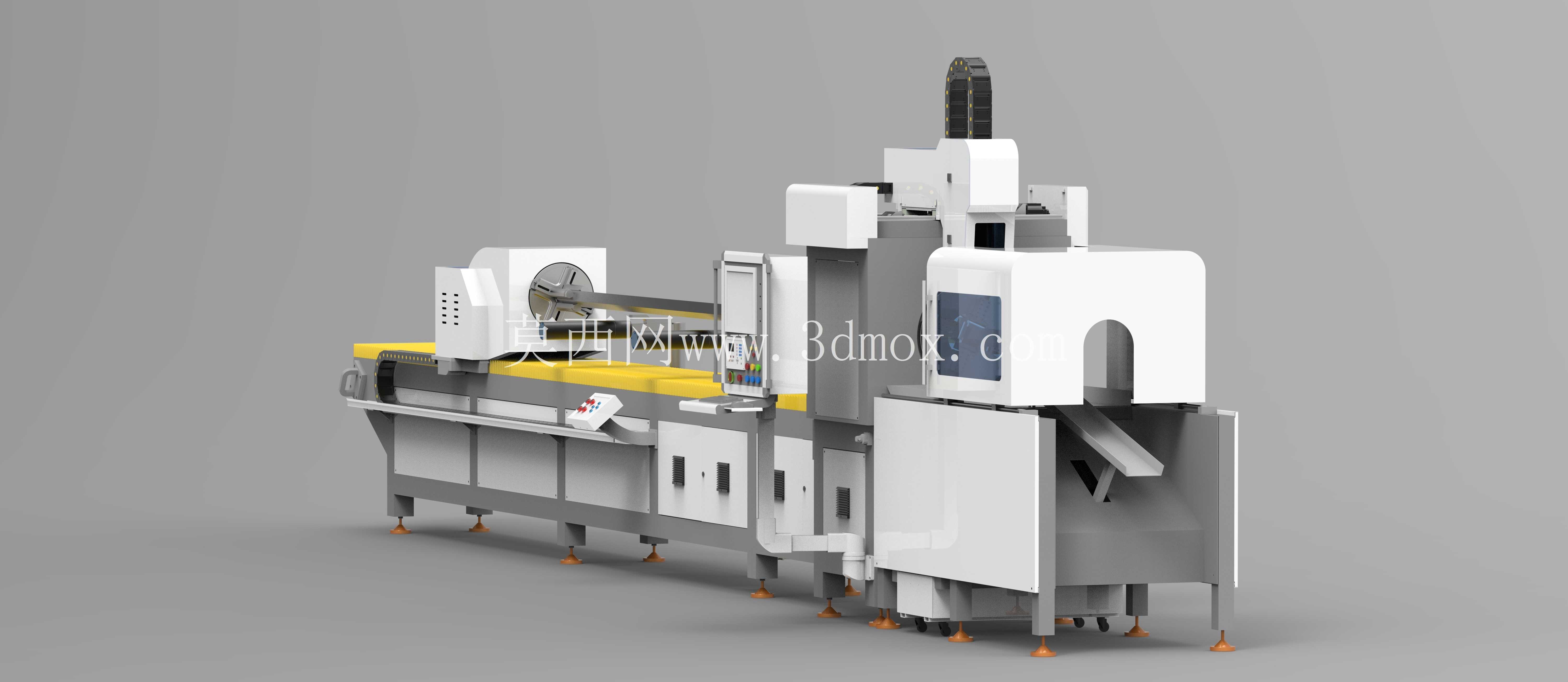

从设备整体布局来看，长条形床身作为整套设备的安装基准，沿管材送进方向布置，床身采用焊接钢结构件经时效处理后加工安装基准面，保证长行程送进过程中不会因为床身形变影响切割精度，床身底部设置可调式支撑脚杯，可适配车间地面不平整的安装场景，安装时仅需保证床身上导轨安装面的水平度在每米0.05mm以内即可满足精度要求，整体设备长度根据加工管材的最大长度设计，常规配置下可支持六米长度管材的全自动加工，宽度方向控制在两米以内，高度不超过两米二，对车间的层高要求较低，普通标准工业厂房即可完成布置，无需额外做地基加固处理。

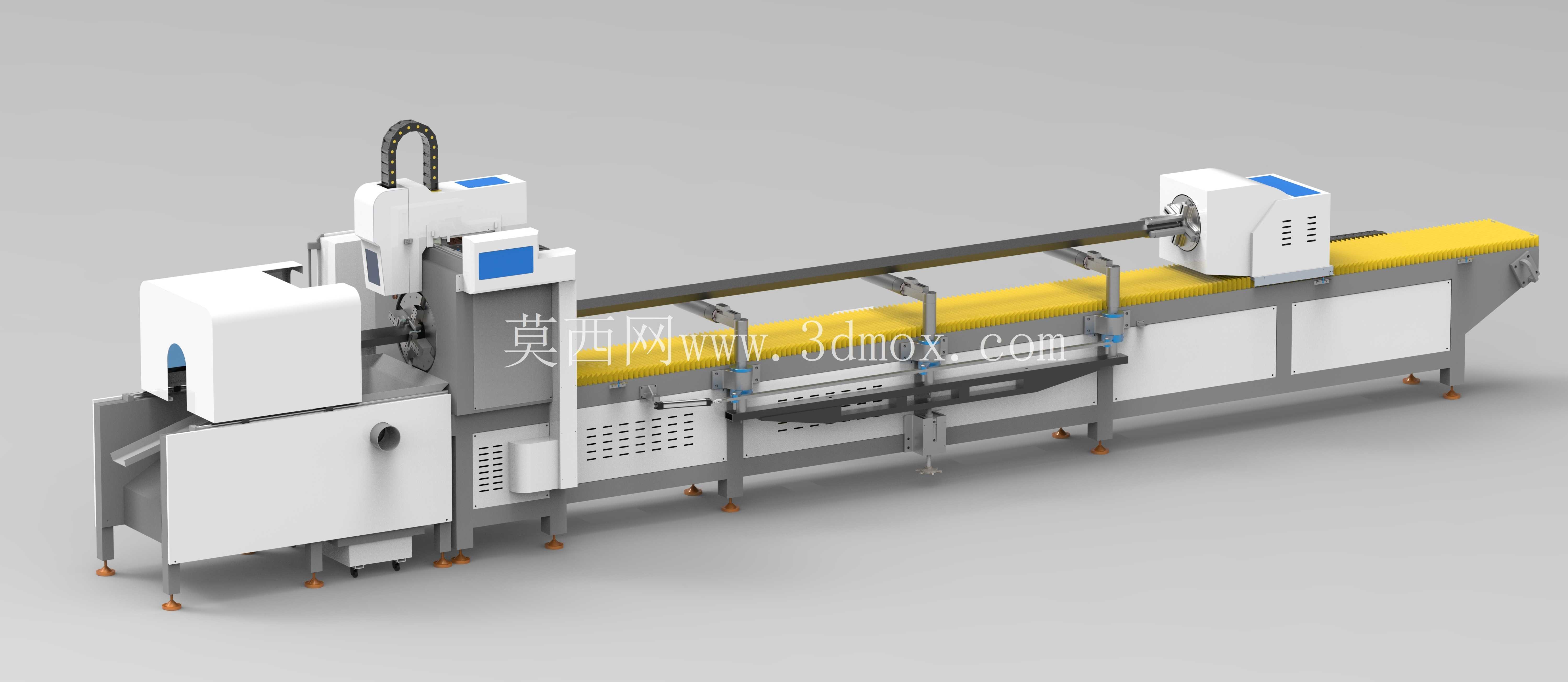

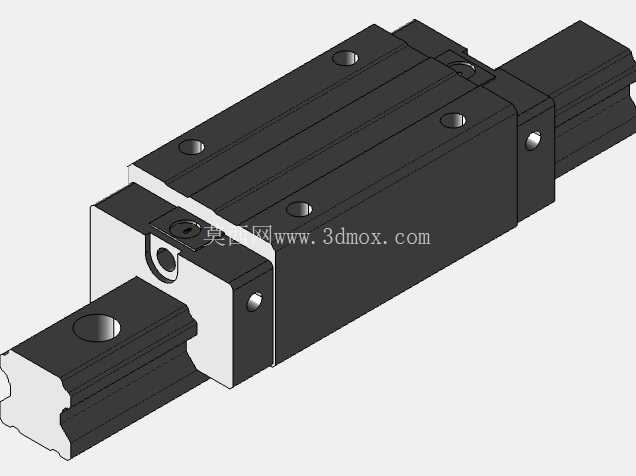

设备的功能模块划分清晰，左侧为主轴卡盘送进机构，采用气动自定心卡盘结构，可适配不同管径的管材装夹，卡盘旋转由伺服电机经高精度减速机驱动，可实现管材周向的精准分度旋转，配合沿床身布置的伺服送进导轨，完成管材轴向的精准送进，送进过程中设置多组可调式辅助支撑托架，托架上的滚轮可根据管材直径调整支撑高度，避免长管材在高速送进过程中出现下垂、甩动的问题，保证送进过程的稳定性。中部为激光切割头搭载机构，采用十字滑台结构搭配随动调高系统，切割头可沿垂直于管材轴线的两个方向移动，同时随动系统可实时检测切割头与管材表面的距离，自动调整焦距，保证在切割异型管、斜切面时激光焦点始终处于最佳位置，切割头旁侧设置除渣与吸尘接口，可外接车间除尘系统，及时抽走切割过程中产生的金属烟尘与熔渣，避免熔渣附着在管材表面或设备导轨上影响设备使用寿命。右侧为成品下料承接机构，切割完成的管材可沿倾斜的导料槽滑落到成品料框中，无需人工手动取件，降低操作人员的劳动强度。

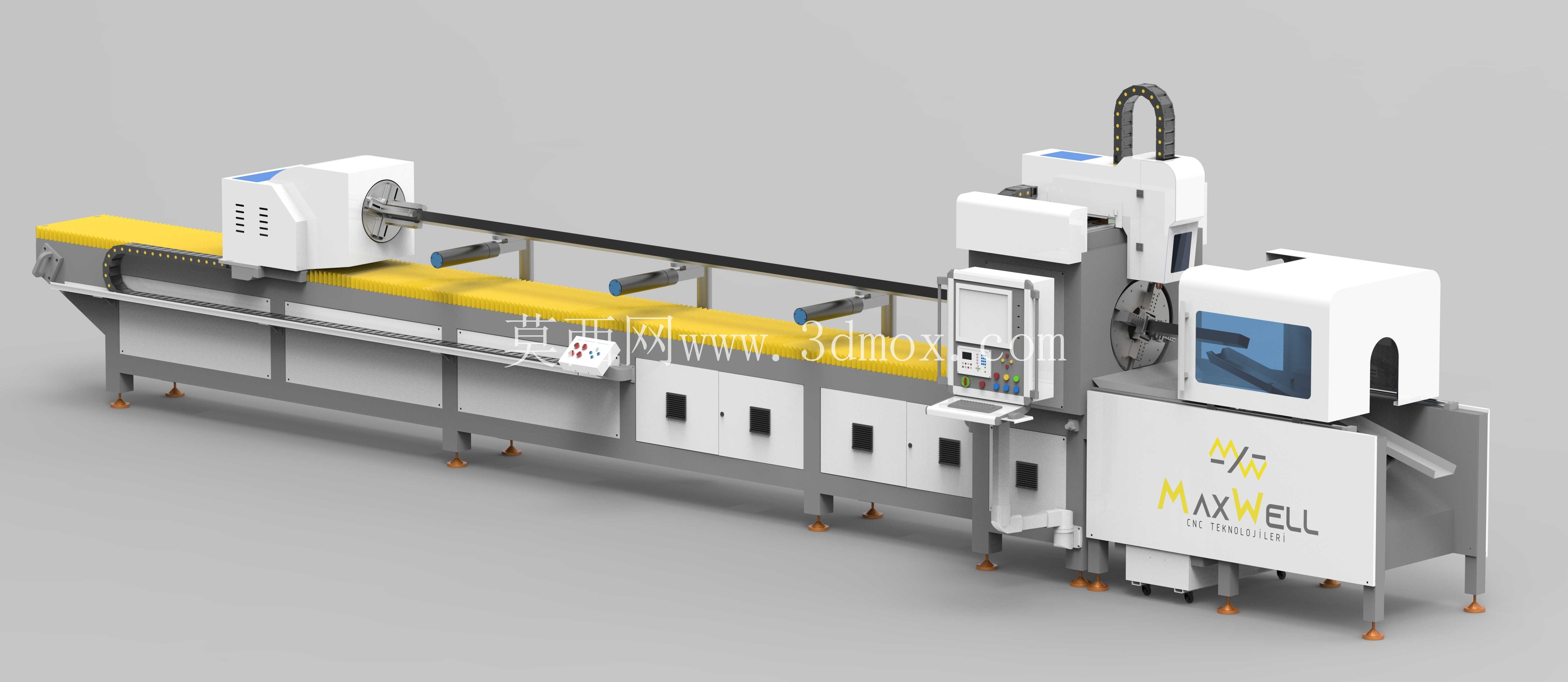

整套设备的操作面板设置在切割主机的侧方，采用可旋转的悬臂结构，操作人员可根据上料、调试的不同站位调整操作面板的位置，操作界面集成了手动调试、参数设置、自动加工、故障诊断等功能模块，参数设置中可直接输入管材的截面尺寸、切割长度、开孔位置、斜切角度等参数，系统自动生成加工路径，无需人工手动编写复杂的G代码，降低操作人员的使用门槛。设备的电气柜与激光发生器集成布置在主机的柜体内部，柜体设置通风散热过滤通道，既可以避免车间内的金属粉尘进入电气元件内部造成短路故障，又可以保证激光发生器与伺服驱动器工作时产生的热量及时排出，保证设备长时间连续运行的稳定性。

在结构设计过程中，所有涉及运动精度的导轨安装面、卡盘安装基准面、切割头安装位都设置了统一的加工基准，在三维建模阶段就完成了所有部件的干涉检查，模拟了最大加工管径、最长送进行程下各运动部件的运动轨迹，避免实际装配后出现运动干涉的问题；同时针对激光切割过程中产生的热辐射问题，在切割区域附近的线缆、拖链都采用了耐高温防护套，床身靠近切割区域的位置设置了隔热防护板，避免长时间切割产生的热量传导到导轨、丝杠等精密传动部件上，造成传动部件的热形变影响加工精度。设备的安全防护设计上，切割区域设置了可开合的防护门，防护门配备安全联锁开关，防护门打开时设备自动切断激光输出，避免激光外泄对操作人员造成伤害，床身的运动部件外侧都设置了可拆卸的防护盖板，既可以防止操作人员误触运动部件，又可以阻挡切割过程中飞溅的熔渣，日常维护时仅需拆卸对应位置的盖板即可完成导轨润滑、皮带张紧等常规保养操作，维护便捷性较高。
