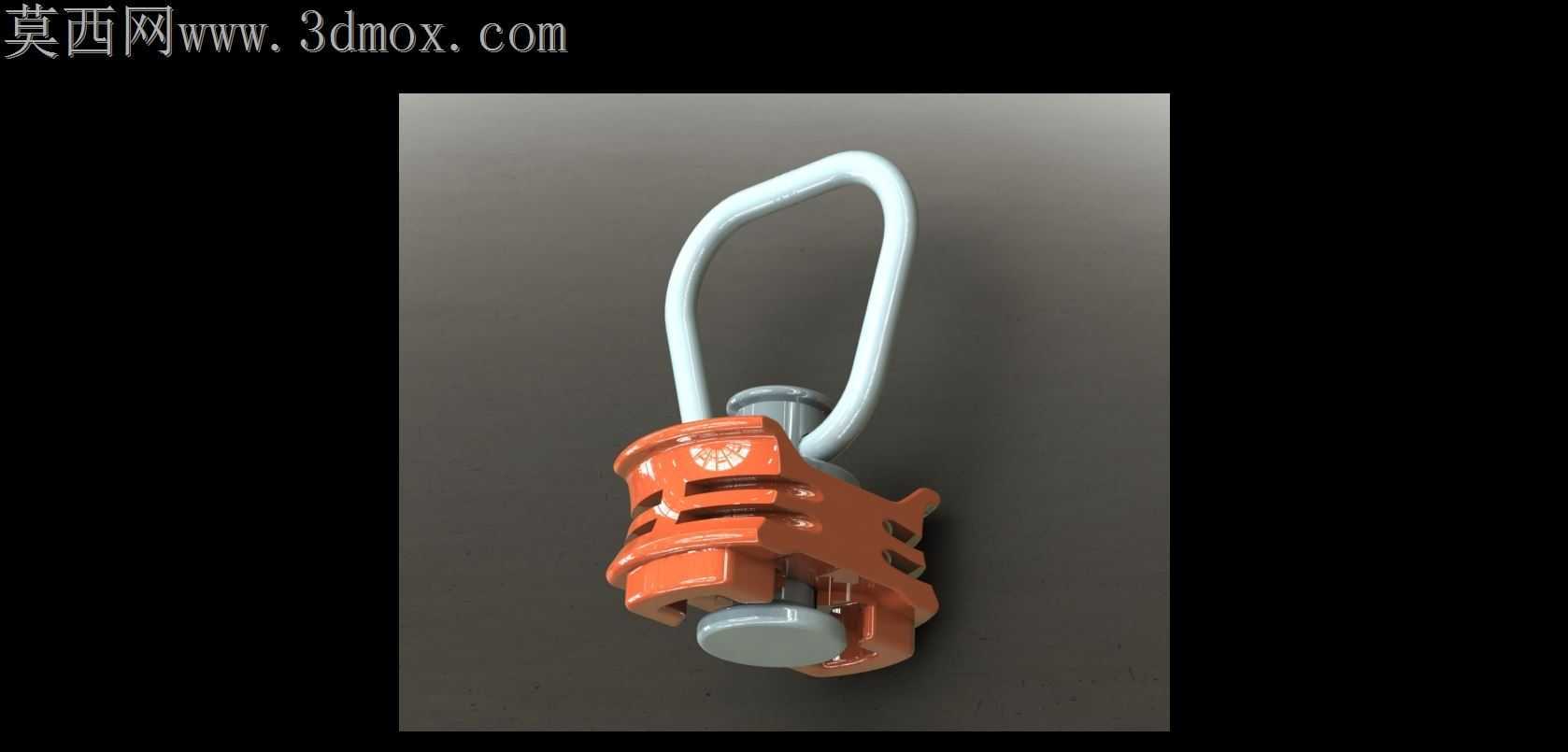

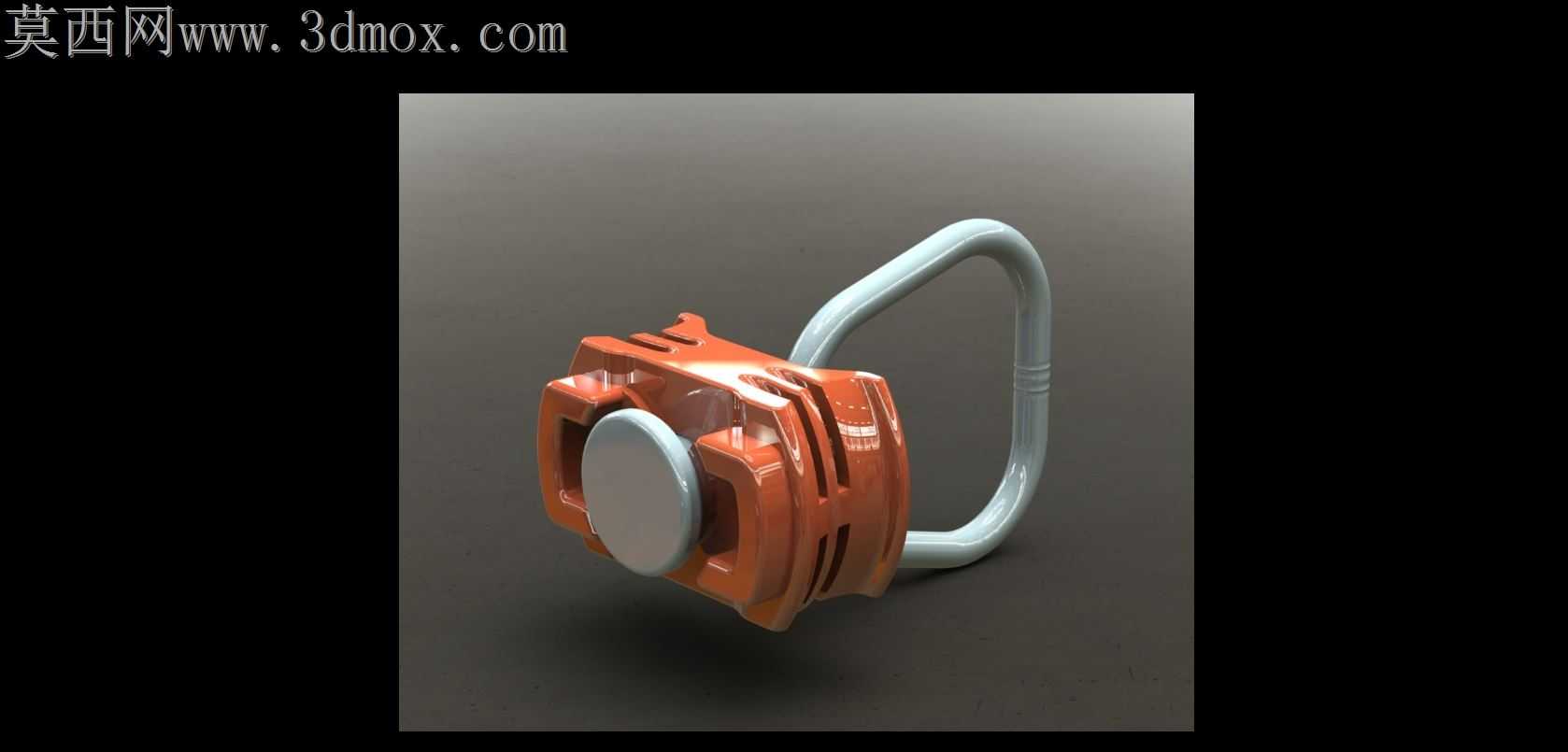

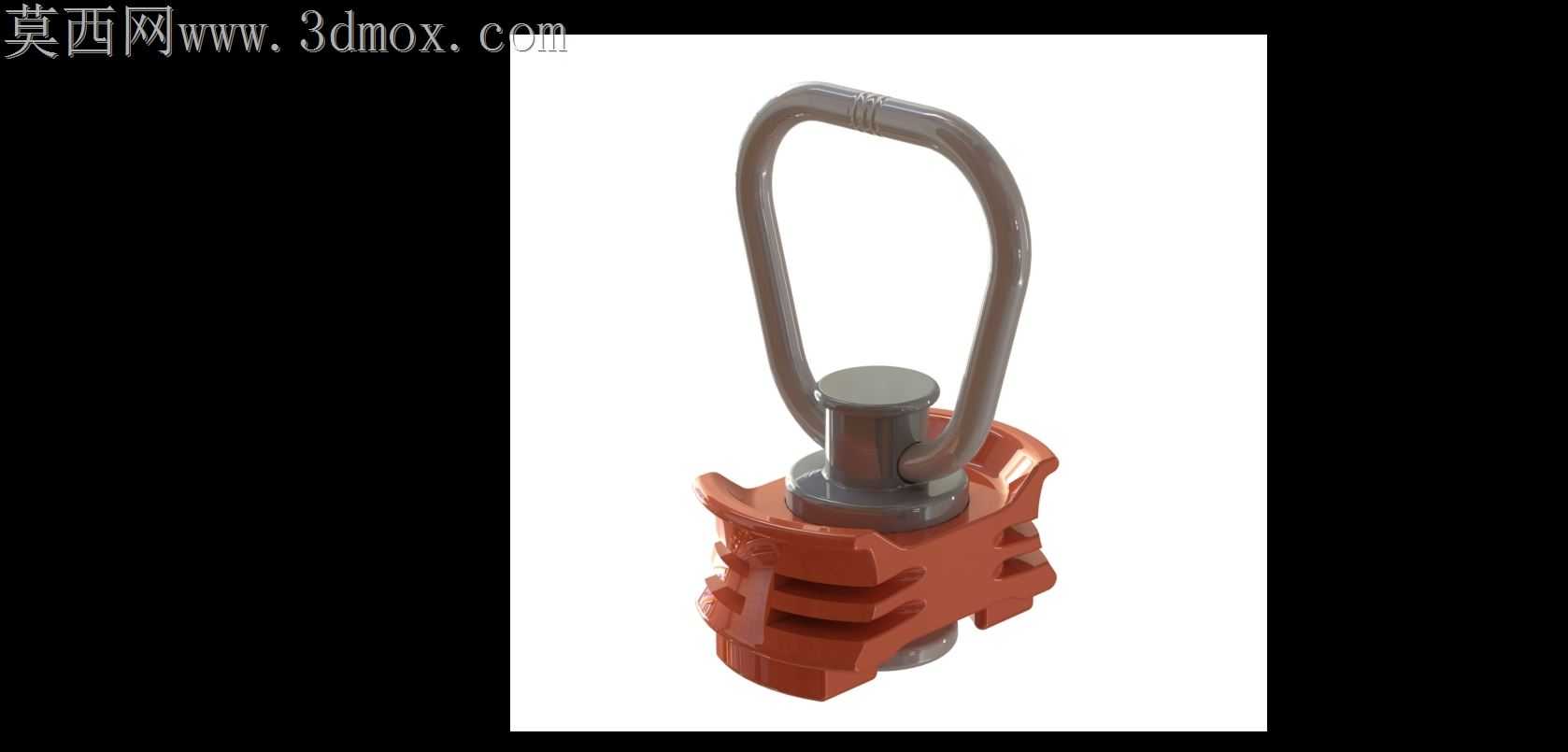

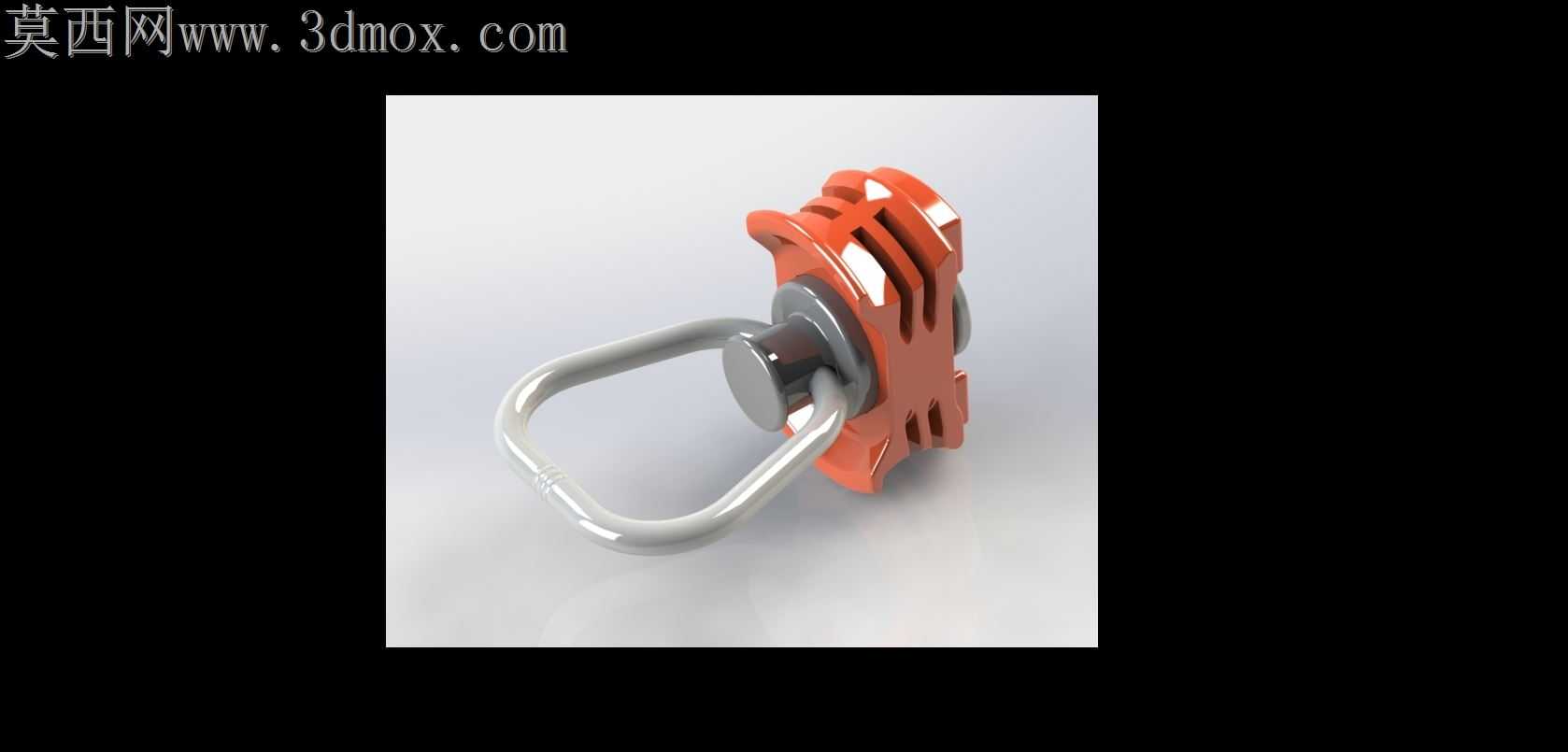

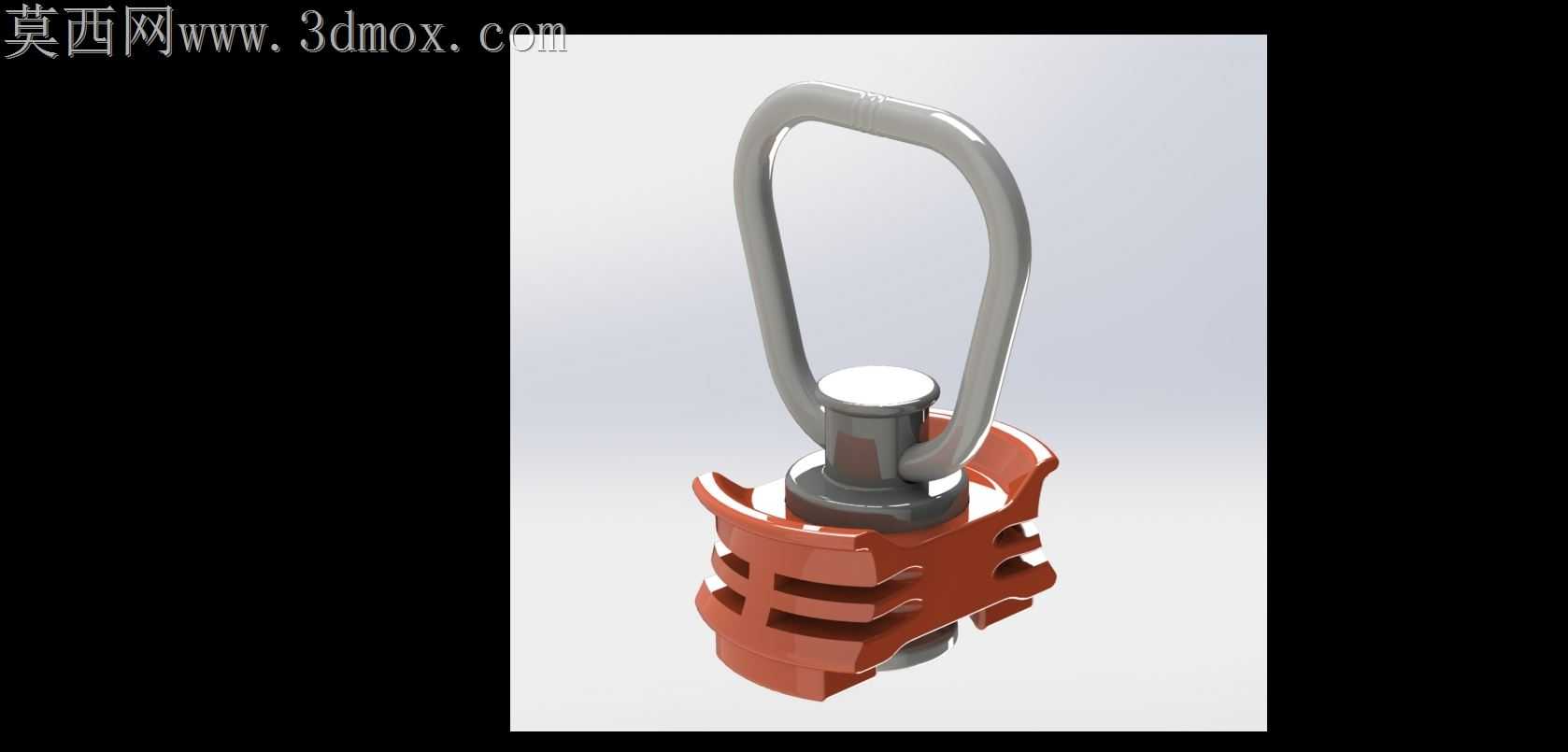

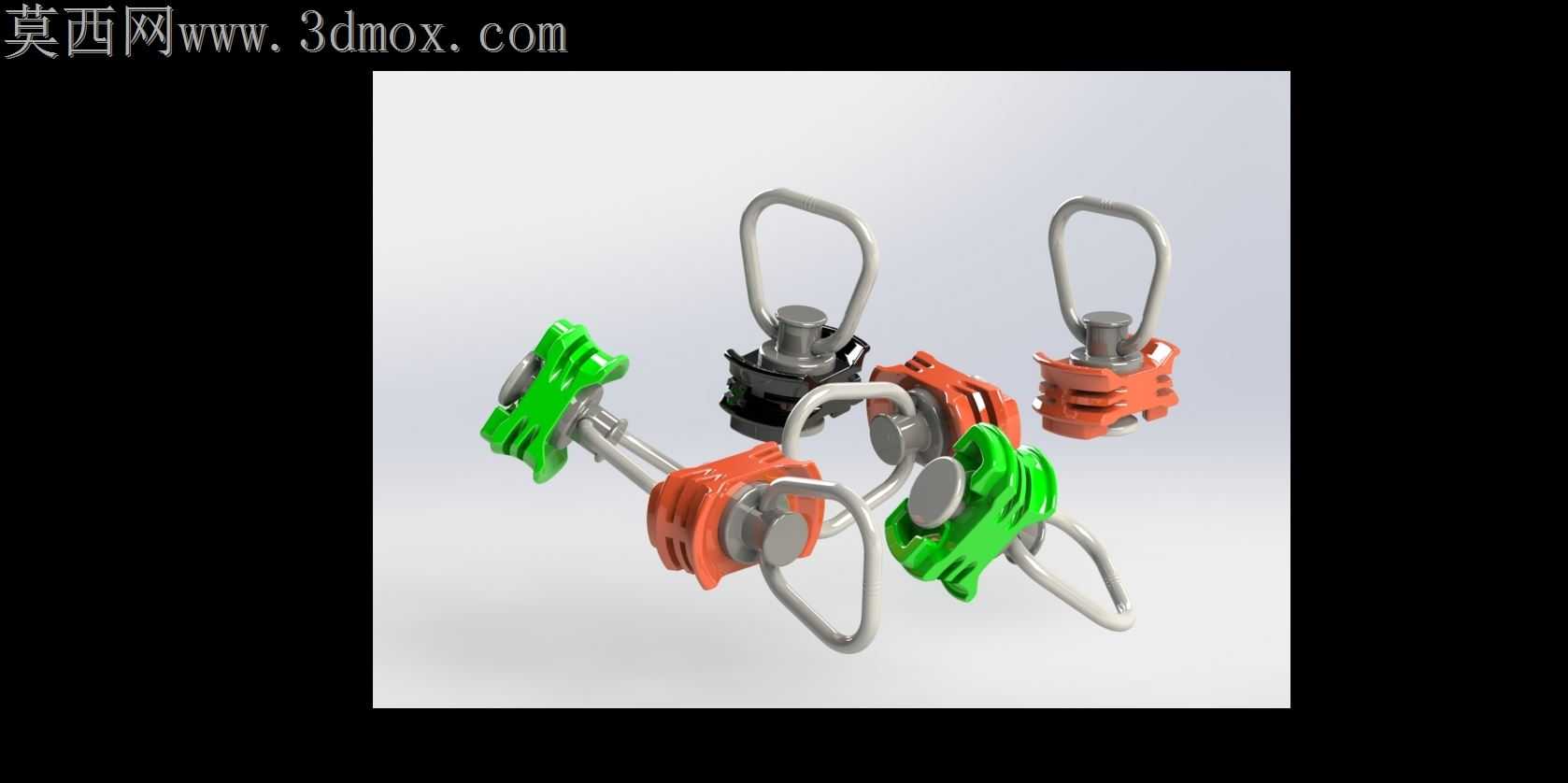

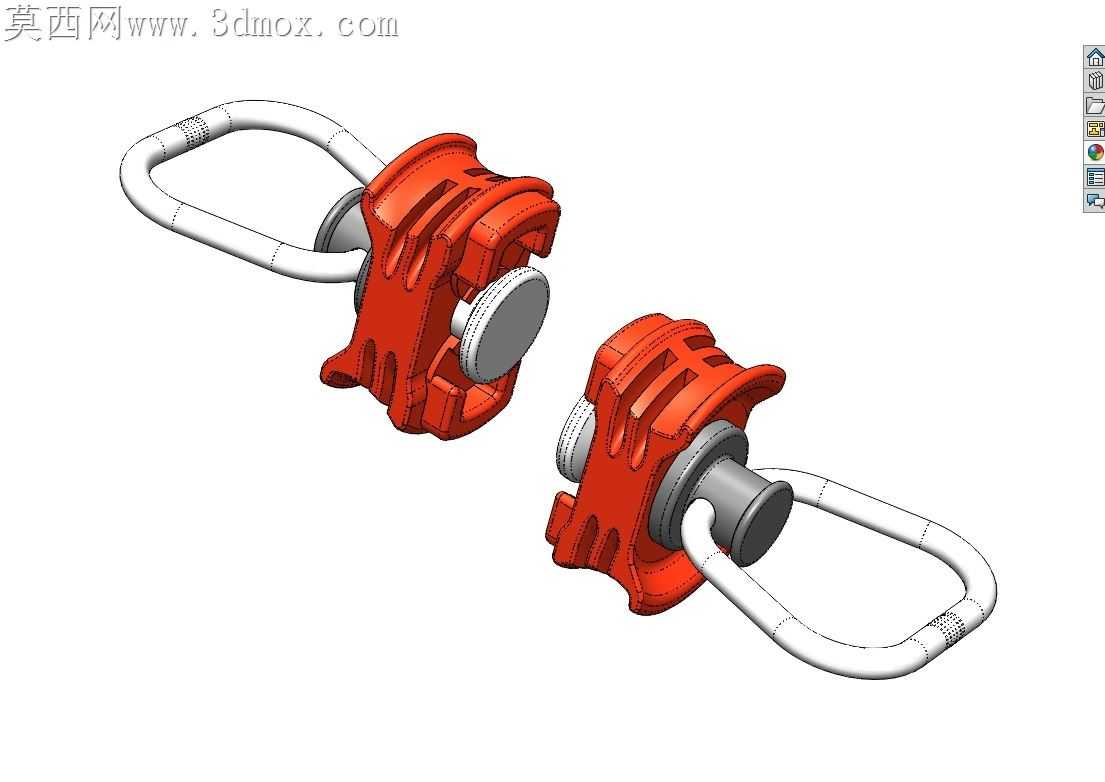

重载快锁式带D型环单螺柱连接接头

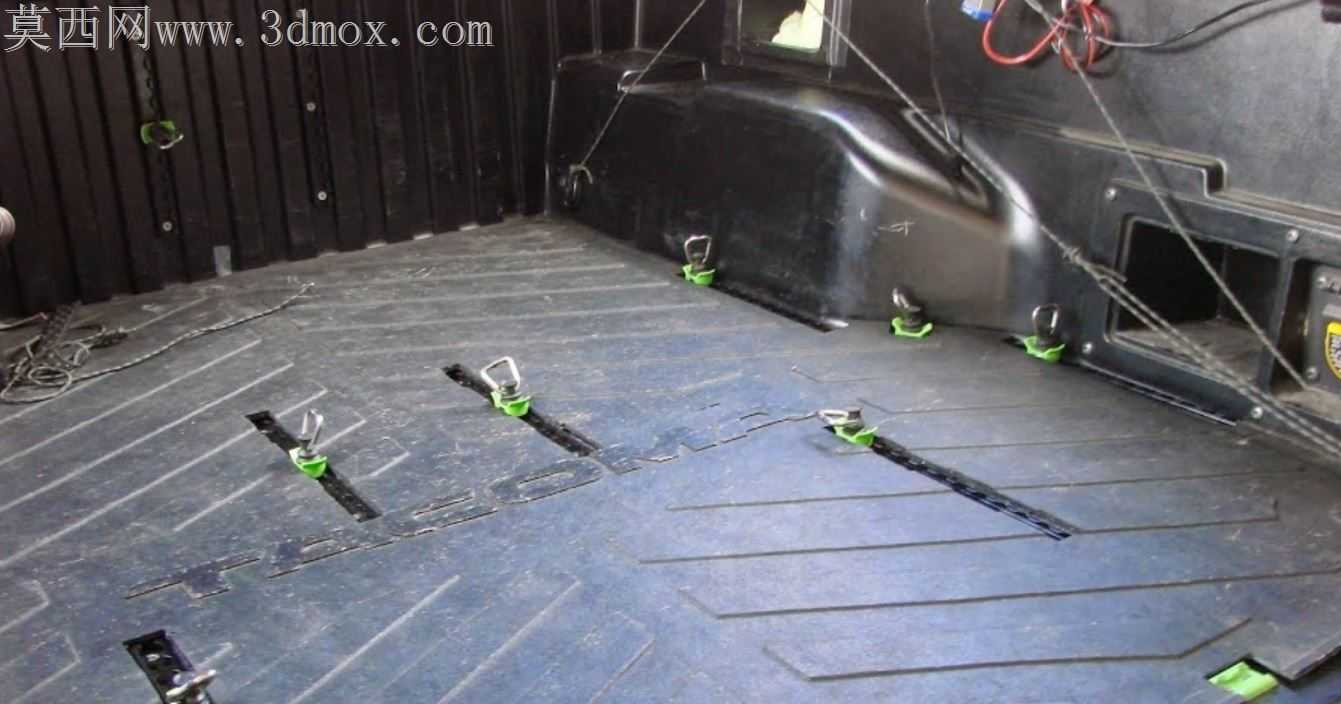

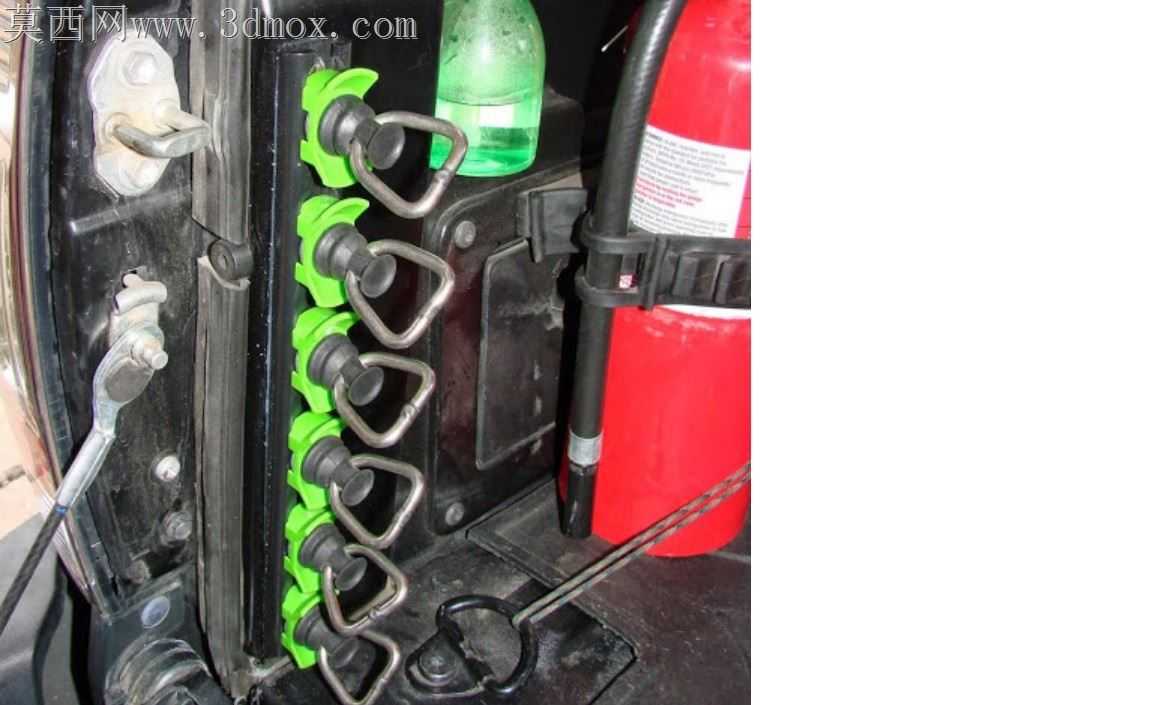

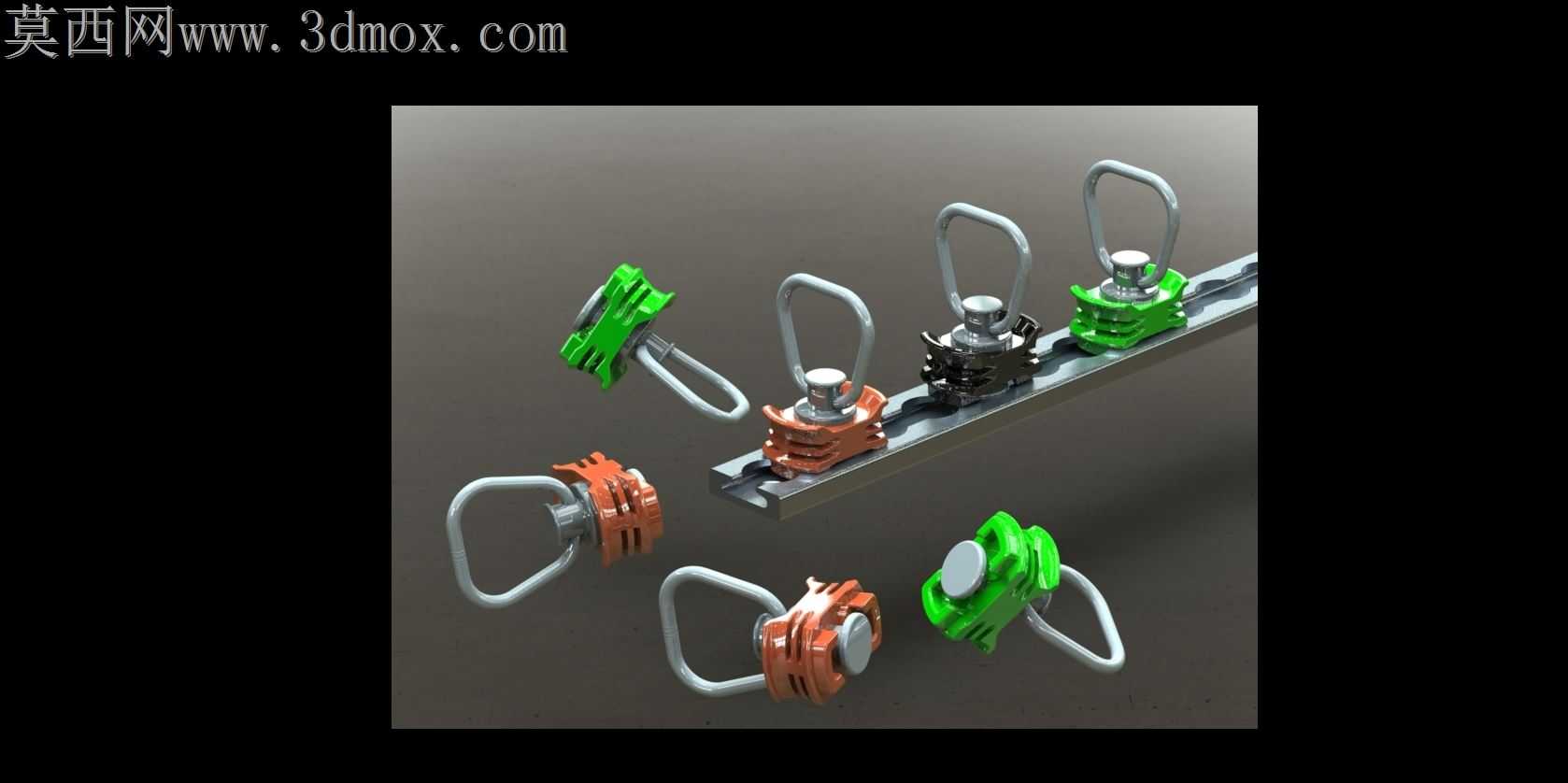

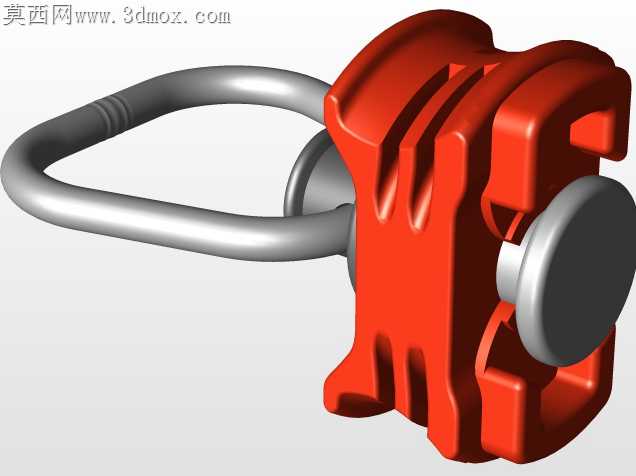

户外重载绑系场景里，传统螺纹旋紧式接头常出现震动松脱、对位卡滞的问题，这款带D型环的单螺柱接头从结构优化层面做了针对性的取舍，完全适配L型轨道的快装快拆需求。弹簧推锁机构的卡入端做了15度的导入斜角，推入轨道孔位时不需要刻意对齐，靠斜角的导向就能顺势滑入锁止位，卡子的解锁拨片特意做了加宽的防滑棱，戴厚劳保手套操作也能轻松抠起，不会出现戴手套时抠不动解锁件的尴尬。红色主体的加强筋没有做等厚排布，靠近螺柱承压的位置筋条加厚1.2mm，D型环铰接的位置筋条做了圆弧过渡，避免应力集中在筋根位置出现断裂，4000磅的额定载荷下，筋条的应力仿真值控制在材料屈服强度的62%，留足了户外工况的冲击余量。D型环的铰接处特意留了0.3mm的轴向间隙，不会因为加工公差导致环体卡滞转不动，环体本身做了椭圆化处理，刚好能容纳1英寸宽的织带、普通挂钩或者安全卡扣，挂接时不会因为环内空间不够出现织带拧折的情况。主体和螺柱的配合面做了0.1mm的止口定位，装配时不会出现螺柱偏斜导致锁止机构卡涩的问题，法兰边缘做了小圆角钝化，握持推入的时候不会硌手，长时间操作也不会磨破手套。弹簧的预紧力经过反复调校，推入时的推力控制在15N左右，既不会因为太松受震动自行滑出，也不会因为太紧推入时费力，解锁时的拨动力控制在20N，单指就能轻松操作。红色主体的表面做了防滑的凹凸纹理，手上沾有泥水或者油污时也能抓牢，不会打滑脱手。D型环的表面做了圆滑处理，挂接织带时不会割伤织带纤维，延长绑带的使用寿命。锁止机构的内部做了防尘的间隙设计，户外使用时泥沙不容易进入机构内部，不会因为进沙出现锁止失效的问题，日常维护只需要简单冲掉表面泥沙就能正常使用，不需要频繁拆解保养。
