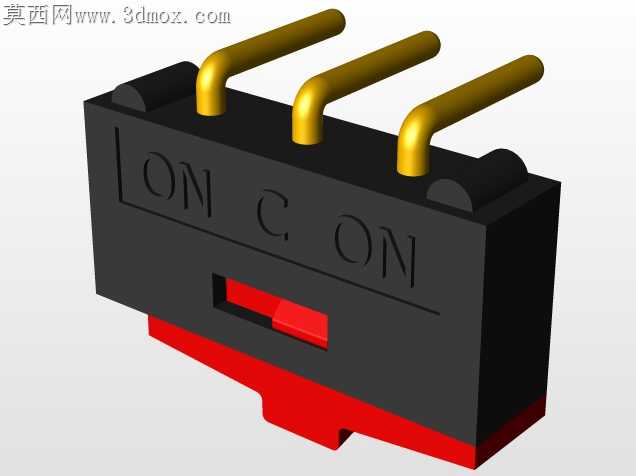

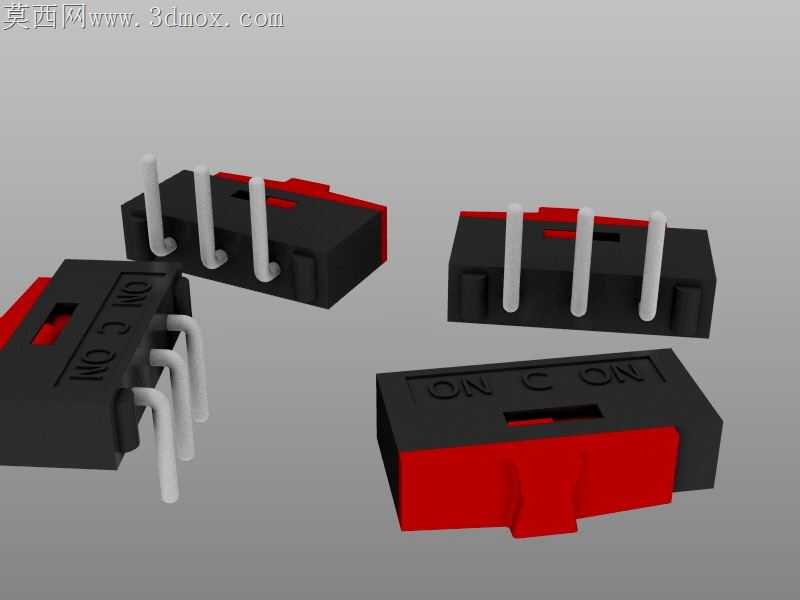

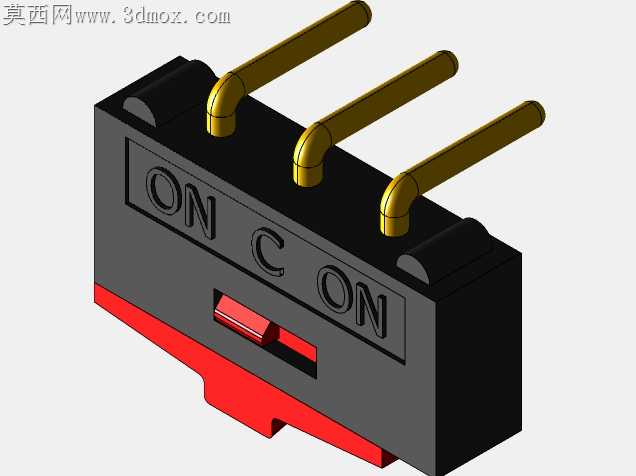

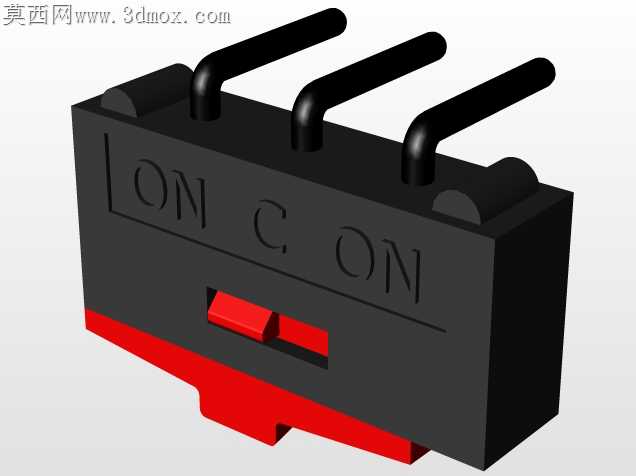

直角微型拨动式电子开关结构设计

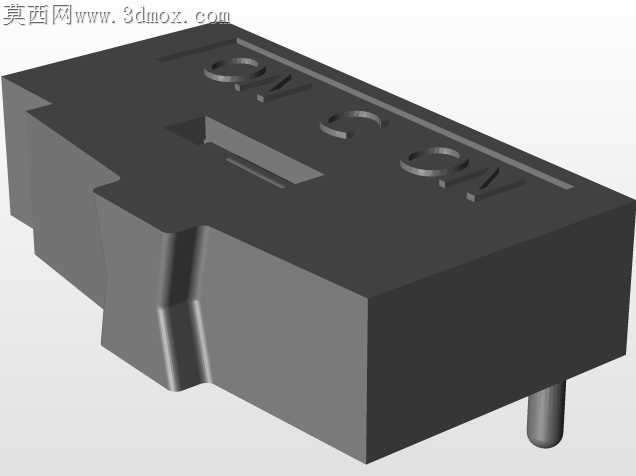

小尺寸电子开关的注塑成型环节，最容易出现的缺陷集中在滑块与基座的配合间隙上——这类宽度仅10毫米、高度2.5毫米的微型器件，若按常规大尺寸开关的公差带设计，注塑冷却后基座内壁的收缩变形会直接卡死滑动拨块，要么拨动力度远超手感要求，要么长期使用后出现接触片偏移的接触不良问题。拨块侧面的导向凸筋没有做整面通长设计，而是在两端预留了0.3毫米的退让缺口，刚好避开注塑浇口位置的冷凝料残留区，不用在成型后额外增加一道去毛刺工序，就能保证滑动时的顺畅度，不会因为浇口处的微小凸起产生卡顿感。引脚的弯折角度做了1度的微小内倾处理，过波峰焊时焊锡的表面张力会顺着引脚的倾斜面均匀爬升，不会出现虚焊、连焊的问题，直角弯折处的圆角半径控制在0.15毫米，既避免弯折时应力集中导致引脚断裂，又不会因为圆角过大占用PCB板上的额外布线空间。基座上的三个通孔引脚孔，孔壁做了0.05毫米的微锥度设计，插装时引脚能顺畅导入孔位，过炉时焊锡不会顺着孔壁缝隙渗到开关内部的接触腔里，避免低温环境下焊锡碎屑卡滞滑动部件。接触弹片的预压行程没有照搬常规滑动开关的参数，而是针对微型尺寸做了压缩，拨块滑动到导通位时，弹片的接触压力刚好稳定在0.8牛，既不会因为压力过小出现振动工况下的瞬断问题，也不会因为压力过大导致拨动手感生涩，长期通断循环后弹片的疲劳寿命能满足十万次以上的使用要求。外壳的红黑配色分界面做在滑块行程的中部分型线上，注塑时不用做复杂的抽芯结构就能实现双色外观，分模线的位置刚好被滑动拨块的边缘遮挡，组装后不会看到明显的合模线痕迹，兼顾外观质感和加工成本。拨块表面的字符采用模内注塑的凹刻工艺，不会因为长期手指摩擦出现字符磨损脱落的问题，字符的深度控制在0.1毫米，不会因为刻字过深导致拨块壁厚不均出现缩水凹痕。
