镂空螺旋旋转楼梯结构设计方案

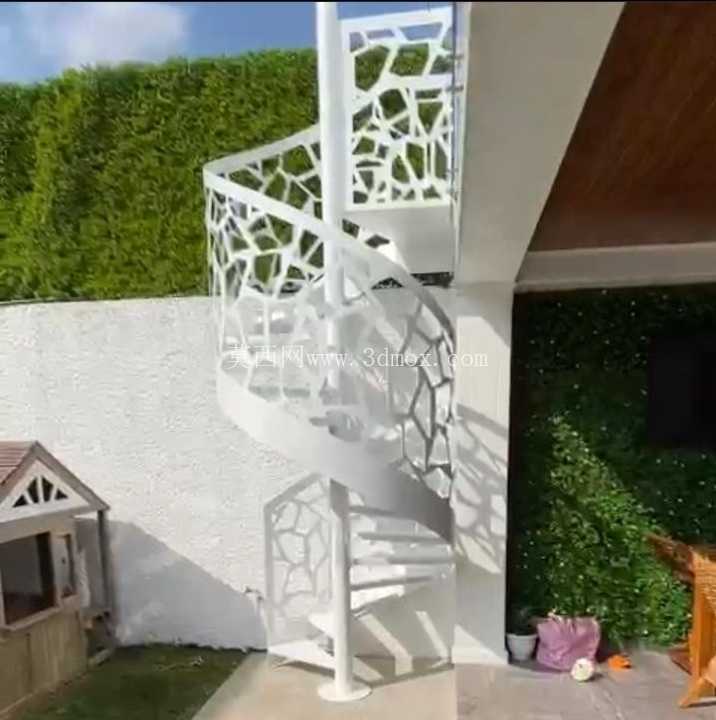

这款镂空螺旋梯的设计，最初是针对小型loft空间、商业展厅夹层的垂直通行需求做的结构方案，区别于常规封闭式踏步的螺旋梯，整体采用镂空网格的侧板设计，在保证结构强度的前提下，大幅降低了构件自重，同时弱化了楼梯对空间的视觉遮挡，适配采光条件一般的狭小垂直通行区域。从实际使用场景来看，这类结构既可以用在私人住宅的夹层连通，也能作为商业空间的装饰性通行构件，比如文创园区的loft办公区、网红店铺的二层接驳，甚至户外景观区域的登高步道，镂空的结构不会阻挡光线穿透，安装后不会让小空间产生逼仄的压抑感。

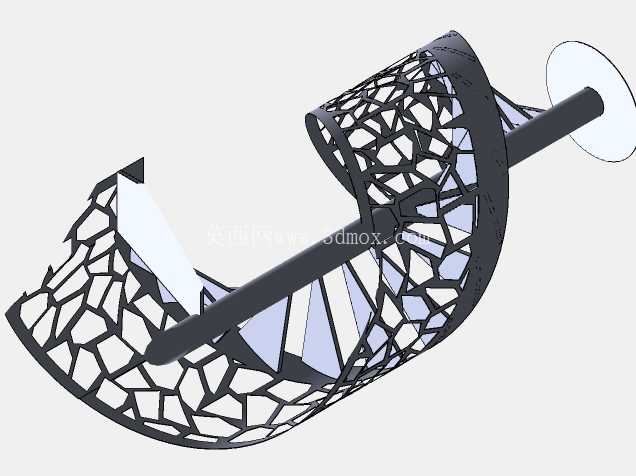

设计过程中首先敲定的是中心承重轴的参数边界，整梯的所有荷载最终都传递到中心主轴上，主轴采用空心圆管截面，在满足抗扭、抗弯强度要求的同时控制整体重量，上下两端分别通过法兰盘与上层楼板、地面基础做固定连接，安装时需要保证主轴的垂直度偏差控制在千分之一以内，避免梯段旋转过程中出现偏心晃动。梯段的螺旋升角经过多轮校核，最终设定在舒适通行的角度区间，踏步宽度从靠近主轴位置的最小通行宽度，向外缘逐步加宽，保证行人落脚区域有足够的支撑面，不会出现踩空风险。

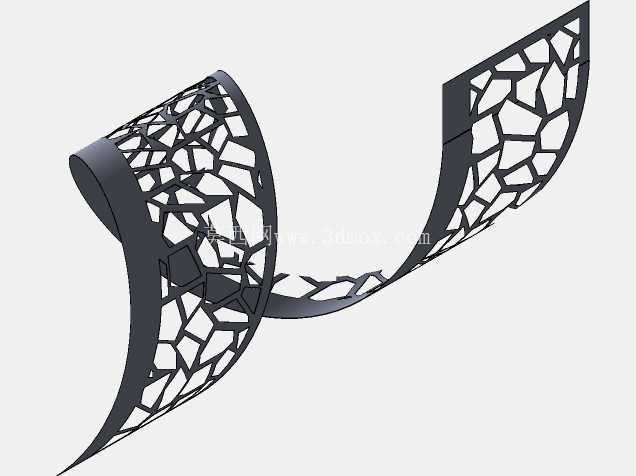

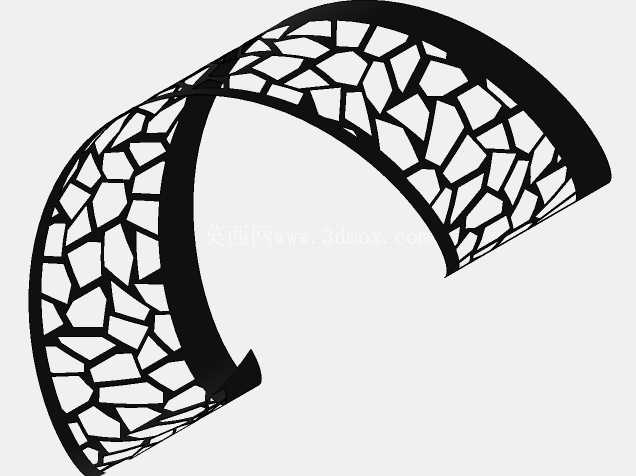

外侧的镂空围护结构是这个设计的核心特点，没有采用传统的封闭式栏板或者金属栏杆，而是用不规则多边形的网格结构做一体化的侧板兼护栏，网格杆件的排布经过力学拓扑优化，每根杆件都沿着梯段受力的传力路径布置，既可以作为侧向围护防止人员跌落，也能辅助承担梯段的部分荷载，减少踏步板的变形量。网格的空隙尺寸经过安全校核，控制在不会出现儿童头部卡滞的安全范围内，同时保证视觉上的通透感，光线可以从各个方向穿过网格，在地面和墙面上投射出规律的几何阴影，兼具结构实用性与装饰效果。

安装边界方面，整梯的水平投影为标准圆形，安装前需要确认上层楼板的开口尺寸与梯段外径匹配，地面基础需要有足够的承重能力，能够承受整梯自重加上满布行人荷载的总重量，上下连接法兰的固定螺栓需要采用膨胀螺栓或者化学锚栓，根据基础材质的不同选择对应的固定方式。踏步板采用与网格结构同材质的板材，与梯段骨架做焊接或者螺栓固定，表面可以根据使用场景做防滑处理，比如铺设防滑垫、做表面压花或者滚纹，避免行人上下时滑倒。

从结构受力的角度看，这种镂空设计相比传统的钢板封闭式螺旋梯，自重降低了近四成，对于上层楼板承重能力有限的改造项目非常友好，不需要额外对楼板做加固处理就能安装。同时网格结构的抗风性能更好，如果用在户外景观区域，风可以直接从网格空隙穿过，不会产生太大的风荷载，减少了基础的受力负担。设计过程中也考虑了加工的便利性，所有网格杆件都可以通过数控切割下料后拼装焊接，不需要复杂的成型模具，加工成本可控，拼装时可以按照梯段的分段编号在现场组装，不需要大型吊装设备，适合狭小空间的施工作业。

实际使用中，这类螺旋梯的通行效率虽然不如直跑楼梯，但是在节省空间方面有不可替代的优势，相同层高下，螺旋梯的水平投影面积仅为直跑楼梯的三分之一左右，对于空间利用率要求高的场景非常适配。镂空的设计也方便后期的清洁维护，不会像封闭栏板那样积攒灰尘，擦拭或者冲洗都很方便，杆件表面做防腐喷涂处理后，无论是室内干燥环境还是户外潮湿环境都能长期使用，不会轻易出现锈蚀掉漆的问题。
