星型布局活塞式径向发动机装配结构

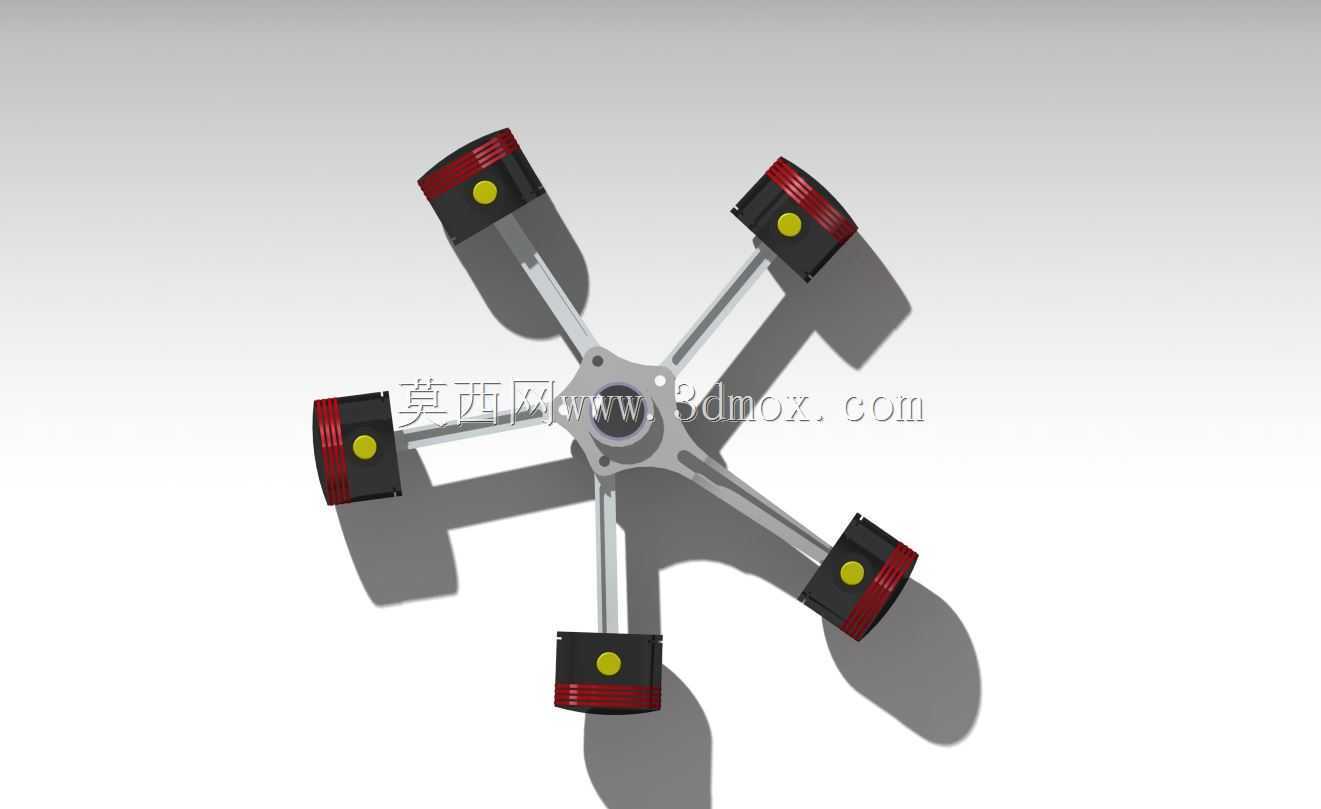

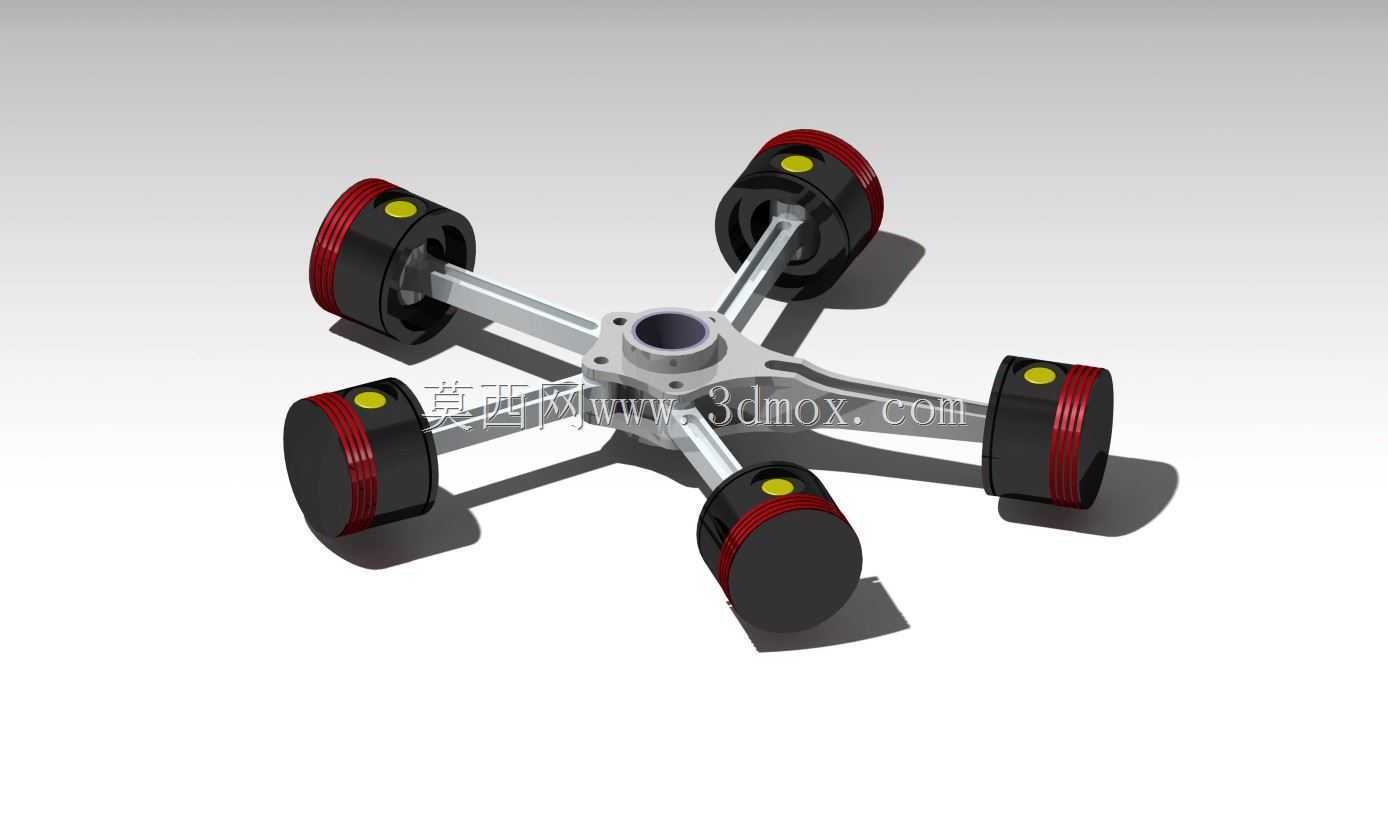

　　在轻型通航飞机、早期摩托动力单元、小型应急发电机组的动力选型场景中，径向发动机凭借紧凑的轴向尺寸、优异的风冷散热效率，始终占据着不可替代的应用位置。这套装配结构采用五缸星型均布布局，所有气缸以中心曲轴轴线为圆心，沿圆周方向72度等角分布，相比直列、V型动力布局，能在更小的轴向安装空间内实现更大的排量输出，尤其适配对动力单元径向尺寸包容度高、轴向安装空间受限的设备场景。从实际功能逻辑来看，这套结构的核心作用是将五个活塞的往复直线运动，通过各自铰接的连杆同步传递到中心曲轴的曲柄销位置，将燃料燃烧产生的直线推力转化为曲轴的旋转扭矩输出。设计过程中首先要解决的是多连杆同步运动的干涉问题：每根连杆的大端采用共用曲柄销的铰接设计，

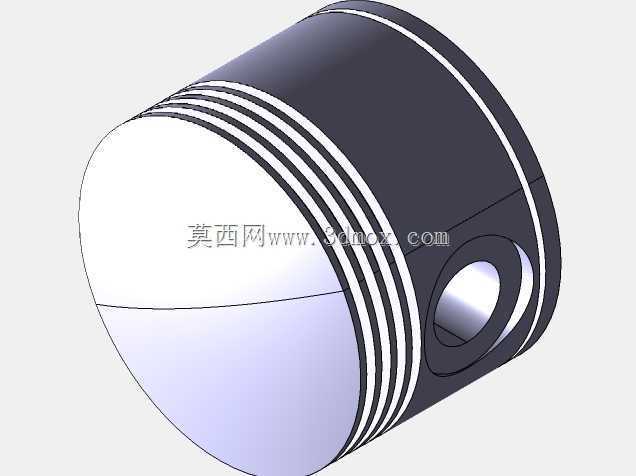

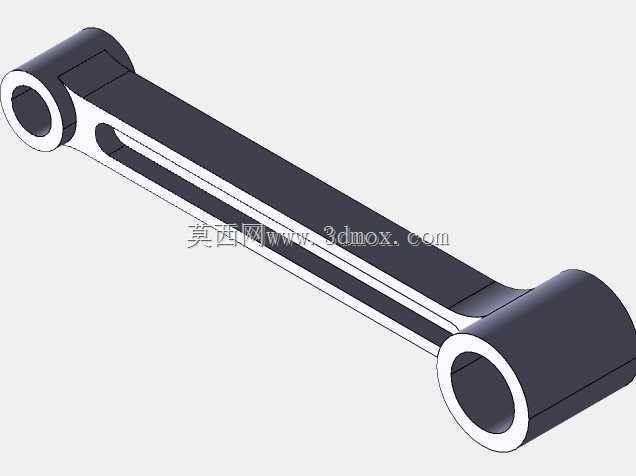

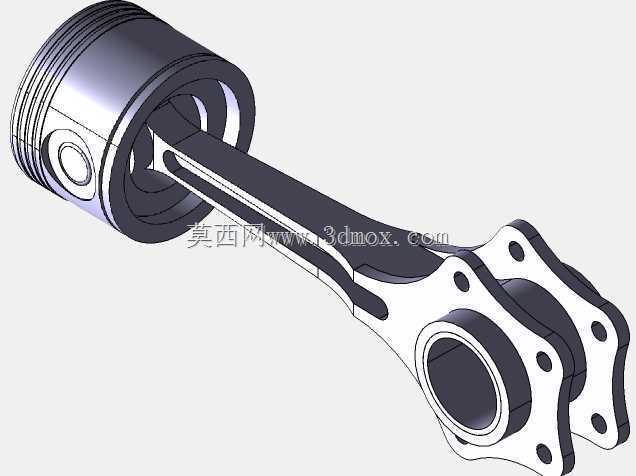

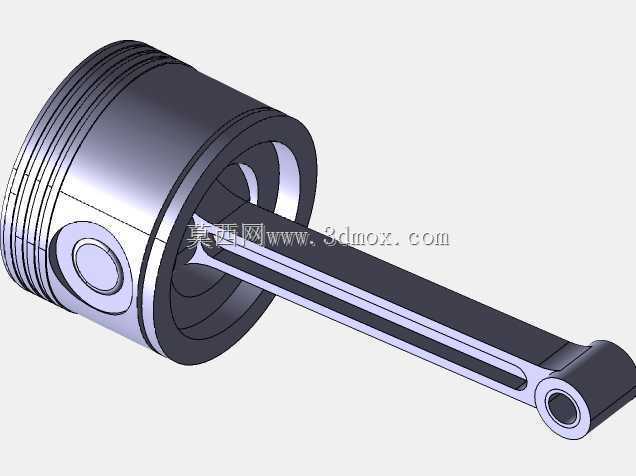

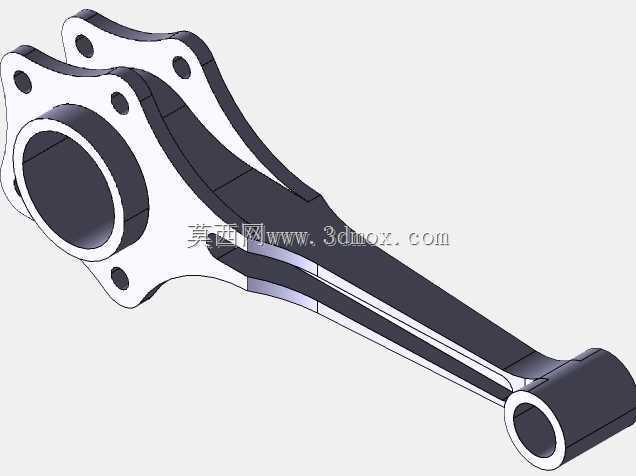

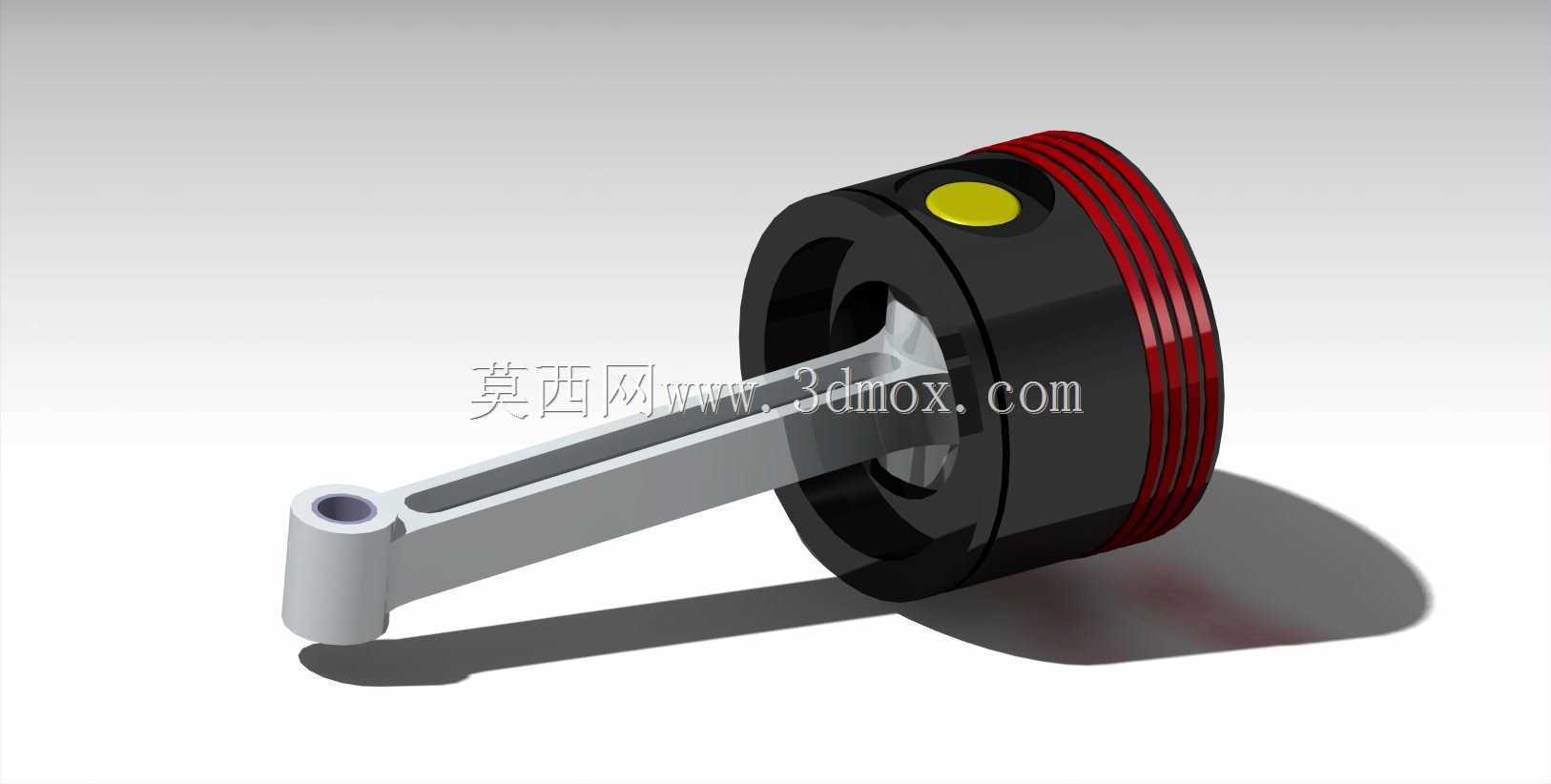

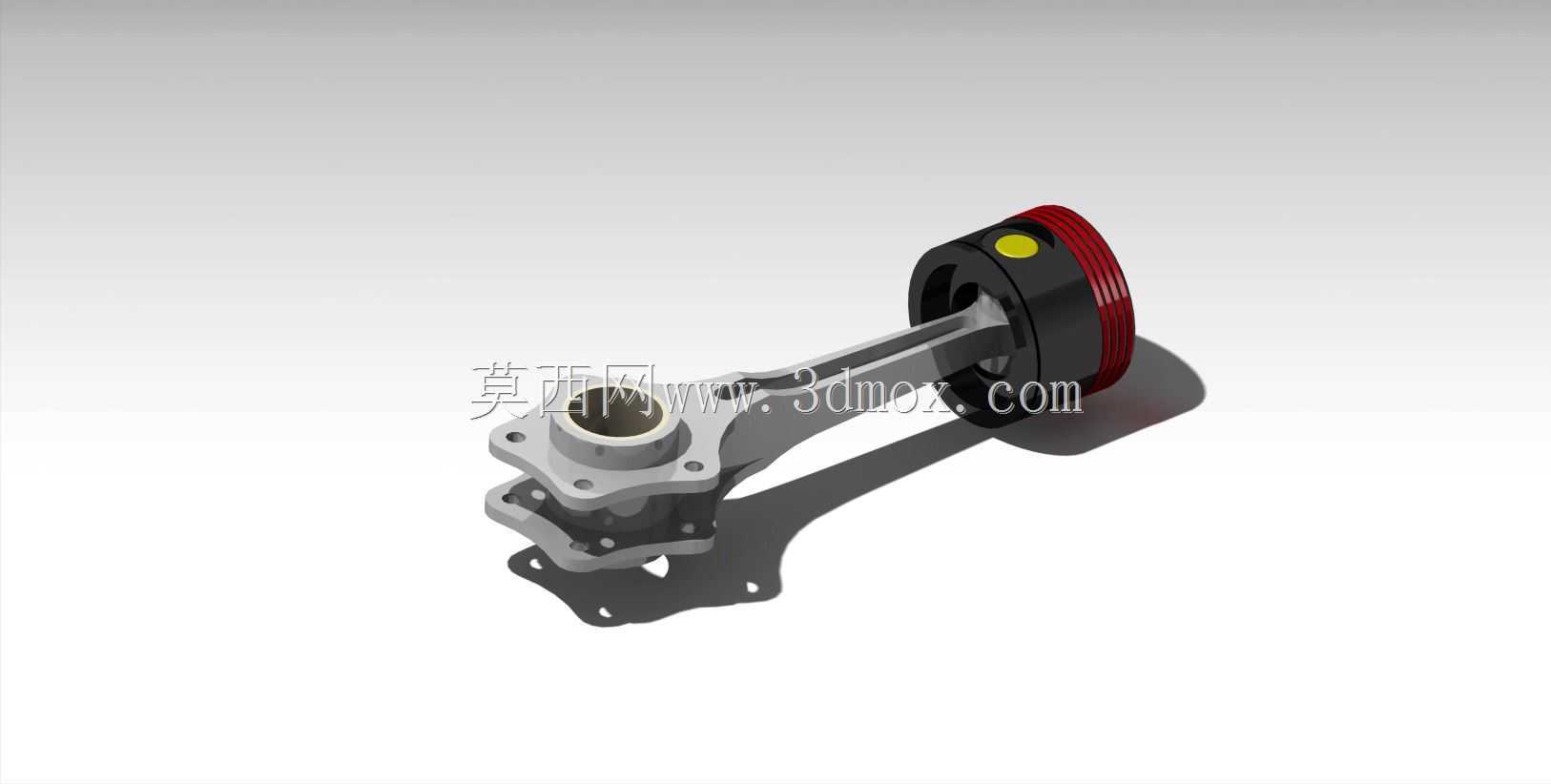

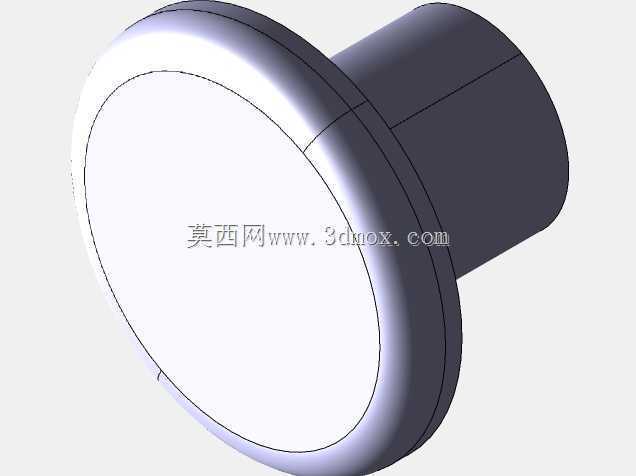

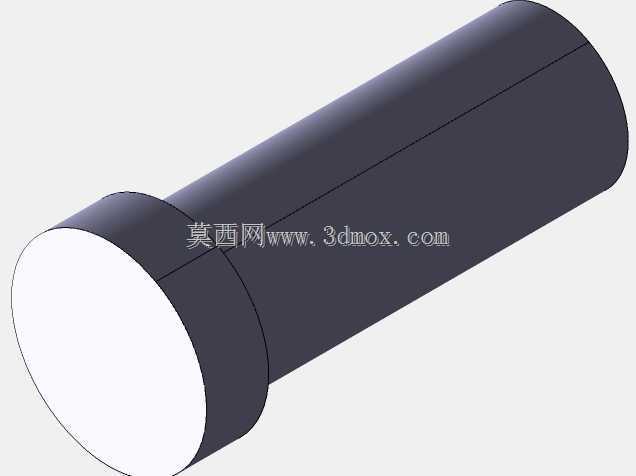

　　主连杆直接定位在曲柄销上，其余副连杆通过铰接耳座与主连杆的大端凸缘连接，这种结构能避免多连杆独立铰接时曲柄销长度过大、曲轴刚度不足的问题，同时保证各活塞的运动相位差严格保持72度，让动力输出的扭矩波动控制在合理区间，减少运转过程中的振动冲击。从安装边界来看，整套结构的径向最大尺寸由活塞处于下止点时的气缸外壁位置决定，轴向尺寸仅覆盖曲轴前端输出端到后端飞轮连接位的跨度，安装时需要预留的径向空间远小于同排量的直列多缸结构，风冷气流可以直接掠过每一个气缸的外壁散热片，不需要设计复杂的水冷管路，大幅降低了动力系统的维护复杂度。活塞组件采用带两道气环一道油环的密封结构，活塞销与连杆小端采用浮动式连接，

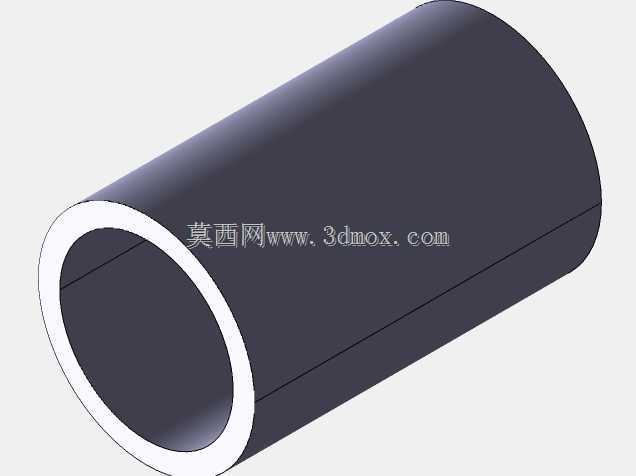

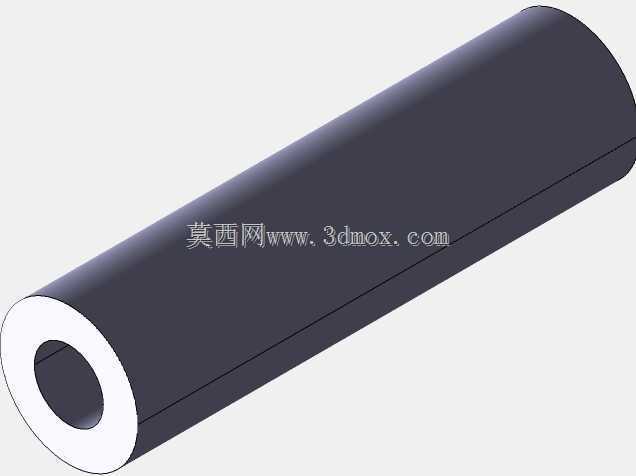

　　工作时活塞销可以在销孔和连杆衬套间小幅转动，让磨损均匀分布，延长组件使用寿命。中心的星形连接架是整个装配的定位基准，加工时需要严格保证五个连杆安装孔的位置度公差，确保各气缸的轴线全部交汇于曲轴的中心轴线，避免运转过程中出现偏磨、卡滞的问题。曲轴采用整体锻造结构，曲柄销的表面经过渗碳淬火处理，硬度满足长期承受交变冲击载荷的使用要求，曲轴两端分别设置轴承安装位，前端用于连接动力输出法兰，后端预留启动电机、飞轮的安装接口。在实际装配流程中，需要先将活塞环按照开口错位120度的要求装入活塞环槽，再将活塞销压入活塞与连杆小端的连接孔，完成活塞连杆组件的分装后，再依次将五组组件通过星形架定位到中心曲轴位置，最后扣上气缸套完成整体装配。

　　这套结构的设计难点在于多运动副的公差匹配，连杆大端与曲柄销的配合间隙需要控制在合理范围，间隙过大会导致运转噪音大、机油压力不足，间隙过小则会出现热态下抱轴的故障；活塞与气缸壁的配合间隙需要结合工作温度下的热膨胀量设定，保证冷态启动不敲缸、热态运转不拉缸。对于三维建模从业者来说，搭建这套结构时需要重点验证运动仿真过程中的干涉情况，尤其是活塞到达上止点、下止点位置时，连杆与星形架、气缸套下沿的间隙是否满足设计要求，各运动部件在全行程内是否存在碰撞风险。从实际使用场景的适配性来看，这种径向结构的发动机不需要复杂的冷却系统，可靠性更高，在高海拔、低温环境下的启动性能优于同排量的水冷直列发动机，因此在小型通用航空飞行器、雪地摩托、便携应急动力站等设备上仍有广泛的应用空间。建模过程中需要注意各零件的装配基准统一，所有零件的建模原点都要对齐到曲轴的中心轴线，方便后续生成工程图时标注形位公差，也能为后续的有限元强度分析、运动学仿真提供准确的模型基础。
