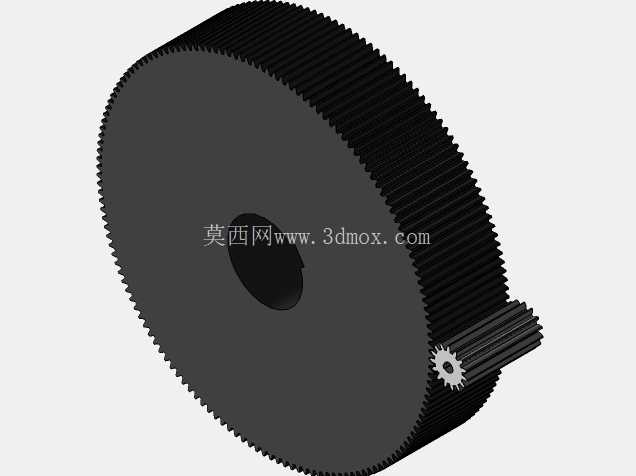

模数8压力角15度配对正齿轮传动结构

这套配对正齿轮结构，核心围绕大模数动力传动场景做适配设计，在矿山输送、重型冶金辊道、大型建材加工设备的主传动链路里，这类大尺寸直齿圆柱齿轮是传递大扭矩的核心基础件。先看实际使用层面的适配逻辑，小齿轮作为主动轮直接对接动力输出端，大齿轮作为从动件连接作业辊轴或者负载端，直齿结构的设计本身就规避了斜齿传动的轴向分力问题，不需要额外配置承受轴向载荷的推力轴承，能简化支撑端的结构设计，降低整套传动机构的装配复杂度，尤其适合低速重载、对传动轴向空间有严格限制的设备布局场景。

从设计思路上拆解，这套齿轮选用15度压力角而非常规20度压力角，核心考量是降低齿面接触应力，在大模数、大传动比的工况下，更小的压力角能让齿面啮合时的径向分力占比提升，切向传力的接触区域更平缓，适合持续重载、冲击载荷较小的连续作业场景，当然设计时也同步做了齿根抗弯强度的校核，避免小压力角带来的齿根厚度不足问题，通过调整齿顶高系数补偿齿根强度，匹配大扭矩传递的受力需求。参数层面，小齿轮齿数为20，齿宽273.4mm，分度圆直径120mm，大齿轮分度圆直径1200mm，对应传动比为10，这个传动比设置刚好适配常规四级电机输出转速到作业端转速的减速需求，不需要额外串联多级减速机构，能缩短传动链的总长度，减少多级传动带来的功率损耗和背隙累积。

安装边界上需要注意几个核心尺寸，小齿轮的内孔直接对接动力轴，设计时预留了标准平键槽的安装位置，装配时要保证小齿轮的齿宽比大齿轮宽出5-8mm，抵消轴系受热伸长、安装同轴度误差带来的啮合错位，避免出现轮齿局部偏载导致的早期点蚀失效。大齿轮采用辐板式结构，中心轴孔的直径要匹配负载端的主轴尺寸，辐板上预留的减重孔同时可以作为吊装孔，方便大尺寸齿轮的现场装配与后期维护更换，齿轮端面和支撑轴承的定位台阶要保留足够的轴向间隙，避免热胀后出现轴系卡滞。

实际工况适配中，这套齿轮的啮合侧隙按照GB/T 10095的8级精度设置，适合闭式齿轮箱的油浴润滑场景，齿面粗糙度控制在Ra1.6以下，能减少啮合过程中的摩擦损耗，运行时的传动效率可以稳定保持在0.96以上。如果是开式传动场景使用，需要额外在齿面做淬火处理提升硬度，应对粉尘、杂质带来的磨粒磨损问题。建模过程中，齿廓采用标准渐开线生成，齿根过渡圆角按照0.38倍模数设置，避免应力集中导致的轮齿断裂，配对齿轮的啮合位置做了静态干涉检查，保证全齿宽啮合时无卡滞、无齿顶干涉，中心距的公差按照H7级精度控制，保证侧隙处于合理区间，既不会因为侧隙过大导致传动冲击，也不会因为侧隙过小出现卡齿、润滑脂无法进入啮合面的问题。

在设备布局时，要注意这套齿轮副的中心距为660mm，安装时要保证两轴的平行度公差在0.05mm/m以内，否则会出现轮齿一端接触的偏载问题，大幅缩短齿轮使用寿命。小齿轮的悬臂长度不能超过轴径的1.5倍，避免轴系受载变形导致啮合错位，大齿轮因为直径较大，装配时要做动平衡校正，平衡等级按照G6.3级设置，避免高速转动时出现过大的振动，影响整套设备的运行稳定性。
