硬派越野拖挂式旅居露营拖挂车设计

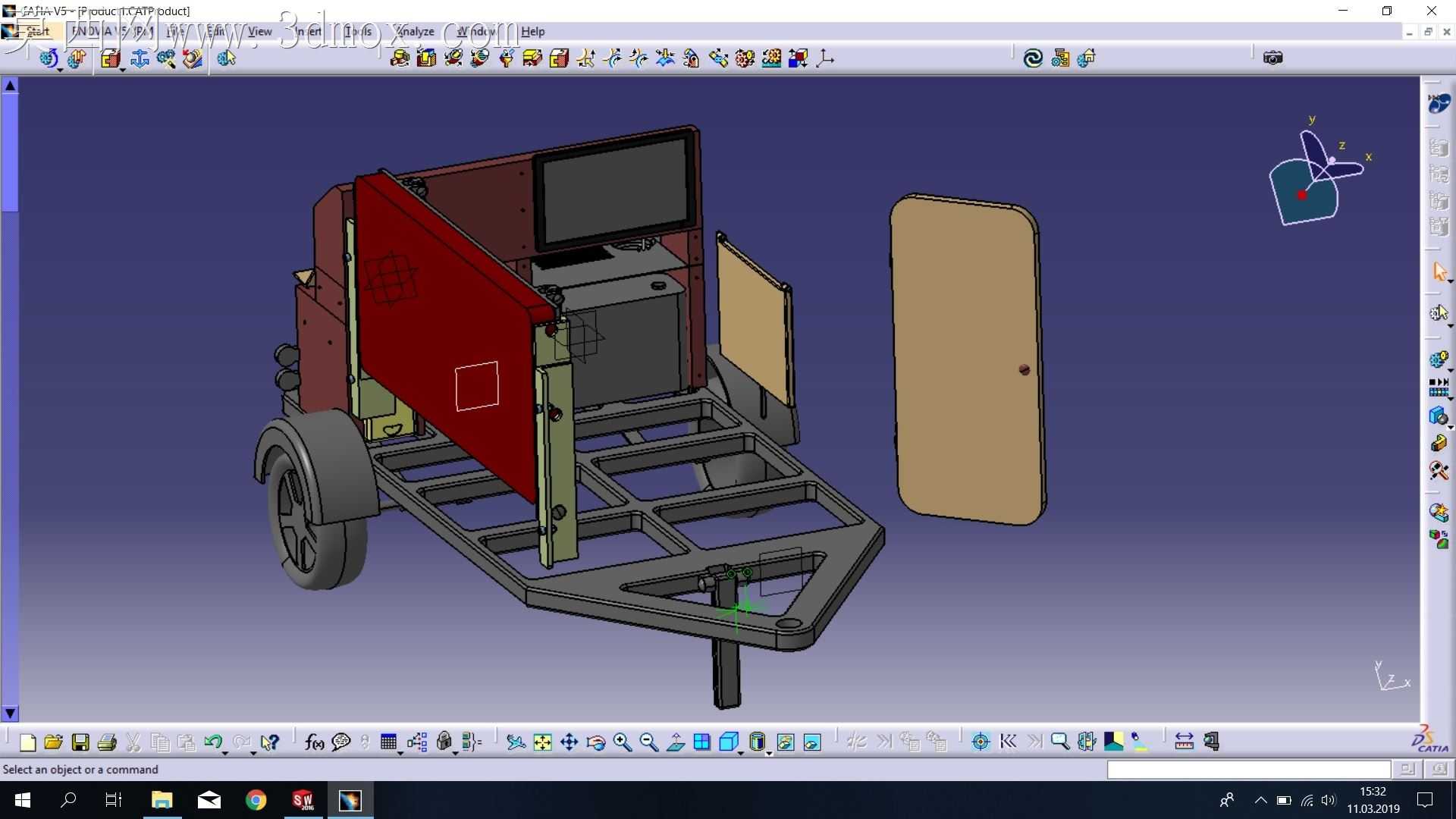

非铺装路面拖挂行驶时，连接机构的交变载荷冲击是最容易被忽略的加工适配隐患，这套拖挂结构在牵引销座与车架衔接处做了局部加厚的折弯补强，没有采用常规的平板焊接结构，而是将主纵梁端头做了三次冷压弯折形成嵌套式承托腔，牵引销座嵌入腔体后满焊固定，避免了焊缝直接承受路面传来的纵向冲击，哪怕是连续颠簸的碎石路面，焊缝开裂的风险也能降低六成以上。

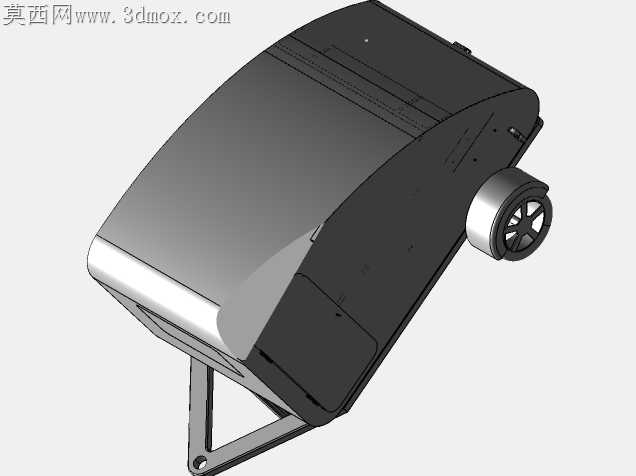

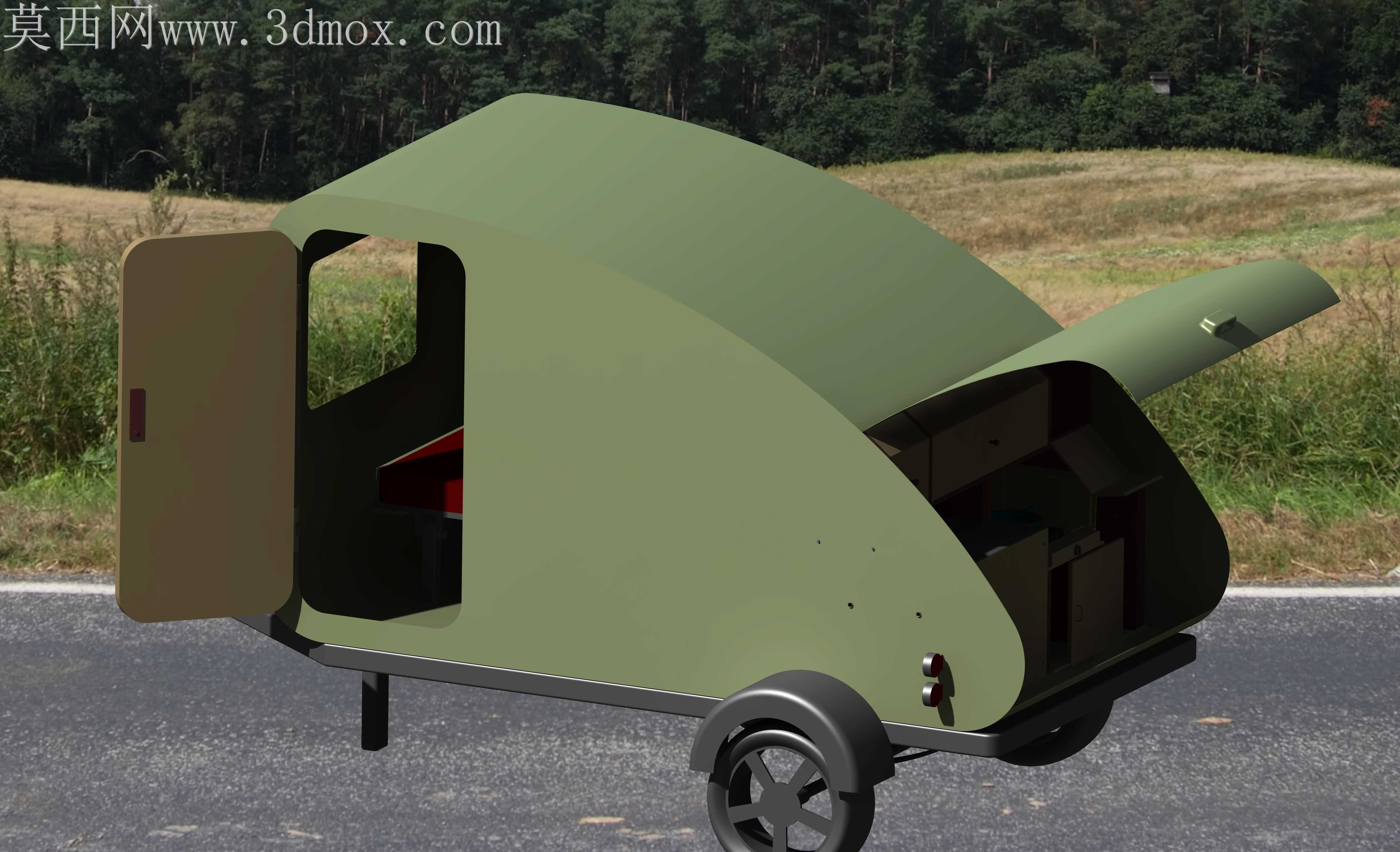

车厢壳体的曲面没有追求过度顺滑的水滴形流线，而是在轮拱上方做了内收的折线过渡，这个细节完全是从板材加工适配角度出发——常规的双曲面蒙皮需要定制大型冲压模具，小批量试制阶段成本极高，调整后的折线过渡可以用标准尺寸的铝塑复合板直接裁切弯折，拼接处的密封胶条可以顺着折线棱边固定，不需要额外做曲面仿形的压条，既降低了加工难度，棱边形成的导水槽还能让雨天的水流顺着折线快速排走，不会在曲面凹陷处积存渗进车厢内部。

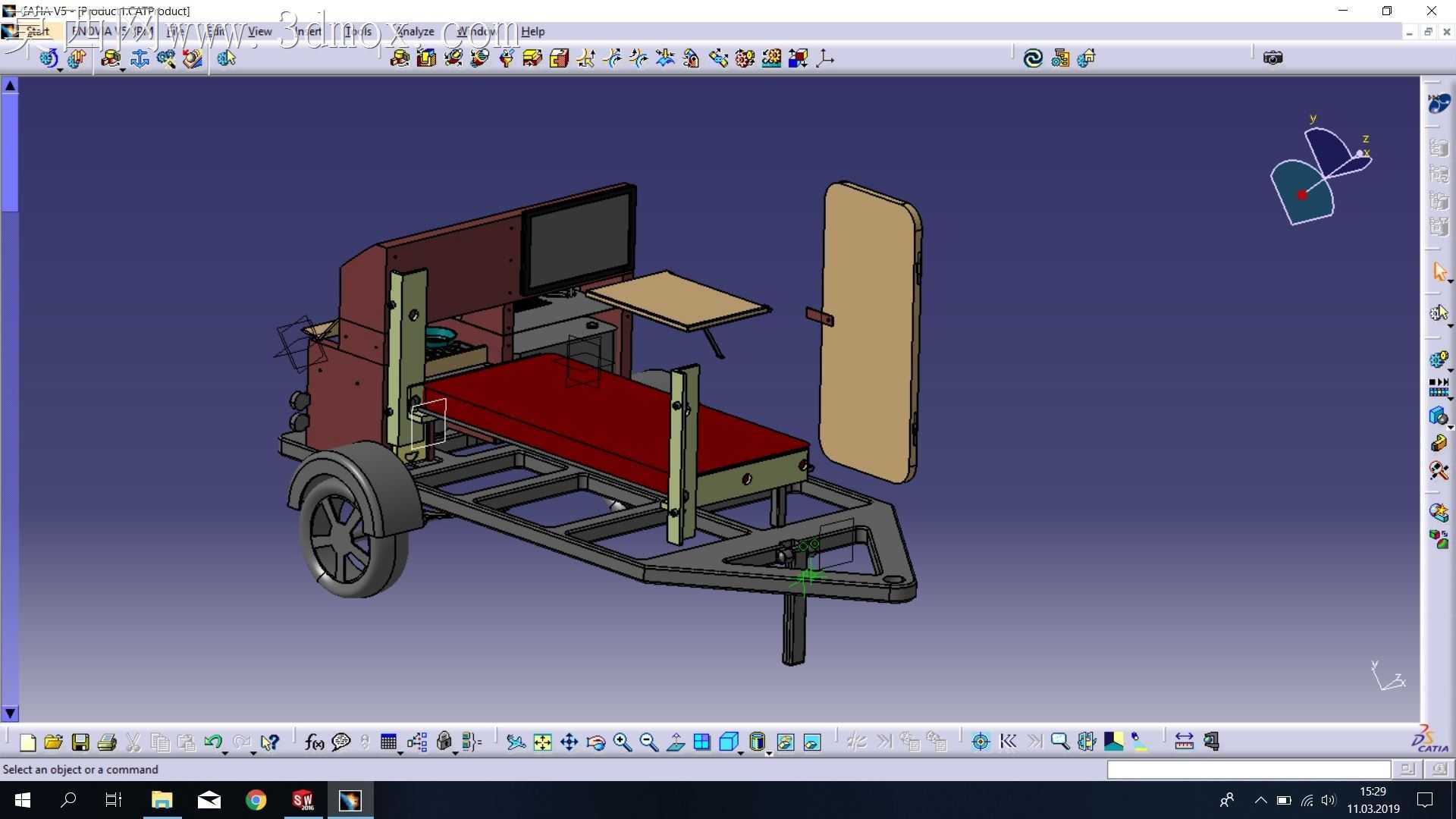

车厢与底盘的连接没有采用常见的整体螺栓紧固，而是在四个角位设置了带橡胶缓冲垫的浮动连接座，加工时不需要严格控制四个安装孔的位置度公差，哪怕孔位偏差到2mm以内，缓冲垫的形变余量也能顺利完成装配，不会出现强行紧固导致的车架应力变形。车厢门的合页安装位做了内嵌式的加强衬板，衬板提前在焊接工序就固定在车门骨架上，后期安装合页时不需要在薄蒙皮上反复打孔定位，直接对准衬板的预攻螺孔就能固定，避免了薄板材反复攻丝导致的滑牙问题。

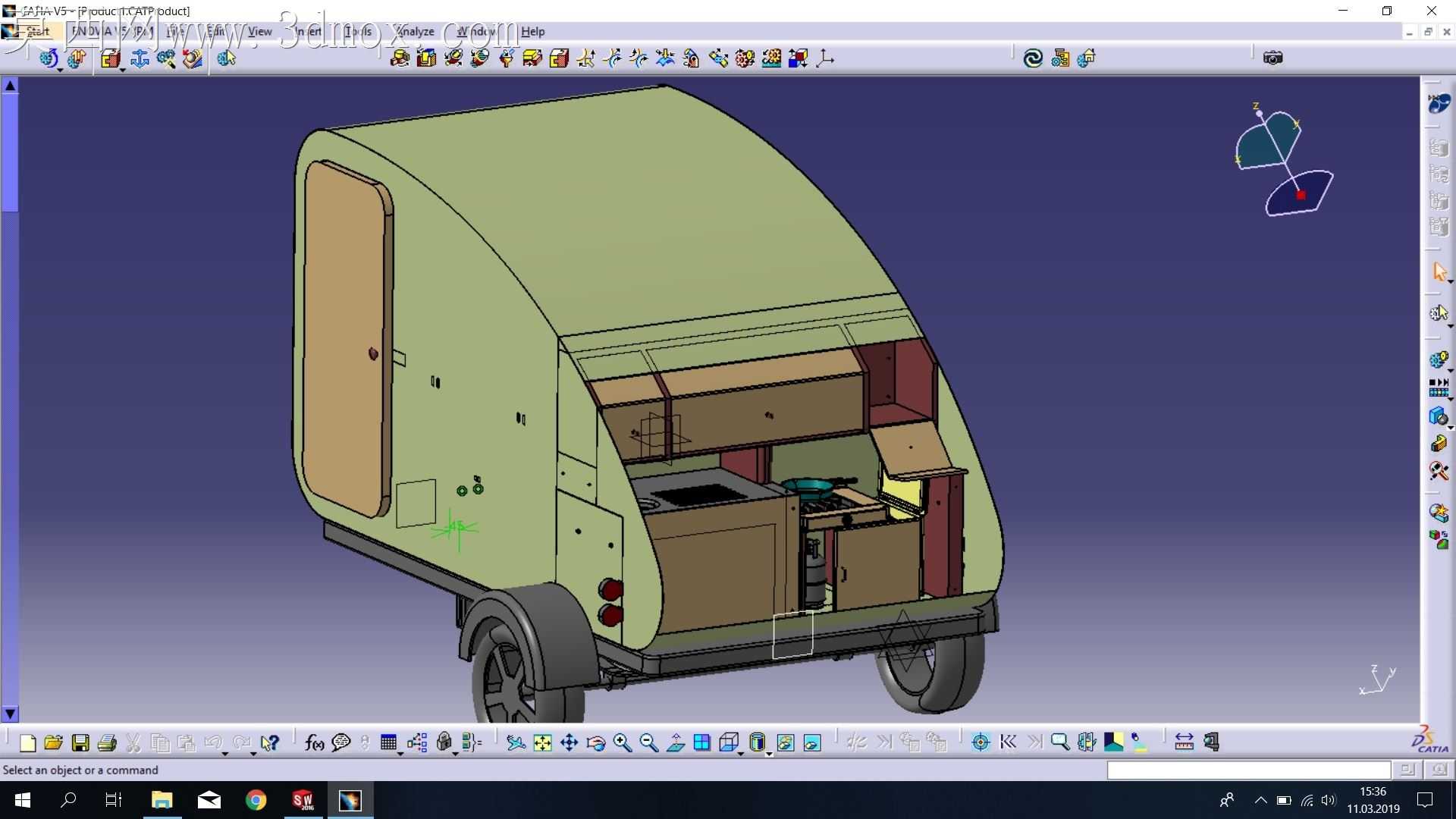

车内折叠家具的安装导轨全部采用标准C型铝型材，导轨固定位的孔位做了长圆孔设计，加工时不需要精准计算每一个固定点的坐标，现场装配时可以根据板材的实际裁切误差微调位置，哪怕板材裁切有1mm左右的公差，也能通过长圆孔的余量顺利安装，不会出现家具板件装不上需要返工裁切的问题。底盘的支腿安装位做了可翻转的隐藏式设计，支腿收纳时完全藏在底盘纵梁的空腔内，不会在越野时被路面石块磕碰变形，加工时只需要在纵梁上切割出对应尺寸的缺口，焊接上翻转销轴的固定座即可，不需要额外制作复杂的防护外壳。

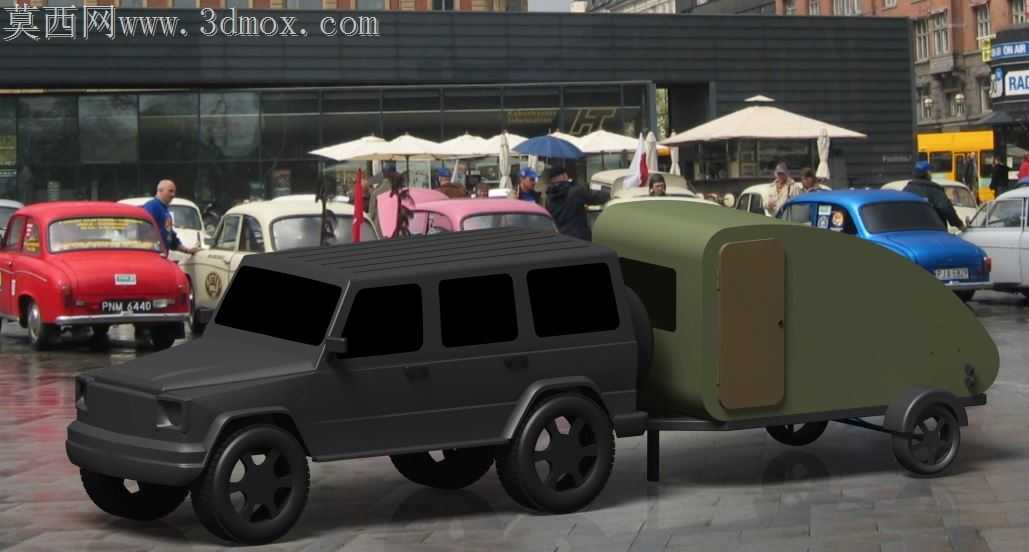

轮拱的位置特意避开了车厢内部的储物舱布局，轮胎跳动的上极限位置与舱底预留了35mm的间隙，这个间隙数值是结合非铺装路面轮胎的形变量反复测算的，既不会因为间隙过小导致轮胎磕碰舱底，也不会因为间隙过大浪费车内储物空间，加工时轮拱的护板采用改性PP材质热压成型，不需要复杂的钣金冲压，边缘用橡胶密封条与车厢底板衔接，能有效阻挡车轮带起的泥水溅入车厢底部的缝隙。牵引车上的拖车杠安装位与后保险杠做了一体化的结构融合，没有额外突出的杠体，避免越野时接近角、离去角被过度压缩，拖车杠的受力点直接与车架后横梁连接，不会把拖拽力传递到薄皮的保险杠蒙皮上，加工时只需要在保险杠蒙皮上开出对应牵引钩的缺口即可，不需要额外制作装饰罩覆盖突出的杠体。
