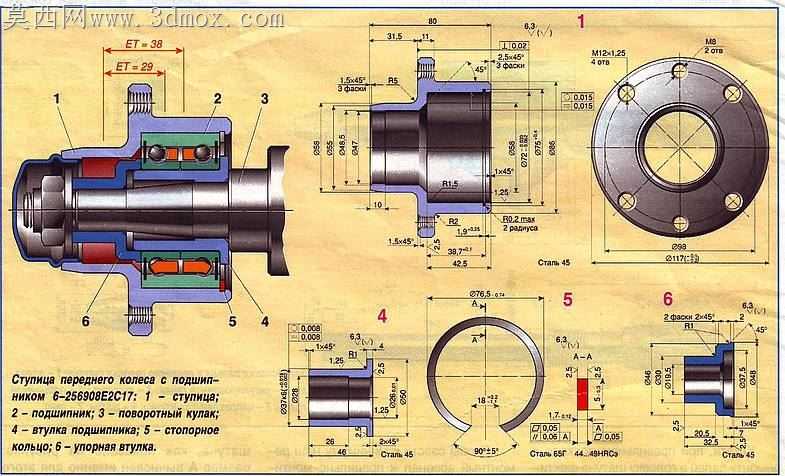

俄式汽车前轮轮毂带轴承装配结构

轮毂轴承单元的装配间隙控制一直是底盘零部件加工装配里的高频痛点，过松会引发行驶跑偏、轮胎偏磨，过紧则会导致轴承烧蚀、转向卡滞，这套俄式前轮轮毂结构在公差匹配上的细节处理，刚好踩中了现场装配的核心矛盾点。翻遍整套图纸的尺寸标注，能看到轴承安装位的轴颈公差带被压在0.012mm的区间内，对应轮毂壳体内孔的公差带反向收窄到0.01mm，两者配合时刚好形成过渡偏紧的配合状态，不需要额外加热壳体就能用专用工装压装到位，避免了热装过程中轴承润滑脂提前失效的隐患。卡环槽的位置尺寸标注没有留常规的0.2mm调整余量，槽宽公差控制在0.08mm，对应配套的止动卡环厚度公差匹配到0.05mm，卡环装入后轴向窜动量被限制在0.03mm以内，既不会因为窜动产生行驶异响，也不会因为卡接过死导致轴承滚动体卡滞。法兰端的六个安装孔位置度标注带了最大实体要求，现场装配时即便螺栓孔有轻微的位置偏差，也能在公差补偿范围内顺利对位，不会出现强行拧螺栓导致的法兰面翘曲问题。转向节连接的轴颈处做了1.5mm的退刀槽，槽角处留了R0.5的圆角，没有采用常见的直角退刀结构，能大幅降低交变载荷下的应力集中风险，避免长期颠簸路面行驶出现轴颈断裂的问题。两个轴承之间的隔套长度经过尺寸链验算，压装后刚好给轴承预留了合理的预紧量，不需要装配时反复调整垫片厚度，能把单台份的装配时间压缩近四成。密封结构的配合面粗糙度要求达到Ra1.6，没有过高追求镜面加工效果，既能保证密封圈的唇边贴合度，防止泥水进入轴承腔，也不会因为加工精度要求过高抬升单件加工成本。止推衬套的端面做了0.2mm的卸荷槽，装配时衬套端面不会和轴承内圈整面硬接触，转动过程中能减少不必要的摩擦阻力，降低行驶过程中的动力损耗。整套结构没有冗余的调整零件，所有配合尺寸都经过装配公差链的闭环验算，哪怕是新手装配工按照作业指导书操作，也能把装配精度控制在合格区间内，不会出现人为操作导致的装配质量问题。
