48V1000W直流电机速度控制器结构设计

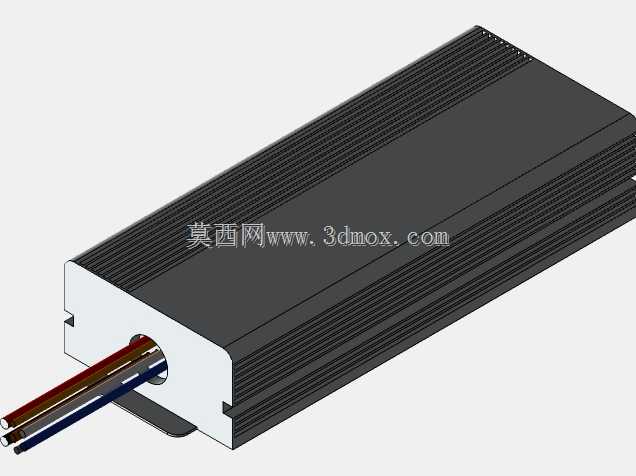

　　这款速度控制器主要面向低压直流动力场景的转速调节需求，常见于短途电动代步车辆、小型工业输送线驱动单元、户外便携动力设备的动力管控环节，核心作用是接收操控端的调速信号，调整输出到直流电机的电压与电流参数，实现动力输出的线性可控，避免电机直接满压启动带来的冲击电流损伤绕组，也能让操作人员根据实际负载工况灵活调整运行转速，匹配不同作业场景的动力需求。从结构设计来看，外壳采用拉伸铝型材一体成型的方案，型材表面做了平行散热齿结构，没有额外加装独立散热风扇，依靠铝型材本身的高导热特性，配合大表面积的散热齿，就能把内部功率器件工作产生的热量快速传导到外界环境，这种无风扇的密封结构能更好地适配多尘、轻度溅水的户外使用场景，

　　减少外部杂质进入壳体内部造成电路短路的风险。壳体两端采用端盖封边的结构，其中一端预留了专用的出线开孔，多股动力线与信号线从开孔处穿出，开孔位置做了圆角过渡处理，避免尖锐棱边割破线缆绝缘层，出线端可以配套防水格兰头或者护线套，进一步提升接线位置的防护能力。壳体底部预留了带安装孔的固定支耳，支耳和铝型材壳体为一体化结构，不需要额外加装固定支架，安装时可以直接通过螺栓将控制器固定在设备的安装平面上，安装孔位的间距适配多数小型电动设备的预留安装位，不需要对安装基面做额外的打孔改造。内部的电路布局采用分层设计，功率器件直接贴合在铝壳内壁上，中间填充导热硅胶片降低接触热阻，控制电路与功率电路做了物理分隔，

　　减少大电流走线对弱信号控制回路的电磁干扰，保证调速信号的传输稳定性。从安装边界来看，控制器整体为长条形结构，横截面为矩形，安装时需要在壳体周边预留至少15mm的散热空间，不要将散热齿面完全贴合在其他封闭结构上，避免影响空气对流降低散热效率；出线端需要预留足够的线缆弯折空间，避免线缆过度弯折造成线芯断裂，接线时需要区分动力线与信号线的走线方向，强电与弱电走线不要捆绑在一起，减少信号干扰的概率。在实际选型匹配时，这款控制器适配额定电压48V、额定功率1000W以内的直流有刷电机，过载能力可以支撑短时间的启动大电流，内部集成了过流、过温保护逻辑，当负载电流超过阈值或者壳体温度过高时，会自动限制输出功率，避免功率器件烧毁。

　　壳体的阳极氧化处理层不仅提升了表面的耐磨性能，也能避免长期使用过程中铝壳表面出现氧化锈蚀的问题，适配户外使用的耐候需求。在三维建模过程中，需要重点关注铝型材散热齿的拔模角度，拉伸型材的截面要保持一致，避免出现结构干涉；端盖与型材的配合公差要控制在合理范围，既保证装配时的便利性，也能避免配合间隙过大导致防护等级下降；出线孔的位置要和内部电路板的接线端子位置对齐，避免装配后线缆出现过度拉扯的问题；固定支耳的安装孔要做沉台设计，保证螺栓安装后头部不会突出支耳平面，影响安装的贴合度。
