快拆式密封检修盖板结构设计

这款快拆式检修盖板主要面向各类工业箱体、户外设备壳体、屋面检修口、过滤设备腔体的日常运维场景设计，解决传统螺栓固定式盖板拆装效率低、密封受力不均、紧固件易丢失的实际工程痛点。在实际工业现场，设备腔体的滤芯更换、内部线路检修、阀件调试都需要频繁开启检修口，传统多螺栓固定的盖板每次拆装需要逐一拧动紧固件，不仅耗时久，长期反复拆装还容易出现螺纹滑牙、螺栓掉落进设备腔体的风险，部分户外场景下螺栓锈蚀后甚至会出现盖板无法正常开启的问题，这款结构正是针对这些现场痛点做的针对性优化。

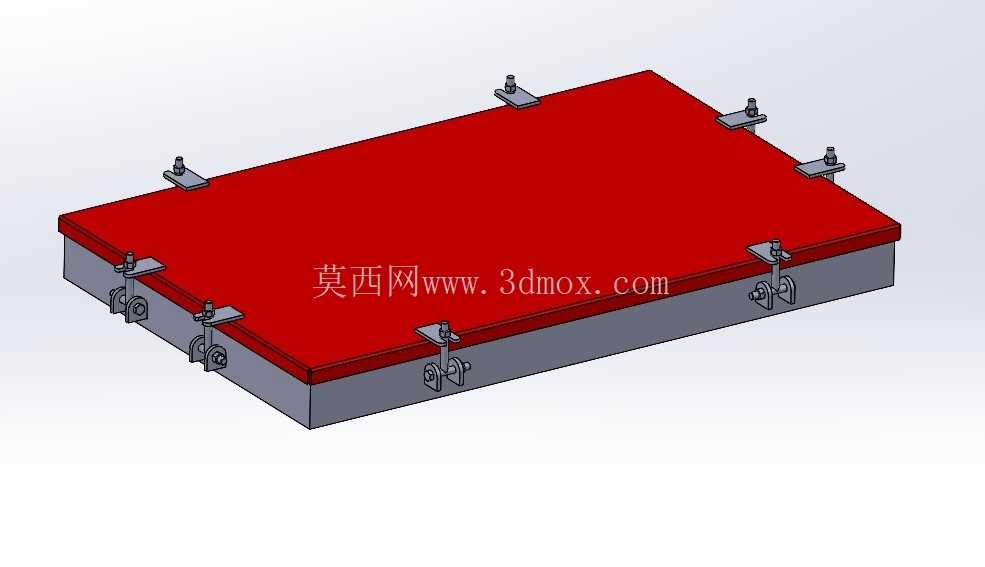

从结构功能来看，盖板主体采用平板式设计，上表面为平整密封面，下边缘与箱体开口的止口配合，周向均匀布置的快拆压紧锁扣是整个结构的核心功能部件，每个锁扣由焊接在箱体侧边上的固定座、铰接式压爪、带偏心凸轮的锁紧手柄组成，不需要额外工具，徒手扳动手柄即可完成锁紧或解锁动作，锁扣的压爪作用点距离盖板边缘的距离经过反复校核，确保每处压紧力都能均匀作用在盖板与箱体之间的密封胶条上，避免局部压合过紧导致胶条过早疲劳失效，或是局部压合不足出现渗水、漏尘的问题。

设计过程中首先确定的是安装边界尺寸，盖板的外形尺寸比箱体开口单边大出40mm的压合边宽度，这个宽度既能够给密封胶条留出足够的安装槽位置，也能给周向的锁扣留出足够的安装空间，不会出现锁扣与箱体加强筋干涉的问题。锁扣的布置间距控制在250mm以内，对于大尺寸的检修口来说，这个间距能够保证两个锁扣之间的盖板边缘不会因为压紧力不足出现翘边，尤其是在户外屋面使用场景下，遇到强降雨天气时，不会因为局部翘边出现雨水渗漏进室内或者设备腔体的问题。盖板的厚度根据覆盖的开口尺寸做匹配，常规1米以内跨度的开口采用3mm厚的钢板即可满足刚度要求，不会因为人员踩踏或者积雪荷载出现中部凹陷变形，如果是更大跨度的检修口，可以在盖板背面增加井字形加强筋，在不增加整体重量的前提下提升结构刚度，避免盖板变形导致密封失效。

在实际选型适配时，需要注意锁扣的压紧行程要匹配密封胶条的压缩量，常规三元乙丙密封胶条的最佳压缩量在30%左右，锁扣的偏心行程设计为5mm，刚好适配厚度8mm的密封胶条，锁紧后胶条被压缩至5-6mm，既能够保证足够的密封比压，又不会因为压缩量过大导致胶条失去回弹性，延长密封件的更换周期。锁扣的铰接位置做了防脱设计，手柄与固定座之间采用带开口销的铰接轴，长期反复开合也不会出现销轴脱落的问题，所有金属部件都可以根据使用场景选择碳钢喷塑或者304不锈钢材质，化工腐蚀场景或者沿海户外场景优先选择不锈钢材质，避免锈蚀导致锁扣卡滞。

不同于嵌入式检修盖，这款盖板采用外装式结构，不需要在箱体开口处加工复杂的内嵌止口，只需要在箱体开口周边焊接锁扣的固定座即可完成安装，对于现场改造的项目来说适配性更强，不需要对原有设备开口做大规模改动，只需要根据现有开口尺寸匹配对应大小的盖板，在周边合适位置焊接固定座就能完成升级改造。日常运维时，所有锁扣解锁后可以直接将盖板整体取下，没有任何连接部件牵绊，检修作业时不会因为盖板悬挂遮挡作业空间，作业完成后将盖板对齐放置在开口上，逐一扳动锁扣手柄即可完成锁紧，整个过程不需要携带扳手等工具，单人两分钟内即可完成开合操作，大幅提升日常运维的效率。针对部分需要防误开的场景，还可以在锁扣手柄位置增加挂锁孔，加装挂锁后非授权人员无法随意开启盖板，避免无关人员误开设备引发安全事故。
