对开式立式滑动轴承支撑座结构设计

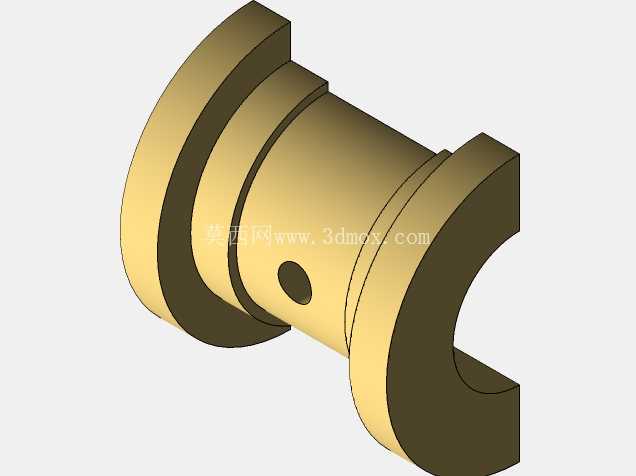

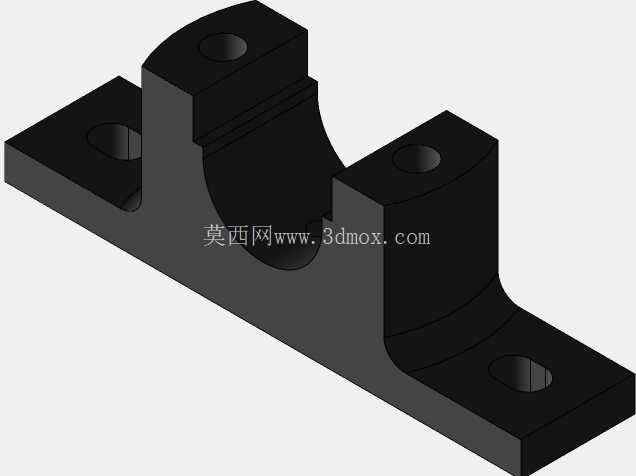

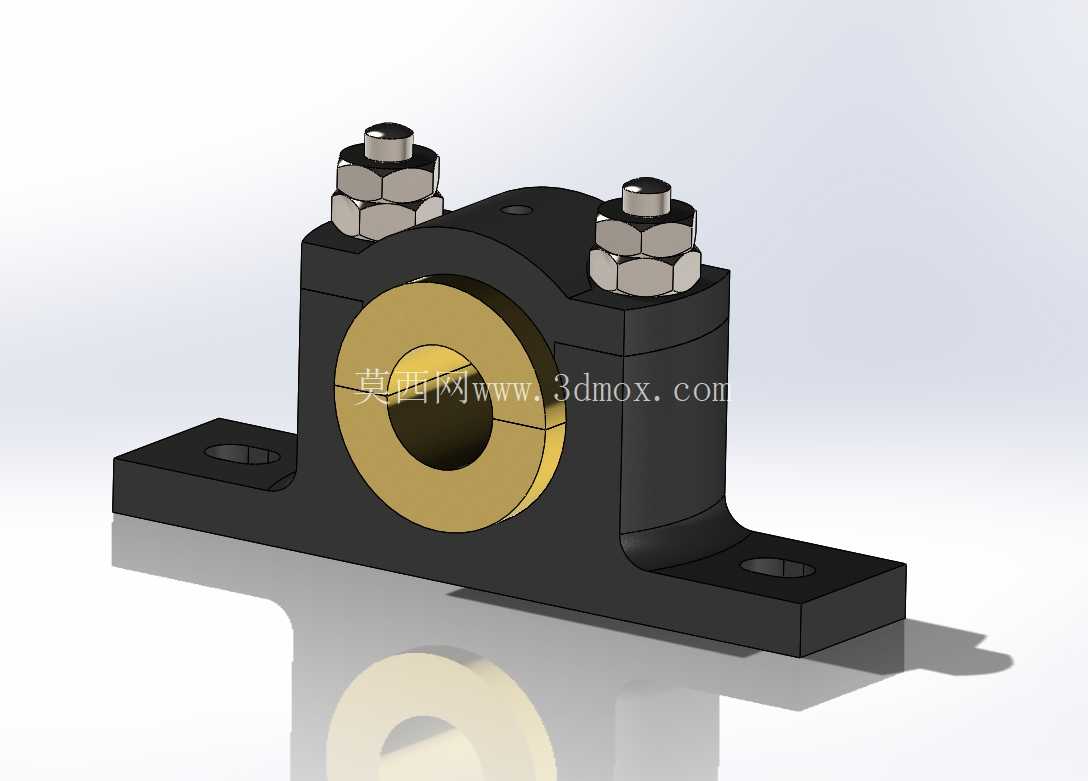

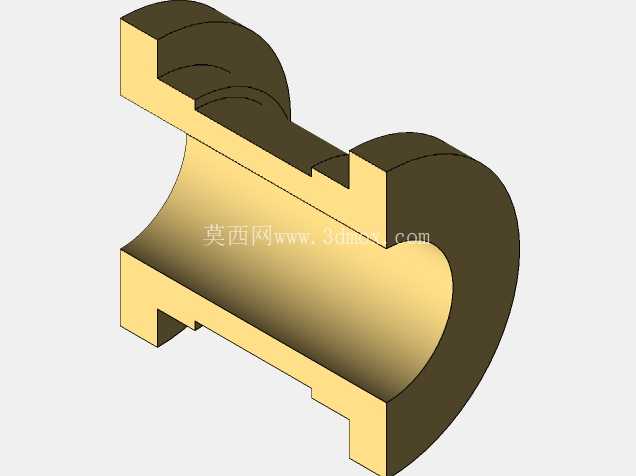

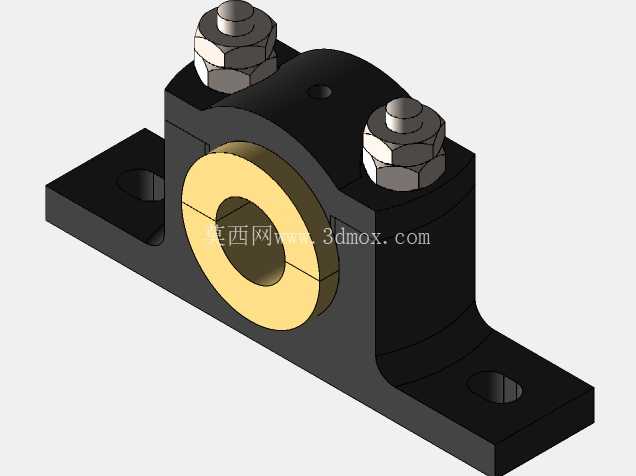

　　从结构功能来看，该支撑座采用分体式基座与上盖的组合形式，中间镶嵌铜质轴瓦，轴瓦为对开剖分结构，内孔直接与传动轴的轴颈配合，铜质材料的减摩特性能够在脂润滑或稀油润滑条件下降低轴颈转动时的摩擦损耗，同时铜材质的嵌藏性可以容纳润滑油中的微小杂质，避免硬颗粒刮伤轴颈表面，延长传动轴的使用寿命。基座底部设计为双安装耳结构，每个安装耳上预留沉头安装孔，安装时可以通过内六角螺栓或六角头螺栓将整个支撑座固定在设备的安装基板、机架横梁或者型材搭建的安装面上，沉孔设计能够让螺栓头部完全沉入安装耳内部，不会突出安装面干涉其他部件的布局，两个安装孔的中心距是安装边界的核心参数，选型时需要匹配设备安装面的预留孔位间距，避免出现孔位错位无法安装的问题。在中小载荷传动轴系的支撑布局里，这类对开式立式滑动轴承座的应用场景覆盖了轻工输送线、小型工装传动组、非标自动化设备的动力传递单元，区别于整体式轴承座的拆装局限，这种剖分结构的设计核心是解决轴系预装后无法从轴端套装支撑件的现场装配痛点，尤其适合轴上已经预装齿轮、带轮、联轴器等零件的传动场景，检修维护时不需要拆卸轴端的传动部件，只需要松开上盖的紧固螺母即可取出轴瓦完成更换或润滑维护，大幅降低产线停机维护的作业时长。

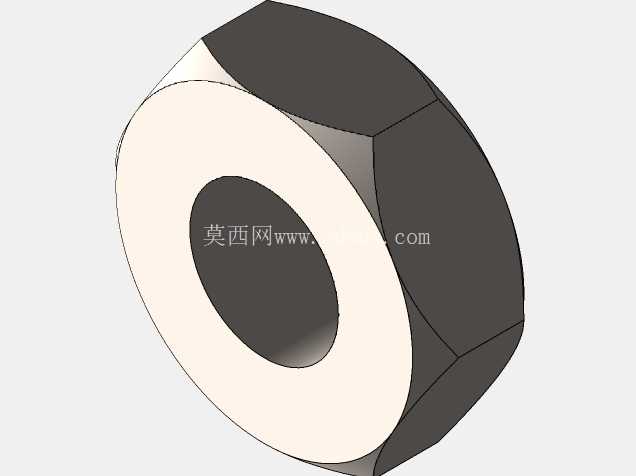

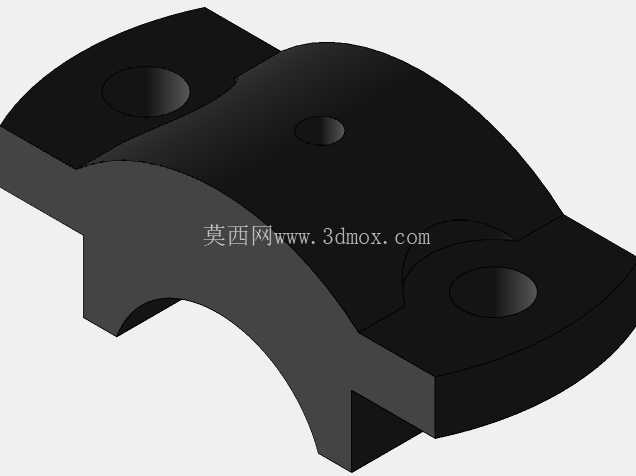

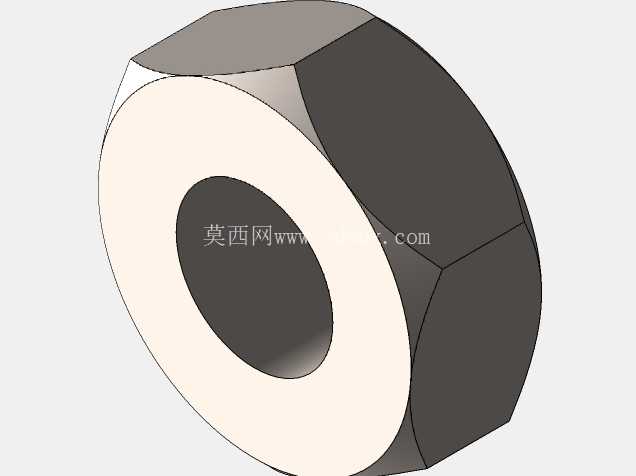

　　上盖与基座的定位依靠两侧的贴合止口，装配时止口能够保证上盖与基座的同轴度，避免轴瓦安装后出现内孔错边导致的轴颈卡滞问题，上盖顶部的两组双螺母锁紧结构，采用六角螺栓配合双六角螺母的防松设计，在设备运行产生振动的工况下，双螺母的对顶锁紧力能够有效防止螺栓松动，保证上盖对轴瓦的压紧力持续稳定，不会因为振动出现轴瓦松动、轴系跳动超差的问题。设计这类支撑座时，首先要根据传动轴的轴颈直径确定轴瓦的内孔尺寸，再根据轴系的径向载荷计算基座的壁厚与安装耳的厚度，保证在额定载荷下基座不会出现弯曲变形，安装耳的螺栓孔直径要匹配所选安装螺栓的规格，通常螺栓孔与螺栓之间预留0.5-1mm的装配间隙，方便安装时调整位置。

　　轴瓦的宽度设计需要匹配轴颈的支撑长度，过窄的轴瓦会增大比压，加速轴瓦磨损，过宽的轴瓦则会增加不必要的结构尺寸，占用过多安装空间。基座底部的安装面需要设计足够的平面度，安装后能够与设备安装面完全贴合，避免出现点接触导致支撑座受力不均断裂的问题。在实际选型应用时，需要注意该类滑动轴承座的适用转速区间，因为滑动摩擦的发热特性，这类支撑座更适合中低转速的传动场景，如果是高转速轴系则需要更换为滚动轴承结构的支撑座。安装时要注意轴瓦与轴颈的配合间隙，间隙过小会导致转动时发热抱死，间隙过大则会出现轴系跳动、传动噪音过大的问题，通常铜轴瓦与钢轴颈的配合间隙控制在轴颈直径的千分之一到千分之一点五区间，根据实际运行转速与载荷大小做微调。

　　润滑通道的设计也需要提前考虑，这类支撑座通常会在上盖或者基座上预留油杯安装孔，定期补充润滑脂来保证轴瓦与轴颈之间的油膜完整，避免干摩擦导致的零件快速磨损。从安装边界来看，除了底部安装孔的中心距，还要考虑支撑座的总高度、上盖顶部螺母的突出高度，避免轴系安装后与周边的防护罩、管线等部件产生干涉，两侧的紧固螺栓伸出长度也要纳入空间校核范围，尤其是在布局紧凑的非标设备内部，每一处突出结构都可能影响周边部件的安装与维护操作空间。
