弹簧式溢流泄压安全阀装配结构

　　在液压、气动以及流体输送管路系统中，压力过载是威胁系统密封可靠性、元器件使用寿命的核心风险点，这类弹簧式安全阀作为被动式压力保护元件，不需要额外电控信号触发，完全依靠介质压力与弹簧预紧力的平衡实现自动启闭，是承压回路里必不可少的安全冗余部件。日常工况下，阀瓣在弹簧预紧力作用下紧贴阀座密封面，将管路上下游截断，系统维持正常工作压力；当管路内介质压力升高到预设的开启阈值时，介质压力克服弹簧弹力推动阀瓣上移，阀口开启，多余的高压介质通过泄放口排出，待系统压力回落至安全值后，弹簧再次推动阀瓣复位密封，避免介质持续泄漏造成系统失压。

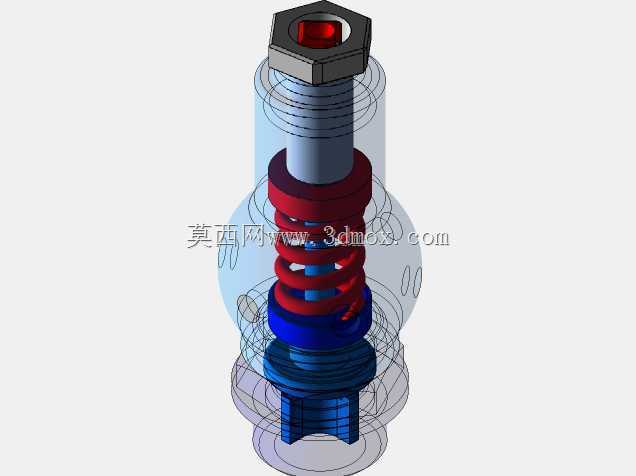

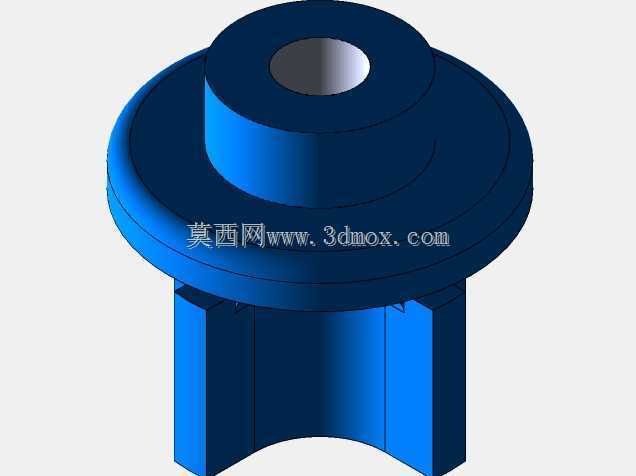

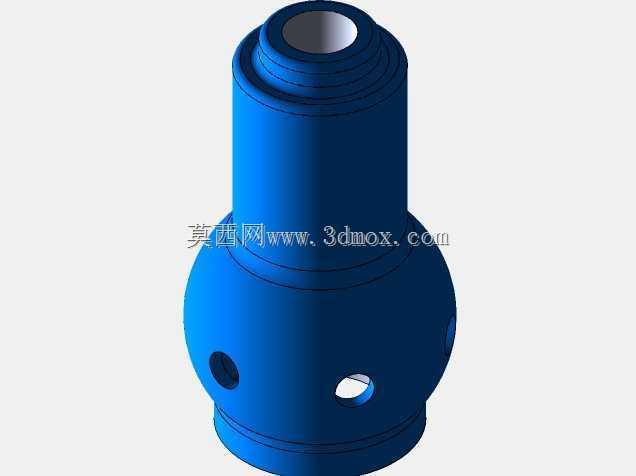

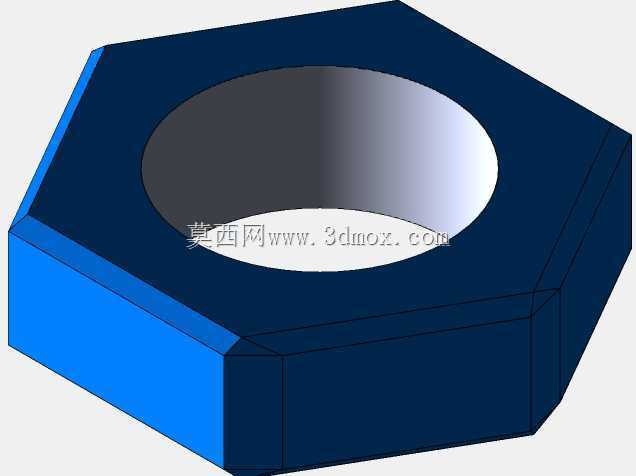

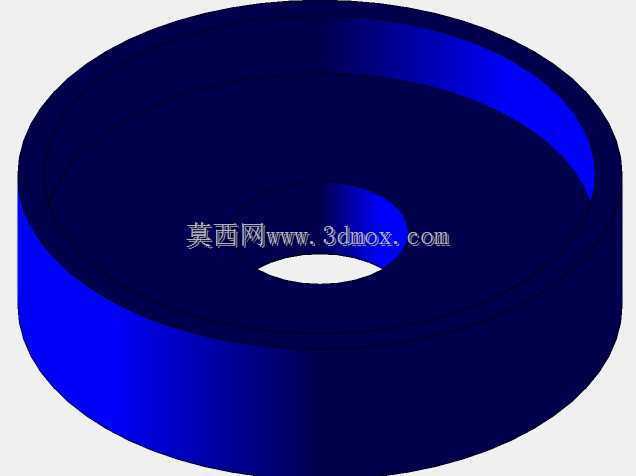

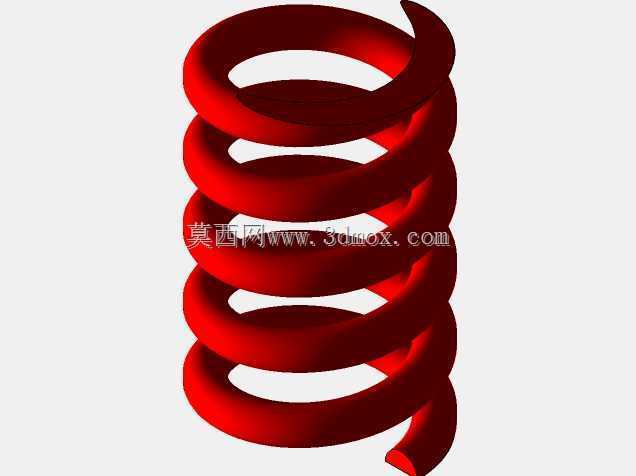

　　从结构设计逻辑来看，这款安全阀采用了顶部调节螺母配合圆柱螺旋压缩弹簧的预紧力调节方案，顶部的六角调节螺母与阀杆采用螺纹配合，旋转螺母即可改变弹簧的初始压缩量，从而适配不同系统的开启压力设定需求，螺母外侧预留了锁紧结构的安装空间，调试完成后可通过锁止结构固定螺母位置，避免设备运行过程中的振动导致预紧力偏移，造成开启压力漂移。阀瓣与阀杆采用分体式浮动连接结构，这种设计可以自动补偿阀座密封面的微小加工误差与安装同轴度偏差，保证阀瓣闭合时能均匀贴合密封面，降低密封面局部压溃、介质内漏的概率。弹簧上下两端都设置了定位导向座，既可以避免弹簧压缩过程中出现径向偏摆卡滞，也能让弹簧力均匀作用在阀瓣中心，防止阀瓣受力不均出现偏磨。阀体中部的透明示意部分对应实际产品中的泄放腔结构，泄放口的通流面积经过匹配计算，保证全开状态下的泄放流量能满足系统最大过载工况的泄压需求，避免压力持续攀升造成管路爆管、密封件击穿等故障。

　　安装边界方面，这款安全阀底部采用外螺纹连接结构，适配常规工业管路的内螺纹接口，安装时不需要额外定制转接法兰，可直接拧入预设的管路安装座，整体径向最大尺寸集中在中部弹簧腔位置，安装时需要预留足够的径向操作空间，方便后期对顶部调节螺母进行压力校准，轴向安装长度需要匹配管路外壁到操作空间的距离，避免顶部调节结构被周边设备遮挡，无法开展日常校验维护。密封面的设计根据介质特性可选软质密封与硬质合金密封两种方案，软质密封适用于低压、无颗粒杂质的气体或液体管路，密封精度更高，硬质合金密封则适用于高压、带有微小固体颗粒的工况，抗冲蚀磨损能力更强，使用寿命更长。

　　在实际选型应用中，这类安全阀广泛应用于小型液压站、空压机储气罐、家用供水增压系统、小型压力容器的压力保护场景，相比重锤式安全阀，弹簧式结构整体体积更小，安装姿态不受限制，不需要严格保持垂直安装，对安装空间的适应性更强。建模过程中需要重点关注弹簧的压缩行程与阀瓣开启高度的匹配关系，弹簧的刚度系数要与设定的开启压力、全启压力精准匹配，避免出现弹簧刚度过大导致阀瓣开启滞后、泄放不及时，或是刚度过小导致阀瓣频跳、无法稳定复位的问题。同时阀杆与导向套之间的配合间隙需要控制在合理范围，间隙过大会导致阀瓣对中偏差，密封失效，间隙过小则容易因为介质中的杂质卡滞，导致阀瓣无法正常动作，失去安全保护作用。
