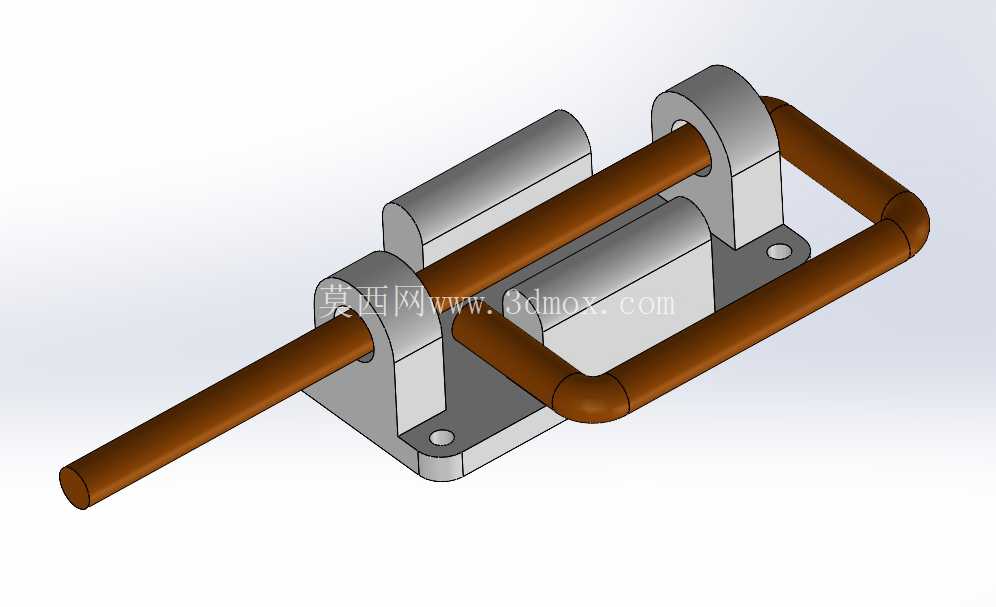

压铸模具用滑块锁紧定位结构

在压铸生产的模具开合模循环里，滑块锁是保障抽芯机构位置精度的核心受力零件，直接决定压铸成型过程中滑块不会受铝液填充压力发生后退偏移，避免压铸件出现飞边、尺寸超差、抽芯拉伤等批量质量问题。这类锁紧结构主要适配卧式冷室压铸机的模具抽芯系统，当模具完成合模动作后，滑块锁的楔紧面会完全贴合滑块尾部的承压面，抵消金属液高速填充型腔时对侧抽芯位置产生的反向推力，整个受力过程没有传动间隙，刚性传递的特性可以保证抽芯位置在数百吨的填充压力下依然保持微米级的位置稳定性。

从结构设计逻辑来看，这款滑块锁采用了整体式楔块结构，没有额外的拼接装配面，避免了长期受交变冲击载荷出现连接松动的问题。楔紧面的角度设置比斜导柱的驱动角度小2度，这个角度差是经过长期生产验证的经验值，既可以保证合模时楔块能顺畅导入滑块的锁紧槽，不会出现卡滞、别劲的情况，又能在开模时让楔紧面先脱离滑块承压面，再由斜导柱带动滑块完成抽芯动作，避免两个运动轨迹出现干涉拉伤配合面。锁紧面的表面粗糙度要求控制在Ra0.8以内，降低长期往复摩擦带来的磨损量，延长配件的更换周期，减少压铸生产的停机维护时间。

安装边界方面，这款滑块锁的固定端采用沉头螺栓孔布局，孔位间距匹配标准模架的安装槽尺寸，不需要对模架进行二次改孔加工就能直接装配，适配300吨到800吨吨位区间压铸机配套的模具规格。锁紧块的伸出长度根据常用抽芯行程做了冗余设计，当滑块抽芯行程在150mm以内时，楔合深度可以达到12mm以上，足够覆盖常规铝合金压铸件的侧抽芯锁紧需求，不会出现楔合量不足导致的滑块后退问题。零件的基体材质选用常用的模具钢，热处理后硬度达到HRC48-52，既有足够的刚性承受锁紧时的压应力，又有不错的韧性抵抗开合模瞬间的冲击载荷，避免长期使用出现崩边、开裂的失效形式。

在实际生产场景中，这类滑块锁的磨损状态是压铸模具日常点检的核心项目，每次换模或者生产满500模次时，都需要检查楔紧面的贴合情况，如果出现局部磨损导致贴合间隙超过0.02mm，就需要及时调整垫片补偿磨损量，不然铝液很容易窜入滑块间隙造成卡模。和外置式的液压锁紧结构相比，这种机械式楔紧滑块锁不需要额外的液压油路和控制元件，结构更紧凑，故障率更低，在中小型压铸模具的侧抽芯结构里应用占比非常高，尤其是针对带侧向孔、侧向凸凹结构的压铸件，比如汽车发动机的壳体类零件、通讯基站的散热壳体类零件，模具上都会配置多组同规格的滑块锁来保障各个抽芯位置的锁紧可靠性。

设计建模过程中，需要重点校验两个核心参数，一个是楔紧面的接触应力，要保证在最大填充压力下，接触面的压应力不超过材料热处理后的许用应力，避免长期受压出现表面塌陷；另一个是螺栓的预紧力，要保证锁紧块在受冲击载荷时不会相对于模架发生位移，固定螺栓的强度等级选用12.9级，预紧扭矩按照螺栓直径的标准值施加，不需要额外增加防松结构就能满足长期使用的可靠性要求。另外在锁紧块的导入端做了3mm的倒角导向，即使合模时滑块和锁紧块存在微小的位置偏差，也能通过倒角顺利导入到位，降低合模过程中对零件的撞击损伤。
