Savonius阻力型垂直轴风力涡轮结构

　　该结构围绕低风速、小功率取能场景展开，风轮采用Savonius阻力差驱动原理，两个半圆柱状叶片围绕中心轴错位布置，迎风侧凹面承受较大风压，背风侧凸面绕流阻力较小，由此形成持续转矩。与水平轴风机相比，这类垂直轴装置不需要复杂偏航机构，风向变化时仍能保持工作，适合屋顶、监测站点、通信基站辅助供电、牧区小型照明、园区科普装置以及风道能量回收等空间受限、维护条件有限的位置。

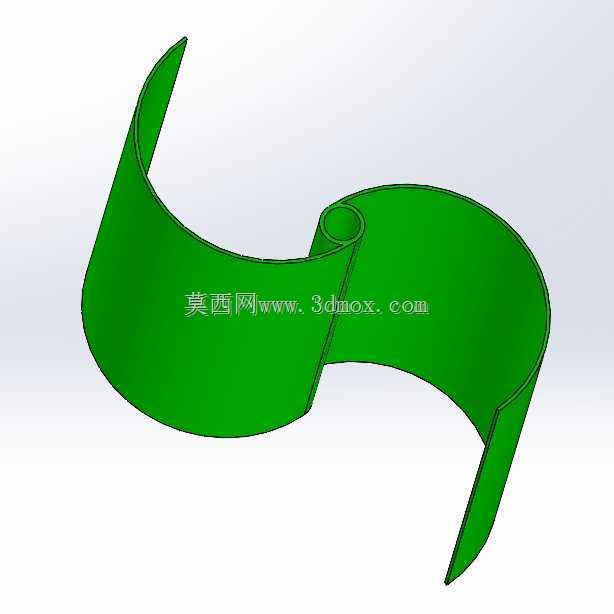

　　建模时先确定风轮的旋转轴线和中心安装筒，再以轴线为基准建立两片弧形叶片的扫掠轮廓。叶片主体由等宽曲面卷制而成，端部保留轴向延伸边，使气流在凹腔内产生推动作用，同时避免叶片边缘过于单薄。中心筒用于容纳转轴、轴承或联接件，叶片与中心筒之间通过过渡曲面连续相接，保证三维实体在装配时具有明确的壁厚和可加工边界。整体外形没有细长高速翼型，对来流方向不敏感，启动阶段依靠阻力差即可产生扭矩，因此在微风条件下的自启动表现较突出。

　　从安装边界看，风轮的最大占用空间主要由叶片外径和轴向高度决定。设计时需要在扫掠圆外侧预留安全间隙，避免叶片与支架、护栏、建筑物外立面发生干涉；轴向方向则要考虑上端固定、下端支承以及联轴器或发电机的连接长度。若用于户外塔架，中心轴应与支承架保持同轴，底部预留法兰或卡盘安装面；若布置在建筑物顶部，还要结合支架高度评估风载、振动和检修空间。该模型的曲面叶片适合按钣金卷制、复合材料铺层或3D打印样件进行验证，中心筒可与标准轴系、轴承座和小型发电机配合。

　　结构功能上，凹形叶片负责捕获来流并形成较大迎风阻力，凸形叶片则让气流顺利绕行，两侧力矩差推动转子旋转。由于风轮绕竖直轴转动，动力输出轴可垂直布置，发电机和传动件能够放在靠近基础的位置，降低塔顶重量，也便于日常检查。叶片端部的直边增强了曲面形状保持能力，在低速旋转时可减少叶片开口变形；中心卷圆筒提供了较稳定的传力路径，使叶片承受的风压能够向转轴集中。

　　设计思路偏向简单可靠，而不是追求高叶尖速比。模型没有复杂的变桨机构和导流控制部件，零部件数量少，加工与装配门槛较低。对于工程选型而言，这类装置更适合千瓦级以下、噪声要求较高、风向不稳定或维护频次低的场合；若用于较大功率发电，则需要在叶片重叠比、高径比、端板、轴承支承和发电机匹配上进一步计算。三维结构中应重点检查叶片曲面与中心筒的连续性、旋转体周围最小包络、支架连接孔位以及转子与静止件的间隙。实际部署时，风轮前方不宜设置密集遮挡物，侧面可根据场地加入导流板以提高来流利用率，但导流结构不能侵入旋转包络。该模型可作为垂直轴小型风能装置的概念样机、教学演示件或小型离网供电系统的风轮主体，后续可在中心轴下端增加发电模块、支承框架和制动保护件，形成完整的风力取能单元。
