Darrieus型垂直轴风力涡轮发电装置

　　在分布式微电网、海岛离网供电、城市建筑屋顶补能以及野外监测站点自供电这类场景里，水平轴风机往往要面对风向频繁偏转、安装空间局促、运维通道狭窄的问题，垂直轴风力涡轮机恰恰能绕开这些限制。这套Darrieus构型的风轮结构，核心用途是把任意水平方向吹来的来流风能转化为绕竖直主轴的旋转机械能，后端再衔接发电单元完成电能输出，不需要额外配置偏航对风机构，对湍流风、变向风的耐受能力明显优于同功率等级的水平轴机型。

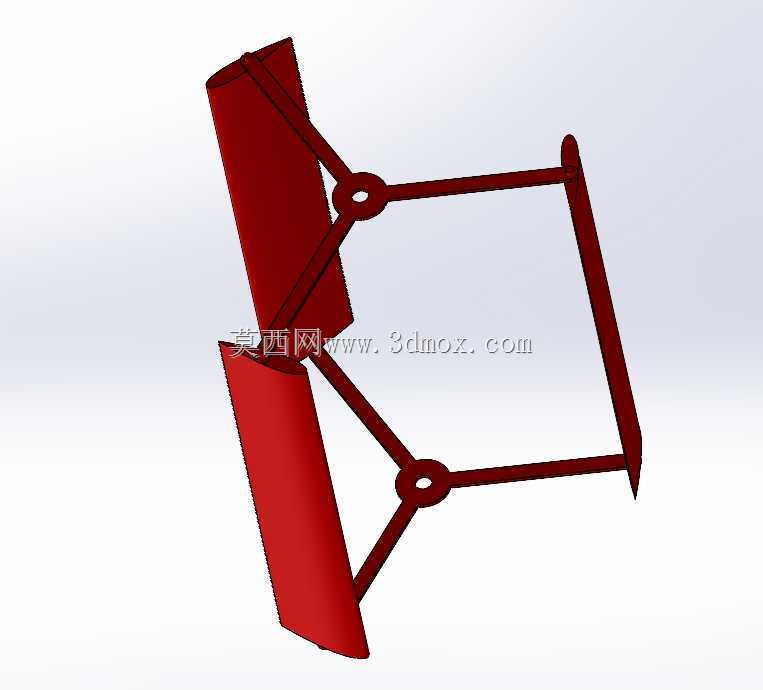

　　从结构功能特性来看，该装置采用两片对称布置的升力式叶片，叶片沿竖直方向延展，通过上下两组辐条式支撑臂与中心回转轮毂刚性连接。Darrieus机型的工作逻辑依托翼型的升力效应：当风轮在来流中转动时，叶片在不同圆周方位上的相对气流迎角周期性变化，只要叶尖速比维持在合理区间，翼型表面产生的切向升力分量就会持续驱动主轴旋转，相比阻力型垂直轴风机，它的风能利用系数上限更高，高转速区间运行噪声更低，叶片本身不承受交变的挥舞摆振冲击，长期运行的疲劳载荷分布更均匀。

　　设计这套三维结构时，首先要敲定的是风轮的扫掠边界：两片叶片的回转轨迹构成一个圆柱形扫掠面，现场布置时必须在这个圆柱轮廓外围预留足够的安全间隙，既不能让叶片触碰周边护栏、墙体或者相邻设备，也要避免周边构筑物的尾流直接切入扫掠面造成气动载荷突变。支撑臂采用三角桁架式的连接布局，上下两处轮毂分别对应主轴的两个支承点位，这种双支点跨距布置能大幅缩短叶片的悬臂长度，把叶片运行中产生的弯曲弯矩直接传递到支撑臂上，避免单悬臂结构在高风速下出现叶片根部应力集中。轮毂中心预留的同轴通孔是整机装配的关键基准，主轴穿装后可以通过键连接或者锁紧胀套把风轮扭矩传递给下方的发电机输入端，两个轮毂的同轴度在建模阶段就通过全局基准轴约束锁定，能有效避免装配后出现风轮径向跳动超标的问题。

　　叶片的翼型选型沿用了Darrieus风机常用的对称低速翼型思路，这类翼型在正负迎角下的升阻特性对称，风轮旋转一周过程中叶片在迎风侧和背风侧都能输出正向驱动扭矩，不会出现单侧气动失速后整机阻力陡增的情况。叶片的弦长沿竖直方向保持等截面设计，既降低了曲面成型的加工难度，也让整根叶片的质量分布沿展向均匀分布，旋转时的动平衡校正只需要在两端支撑臂位置配置少量配重块就能达标。

　　安装边界层面，整套风轮的竖直高度决定了下方塔架或者支承机架的立柱尺寸，上下轮毂的间距对应两支承轴承的跨距，工程上通常会把轴承跨距设置为风轮总高度的三分之二左右，以此控制主轴的临界转速，让工作转速区间避开轴系共振点。设备落地部署时，扫掠圆柱的底面要高出地面或者安装平台至少一人高度，防止低速旋转的叶片对巡检人员造成触碰风险，同时底部平台要预留发电机、整流逆变模块的安装空间，风轮主轴和发电机轴的对中偏差可以通过联轴器的挠性元件补偿，但三维建模阶段已经把两轴的同轴度公差按精密传动要求做了基准匹配。

　　和Savonius阻力型垂直轴风机搭配使用时，这类Darrieus升力机型还能借助阻力风机的大启动扭矩克服自身静启动能力弱的短板：低风速段由阻力结构带动风轮突破静摩擦，转速抬升后升力型叶片进入高效工作区间，两类风轮共轴布置就能兼顾低风速启动和高风能利用率的需求。在城市楼宇分布式风电场景中，这种竖直回转的结构不需要把叶片朝向对准主导风向，楼群间紊乱的局地环流都能被转化为旋转动力，且叶片的运动轨迹始终在固定圆柱范围内，外围防护网的设计和安装都比水平轴风机更简便，非常适合小功率分布式发电项目的结构选型与三维方案校核。
