剪柄杆加工专用定位夹紧工装结构

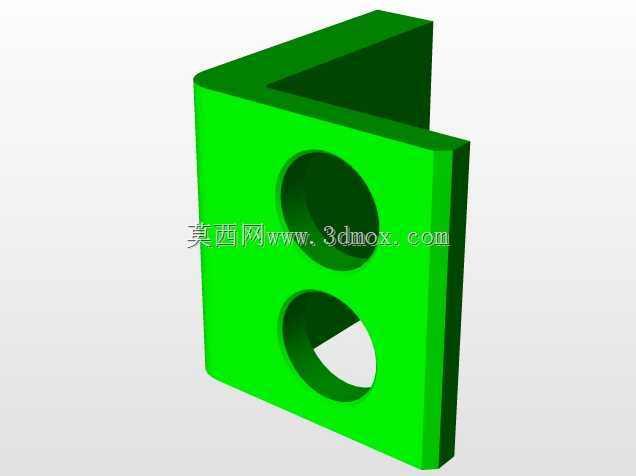

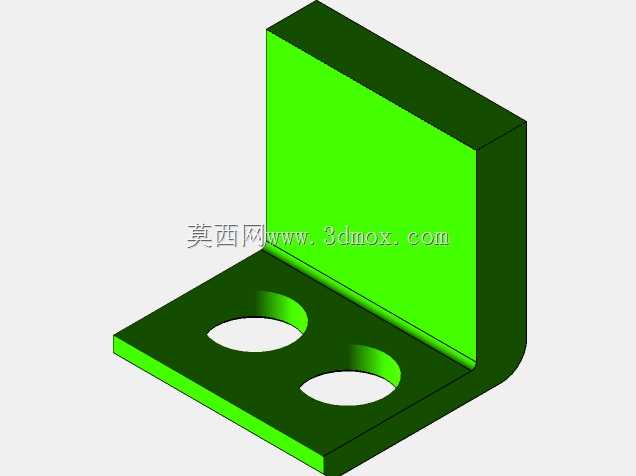

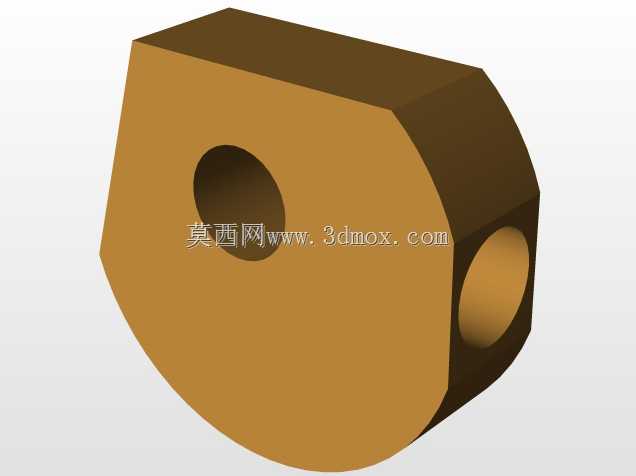

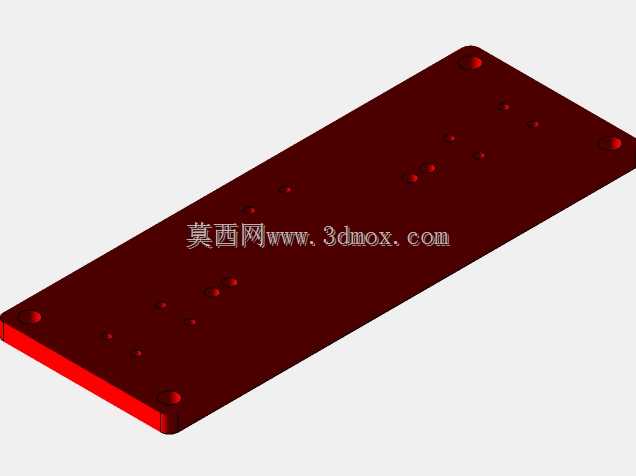

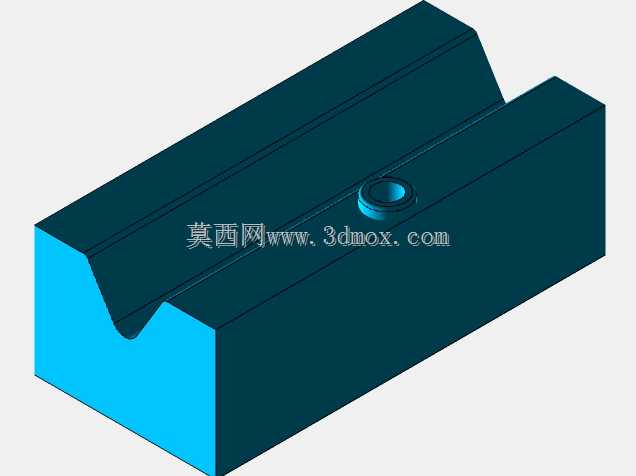

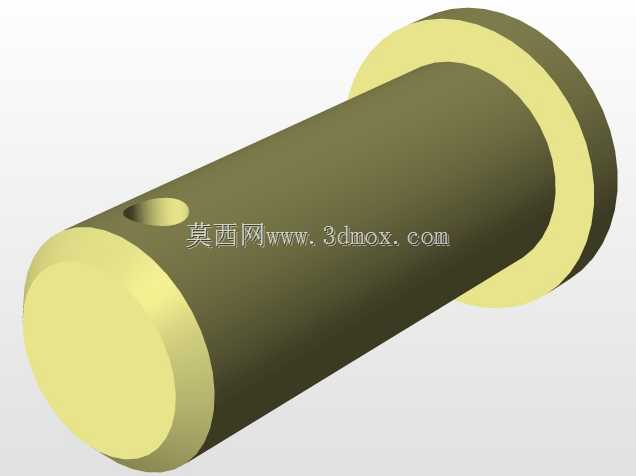

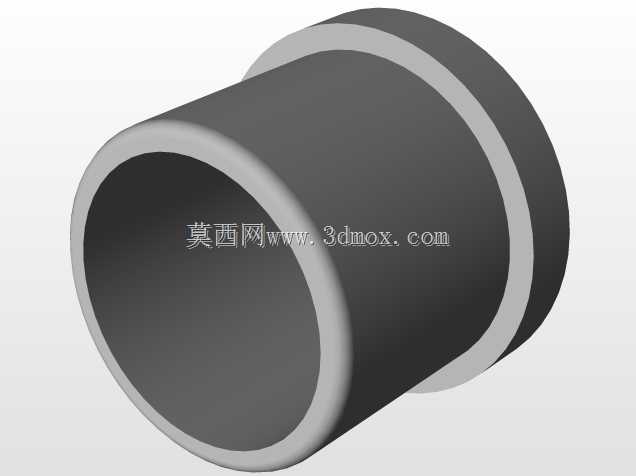

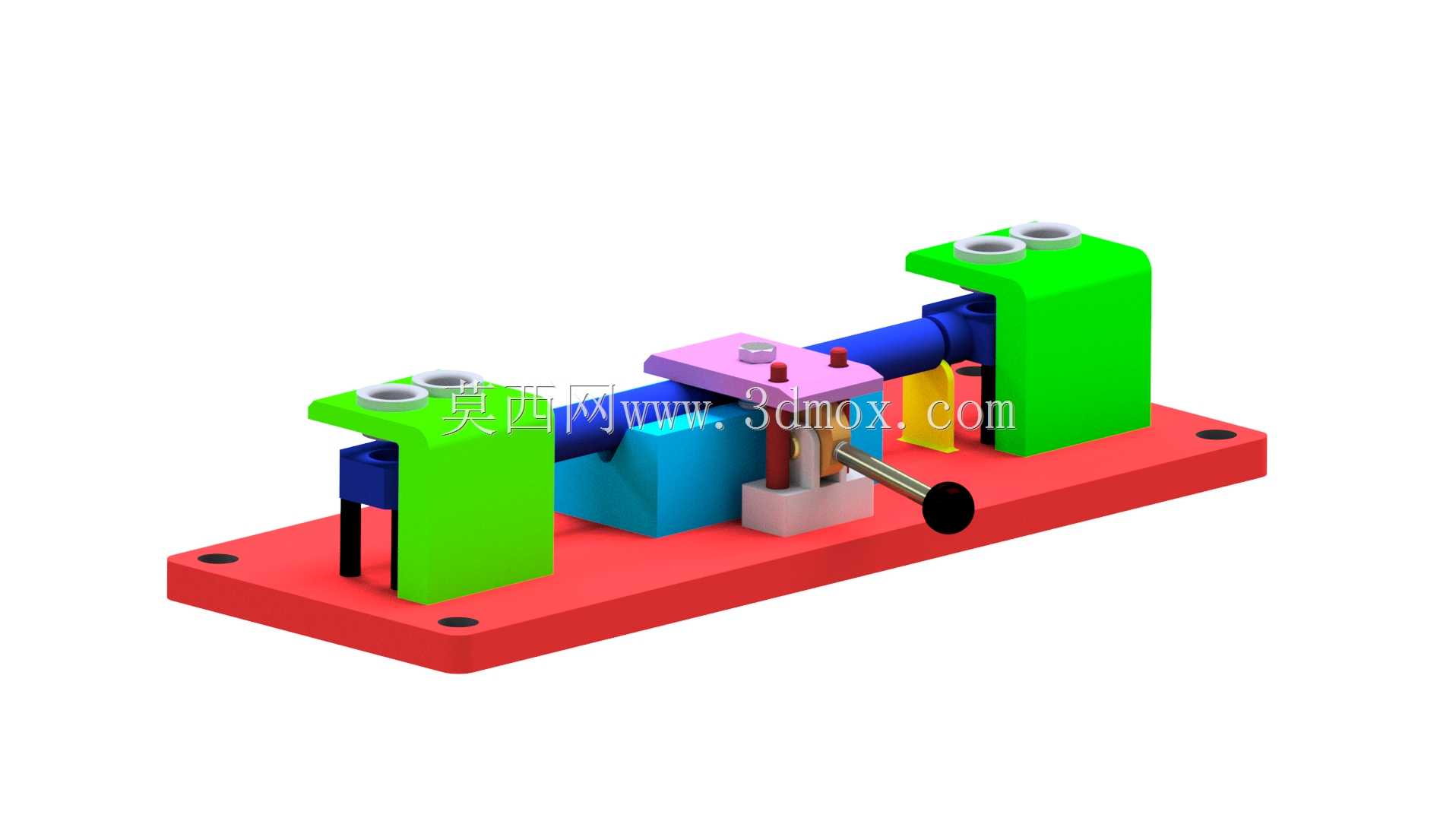

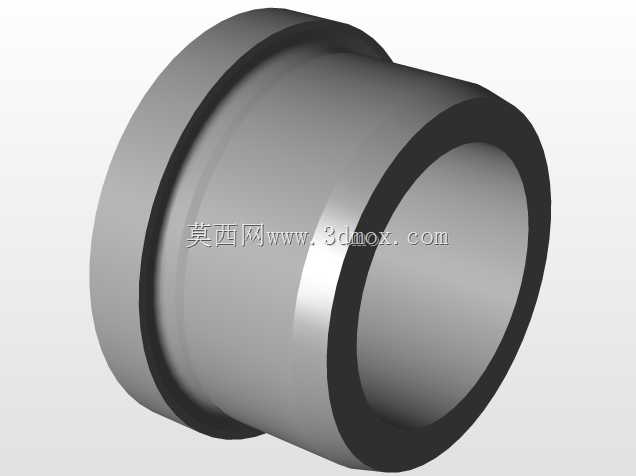

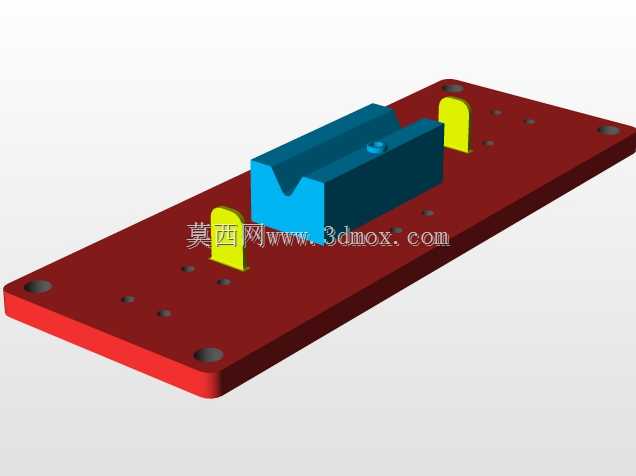

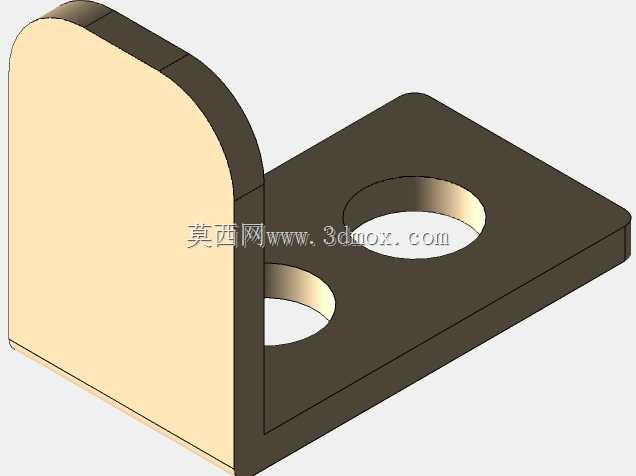

这套工装主要面向五金刀剪生产环节中剪柄杆的机加工工序，在剪柄杆的铣削、钻孔、端面修型等作业中承担工件定位与夹紧功能，可替代传统通用台钳装夹方式，解决异形细长杆类零件装夹找正耗时、夹紧力不均易变形、批量加工一致性差的实际生产痛点。整套工装以矩形钢制底座为安装基体，底座上预留的沉头安装孔可直接适配普通铣床、钻床的工作台T型槽安装尺寸，安装时无需额外制作过渡转接板，可直接通过T型螺栓完成工装与设备工作台的刚性固定，安装边界控制合理，不会与设备行程范围内的主轴、刀库等部件产生运动干涉。工装采用两端定位支撑加中部辅助夹紧的布局逻辑，两端的绿色立式支撑座设置有同轴定位孔，可穿入定位芯轴对剪柄杆的内孔或基准外圆实现径向定位，限制工件的径向窜动与绕轴线的转动自由度；支撑座顶部的锁紧结构可在工件穿入后快速锁死定位芯轴，避免加工过程中芯轴出现窜动。中部的多组夹紧模块分别对应剪柄杆上不同的加工避让位，其中蓝色块为固定支撑块，直接与底座刚性连接，承担工件的垂直方向支撑，抵消加工时刀具向下的切削力；粉色压板组件通过螺旋传动结构实现垂直方向的压紧动作，压板与工件接触的面做了仿形处理，可贴合剪柄杆的异形外轮廓，避免压紧时工件表面出现压痕或局部变形；带黑色手柄的偏心夹紧机构可实现快速侧向顶紧，在工件完成定位后扳动手柄即可完成侧向锁紧，大幅缩短单件装夹的辅助时间。整套工装的定位基准统一，所有定位面、夹紧面的形位公差均按照IT7级精度设计，可保证批量加工时剪柄杆的尺寸一致性，降低后续装配环节的修配工作量。在实际生产应用中，这套工装可适配一定长度范围内的不同规格剪柄杆加工，调整中部夹紧模块的安装位置即可兼容不同长度的工件，无需重新制作整套工装，可降低中小批量多规格剪柄杆生产的工装投入成本。工装的所有运动部件均设计有防尘结构，可适配机加工车间多切削液、多金属碎屑的工作环境，日常维护仅需定期对螺旋副、偏心转轴位置加注润滑脂即可，长期使用的稳定性较好。
