轴类零件径向钻孔快速装夹工装

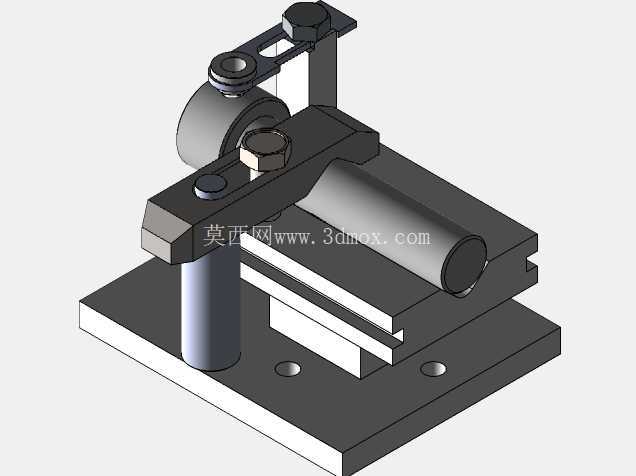

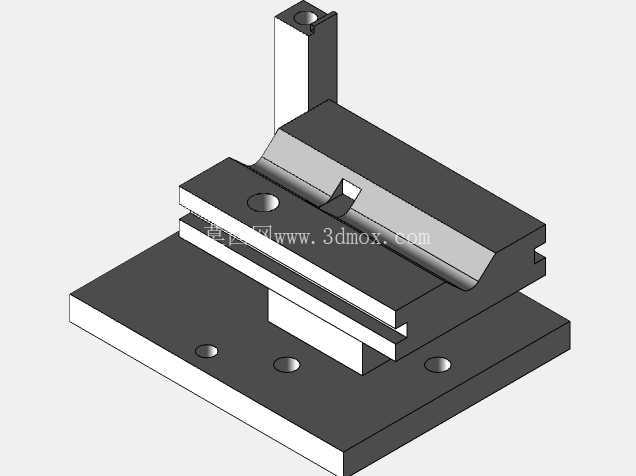

　　在轴类零件的批量钻削加工场景中，这类装夹工装的核心价值是解决传统装夹找正耗时久、同轴度偏差大、夹紧力不稳定的常见加工痛点，适配普通钻床、台式钻床甚至小型加工中心的轴件径向孔加工工序，覆盖光轴、阶梯轴、带局部平面轴类的钻孔装夹需求，尤其适合中小批量轴类零件的生产现场使用，能大幅降低操作工的装夹辅助时间，同时保证成批零件的钻孔位置一致性。从结构功能来看，整套工装以底部方形安装基板为承载基础，基板上预留两个对称的沉头安装孔，可通过内六角螺栓直接固定在钻床工作台的T型槽上，安装时无需额外制作过渡连接板，基板的平面度公差控制在0.02mm以内，保证整套工装的安装基准与钻床主轴的垂直精度。基板上集成了两组核心功能单元，分别是轴件径向定位单元和快速夹紧单元：径向定位单元采用V型块结构，V型开口角度为90度，V型面经过淬火处理硬度达到HRC45-50，既可以适配不同直径的轴类零件放置，又能保证轴件放置后自动对中，轴线与基板基准面保持平行，避免钻孔时出现孔位偏斜、孔轴线与轴轴线不垂直的问题；V型块通过内六角螺栓固定在基板的定位槽内，可根据轴件的长度调整前后安装位置，适配长度在50mm到200mm区间的轴类零件装夹。

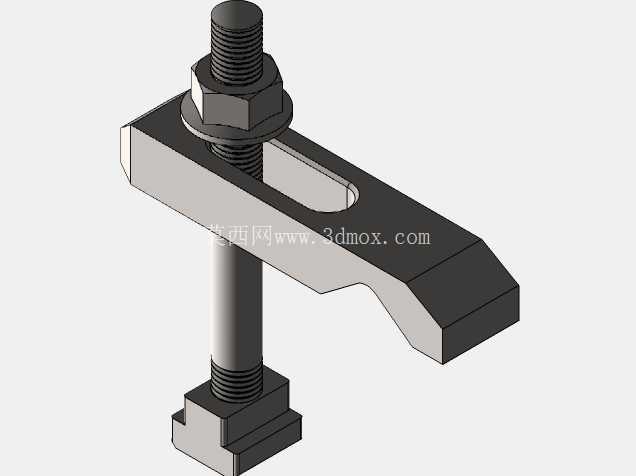

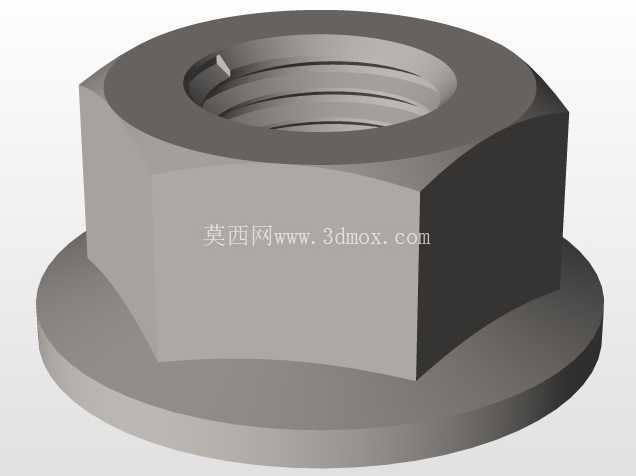

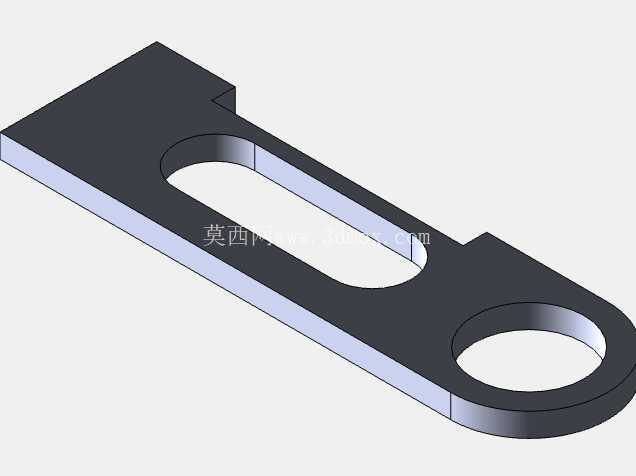

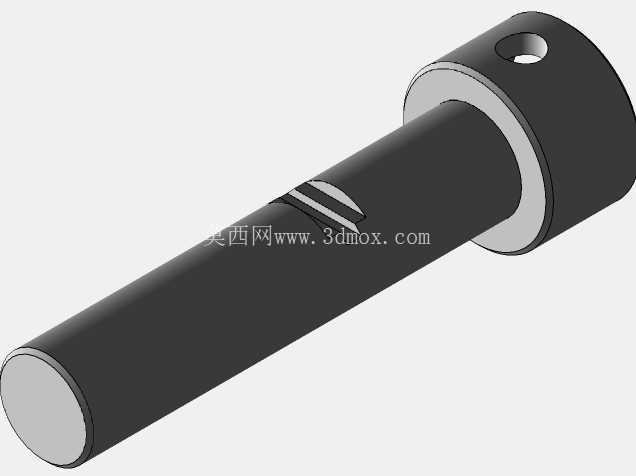

　　快速夹紧单元采用压板式杠杆夹紧结构，立柱直接过盈压装在基板的定位孔内，保证立柱与基板的垂直精度，压板上开有长条形调节槽，可根据被加工轴件的直径大小调整压板的伸出长度，配合六角螺母实现快速锁紧，螺母下方加装球面垫圈，避免夹紧过程中压板偏斜导致轴件受力不均产生变形；压板的压紧端做了圆弧让位处理，不会压伤轴件的已加工表面，同时在压板旁设置了可翻转的定位挡块，当轴件需要加工轴向定位的孔位时，可将挡块翻下抵住轴件端面，保证每一件轴件的轴向钻孔位置一致，不需要每次划线找正。

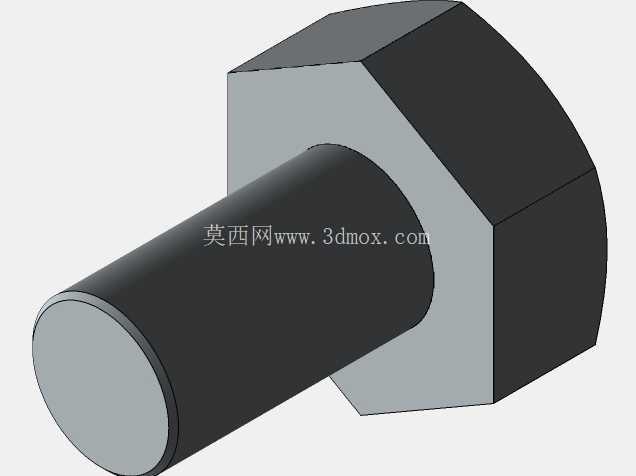

　　整套工装的设计思路完全围绕现场加工的实用性出发，没有多余的复杂结构，所有零部件都采用常见的标准件和通用机加工件制作，维护更换成本极低：夹紧用的螺栓、螺母都是国标标准件，磨损后可直接在五金店采购更换；V型块和压板作为易损件，都采用可拆卸式连接，不需要整体更换工装，只需要更换磨损的零件即可恢复精度。从安装边界来看，整套工装的整体外形尺寸控制在长200mm、宽150mm、高120mm以内，不会占用钻床工作台过多的操作空间，操作工在装夹工件时手部有足够的操作空间，拧紧螺母的操作位置在工装侧方，不会与钻床主轴的下行路径产生干涉，操作安全性有足够保障。

　　实际使用过程中，操作工只需要将待钻孔的轴件放置在V型块上，轴向推到定位挡块位置，扳动压板压在轴件上表面，拧紧螺母即可完成装夹，整个装夹过程不超过10秒，相比传统用台虎钳装夹、划线找正的方式，辅助时间缩短80%以上，同时因为V型块的自动对中特性，钻孔的位置度公差可以稳定控制在0.1mm以内，完全满足一般轴类零件的径向钻孔精度要求。针对不同直径的轴件加工，只需要调整压板在长槽内的位置，不需要更换V型块或者其他零部件，适配直径10mm到50mm区间的光轴装夹，如果需要加工更大直径的轴件，只需要更换对应开口尺寸的V型块即可，拓展性较强。工装的所有棱角都做了倒钝处理，没有尖锐的毛刺边，避免操作工装夹工件时被划伤，夹紧立柱的高度经过优化，既保证压板有足够的压紧行程，又不会因为立柱过高导致工装整体刚性下降，钻削过程中不会产生共振，钻孔的表面粗糙度可以稳定达到Ra3.2以内。在加工带键槽或者局部平面的轴件时，还可以在V型块上加装定位销，嵌入轴件的键槽内，防止钻削过程中轴件发生转动，进一步提升装夹的可靠性，避免钻头崩断或者孔位超差。
