气动驱动平行夹持机械末端执行机构

这套平行夹持机构是面向自动化产线物料抓取场景开发的末端执行部件，核心适配六轴工业机器人、桁架机械手、直线模组移栽设备的末端安装需求，在压铸工序周边取件、机加工工位上下料、装配线工件转运、包装段整列抓取等场景中都能稳定适配。区别于传统的旋转支点式夹爪，该机构采用双钳口平行移动的动作逻辑，夹持过程中钳口与工件接触面始终保持平行，不会出现支点式夹爪夹持时的工件翘起、偏斜问题，针对规则方形工件、板类零件、带平行夹持面的异形件都能提供均匀的夹持力，不会因为夹持点受力不均造成工件表面压伤或者夹持脱落。

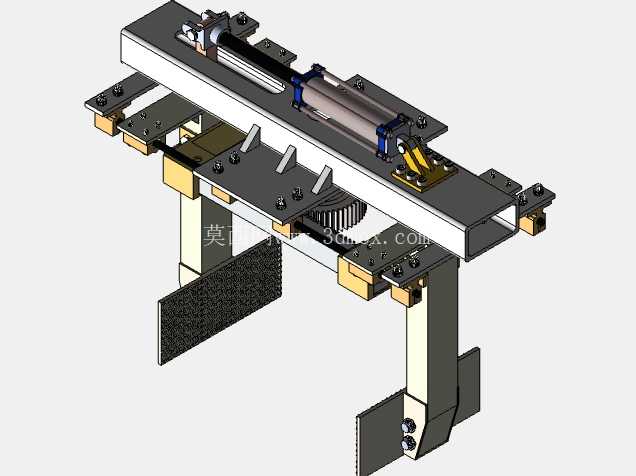

从结构设计逻辑来看，整套机构以标准铝型材作为承载主梁，主梁上方集成了气动驱动单元，采用标准笔形气缸作为动力源，气缸输出端通过同步联动结构连接两侧的滑动钳体，钳体通过线性导轨与主梁连接，保证开合动作的直线度与重复定位精度，同步结构采用齿轮齿条式对中设计，确保两侧钳口的移动距离完全对称，夹持中心始终保持在机构的中轴线上，不会出现单侧偏移导致的工件位置偏差，这一点对于需要精准放置工件的自动化工位来说尤为重要，能大幅降低后续工位的定位补偿难度。钳体的安装面预留了标准的螺纹孔阵列，可以根据不同的工件外形更换定制的钳口垫块，比如针对表面易刮伤的铝件、塑料件可以更换聚氨酯垫块，针对高温压铸工件可以更换耐高温的金属垫块，针对圆柱形工件可以更换带V型槽的专用钳口，不需要改动主体结构就能适配多品类工件的抓取需求，大幅提升了机构的复用性。

安装边界方面，整套机构的主梁采用标准40系列铝型材加工，整体横向安装跨度可根据实际需求调整，当前版本的钳口最大开合行程适配150mm以内宽度的工件，主梁上方的安装孔位按照标准ISO 9409-1-50-4-M6的末端法兰接口设计，可直接适配主流负载5-20kg的工业机器人末端法兰，也可通过转接板安装在直线滑台、移栽机的移动板上。钳体向下延伸的安装臂长度可根据工件的避让需求调整，当前结构的延伸长度可满足工件高度200mm以内的抓取避让需求，不会出现机构主体与工件或者周边工装发生干涉的问题。气路接口采用标准M5快插接口，可直接接入工厂常规0.5-0.7MPa的压缩空气气源，不需要额外配置增压或者减压元件，气缸两端带可调缓冲结构，开合动作到位时没有刚性冲击，能有效降低动作噪音同时延长机构的使用寿命。

在实际工况适配中，这套机构针对压铸车间的高温、多铝屑场景做了针对性的结构优化，所有滑动导轨面都加装了防尘刮屑板，能避免铝屑、切削液进入导轨滑动面造成的卡滞、磨损问题，所有外露的紧固件都采用内六角不锈钢螺丝，避免长期在潮湿多油环境下出现锈蚀，降低日常维护的频次。夹持力可通过气源压力进行线性调整，在0.5MPa气压下单侧钳口的输出夹持力可达120N，可稳定抓取重量8kg以内的工件，如果需要抓取更重的工件，只需要更换更大缸径的驱动气缸，不需要改动主体的导轨与同步结构，设计上预留了足够的安装空间。钳口的平行度在全行程范围内控制在0.05mm以内，重复定位精度可达±0.02mm，完全满足自动化产线对抓取定位精度的要求，不会因为夹持精度问题导致后续放件时出现卡料、定位不准的问题。

不同于市面上集成化的标准夹爪，这套平行夹持机构的所有零部件都采用通用标准件加工，铝型材、气缸、导轨、螺丝、齿轮齿条都可以直接从市面上采购对应的标准型号，后期维护更换配件不需要找原厂定制，能大幅降低设备的后期维护成本，对于设备集成商来说，也可以根据实际的项目需求对结构尺寸进行快速调整，不需要从零开始进行结构设计，能有效缩短项目的设计周期。在动作逻辑上，该机构采用常闭设计可选，断气状态下可通过弹簧保持夹持力，避免突然断气时工件掉落造成的安全隐患或者工件损坏，适配安全生产的相关要求。
