曲柄滑块式车轮连杆传动机构设计

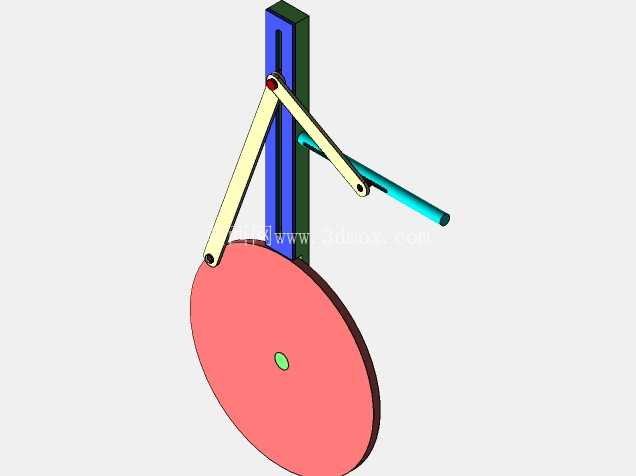

　　这套连杆组件核心是实现旋转运动与往复直线运动的精准转换，常见于小型代步车辆的动力传输单元、脚踏驱动装置以及部分轻工机械的进给机构中，实际工况下需要承受周期性交变载荷，铰接位置的耐磨设计直接决定整套机构的使用寿命。从结构布局来看，圆盘形曲柄作为动力输入件，中心铰接点与机架固定，偏心位置通过销轴连接长驱动连杆，连杆另一端铰接在竖直布置的滑动导杆上，导杆被两侧导轨约束仅能做竖直方向往复移动，同时导杆中部还铰接了一根短连杆，末端连接横向布置的操纵杆，可实现运动行程的手动干预与调节。

　　设计过程中首先要确定曲柄的偏心距，这个参数直接决定导杆的往复行程，偏心距过大会导致连杆摆角超出合理范围，铰接处的侧向分力会急剧增大，加快销轴磨损，偏心距过小则无法满足行程要求，传动效率也会受影响；其次要核算两根连杆的长度比例，长连杆与曲柄长度的比值通常要大于3，才能降低传动过程中的压力角，避免机构出现死点位置，短连杆的铰接点位置需要匹配操纵杆的摆动角度，确保手动调节时不会与其他部件发生运动干涉。

　　安装边界方面，竖直导轨的安装平面需要保证足够的平面度，两导轨的平行度公差要控制在0.1mm以内，否则导杆滑动时会出现卡滞，增大运动阻力；曲柄中心的安装孔需要与输入轴采用过渡配合，键连接位置要做应力校核，避免启动瞬间的冲击载荷剪断键销；所有铰接销轴的端部都要加装开口销或者轴用挡圈，防止机构高速运动时销轴脱出引发安全事故。实际应用中，这类连杆机构的运动平顺性是核心考核指标，设计时需要对各铰接点的运动轨迹做仿真验证，确保整个运动周期内连杆不会与导轨、曲柄盘发生碰撞，同时要在铰接位置预留润滑脂注油通道，定期补充润滑脂降低摩擦系数。

　　如果用于脚踏驱动场景，还需要调整曲柄的初始安装角度，让使用者在发力区间获得最优的机械增益，降低踩踏阻力；如果用于设备进给机构，则需要在导杆末端加装行程限位块，避免超行程运行损坏传动部件。整套结构没有复杂的异形零件，所有杆件都采用等截面型材加工即可，曲柄盘可以采用板材切割成型，加工成本低，维护也比较方便，只要定期检查铰接处的磨损量，及时更换磨损的销轴和轴套，就能保证长期稳定运行。
