关节连接用折弯成型金属安装固定支架

　　这款金属折弯支架主要应用在需要关节铰接的设备连接部位，常见于小型自动化设备的活动关节衔接、工装夹具的角度调节模块、轻型输送线的活动挡边固定，也可用于民用五金类的折叠结构连接件，承担两个相对转动部件之间的安装承载与位置限定作用。从结构设计来看，整体采用单块钣金板材经折弯、冲压工序一体成型，没有额外的焊接拼接部位，能有效减少装配工序带来的累积误差，同时提升整体结构的抗疲劳强度，避免焊缝位置在反复铰接受力时出现开裂失效的问题。

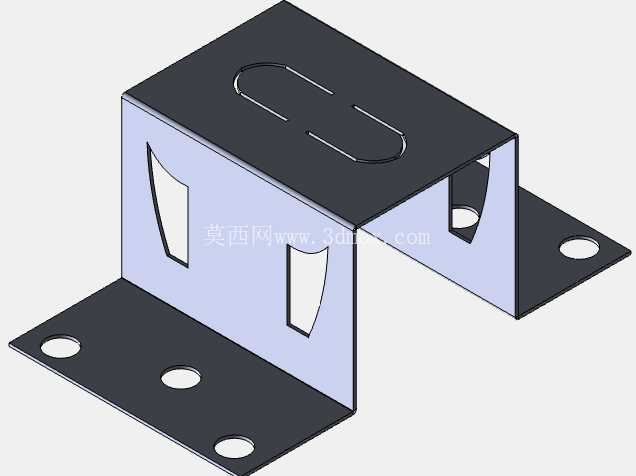

　　主体的U型折弯腔体是核心的铰接容纳空间，两侧立板上冲压成型的异形缺口，是为了匹配关节转轴的运动避让需求，当关节部件绕轴转动时，缺口轮廓可以给连接臂留出足够的摆动空间，不会出现运动干涉，同时立板本身也能对关节的侧向位移起到限位作用，防止铰接部件在受力时出现横向窜动。顶部平面开设的长圆形腰型孔，主要用于安装位置的微调，现场装配时可以根据实际对接位置偏差，沿着腰孔长度方向调整固定位置，降低对上游零件安装孔位的精度要求，减少装配时的修配工作量。

　　底部向外延伸的两个安装翼板上，各开设了两个圆形通孔，用于将整个支架固定在设备基座或者安装平面上，翼板的折弯角度严格控制为90度，保证安装后支架主体与安装面的垂直度，避免关节安装后出现偏载，长期受力导致部件磨损加剧。设计过程中，折弯圆角的取值充分考虑了钣金材料的延展特性，避免折弯时出现材料开裂，同时所有的开孔边缘都做了去毛刺处理，防止装配时划伤操作人员，也避免应力集中在孔位边缘导致零件受冲击时开裂。

　　从安装边界来看，支架的整体宽度、高度以及翼板的延伸长度，都适配常见的小型关节组件的安装尺寸，不需要额外做转接件就可以直接匹配标准的铰接轴类零件，安装时只需要将底部翼板贴合安装面，穿入对应规格的紧固件完成固定，再将关节组件放入U型腔体内，穿过立板的铰接孔与转轴即可完成装配，后期维护拆卸也十分便捷，不需要拆解周边的其他部件就可以单独更换支架或者关节组件。在受力特性上，一体折弯的结构可以将关节部位传递的载荷均匀分散到底部的四个安装孔位，避免局部应力集中，立板上的异形缺口在满足避让需求的同时，也保留了足够的支撑强度，不会因为缺口的存在导致立板受力变形，实际测试中可以承受常规轻型铰接结构的径向与轴向载荷，满足一般工业场景下的使用需求。这类钣金支架的设计核心是在满足功能需求的前提下，尽可能简化加工工序，减少零件数量，降低整体制造成本，同时兼顾装配的便捷性与后期维护的便利性，不需要复杂的加工设备就可以完成批量生产，尺寸一致性容易控制，适合在各类需要小型关节连接的设备中推广使用。
