桌面式双孔手动纸张冲孔工装结构

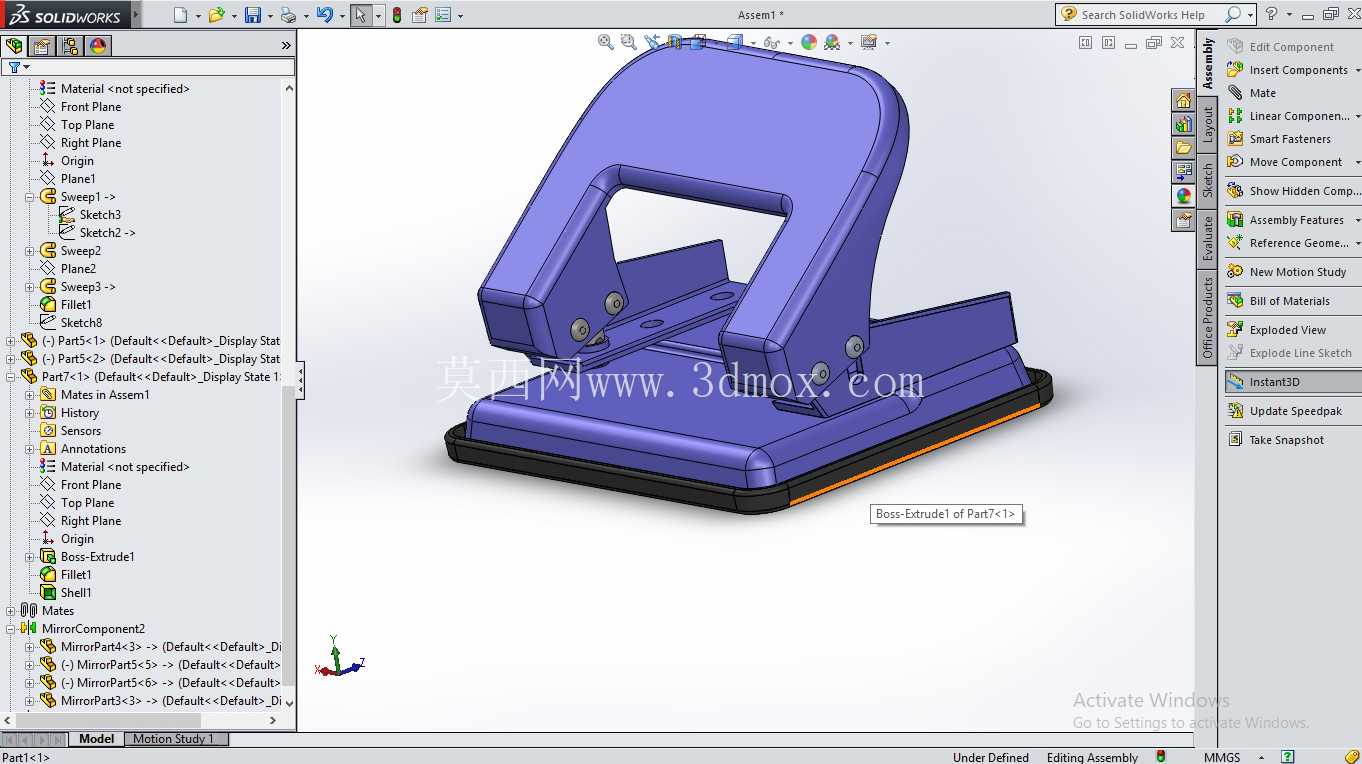

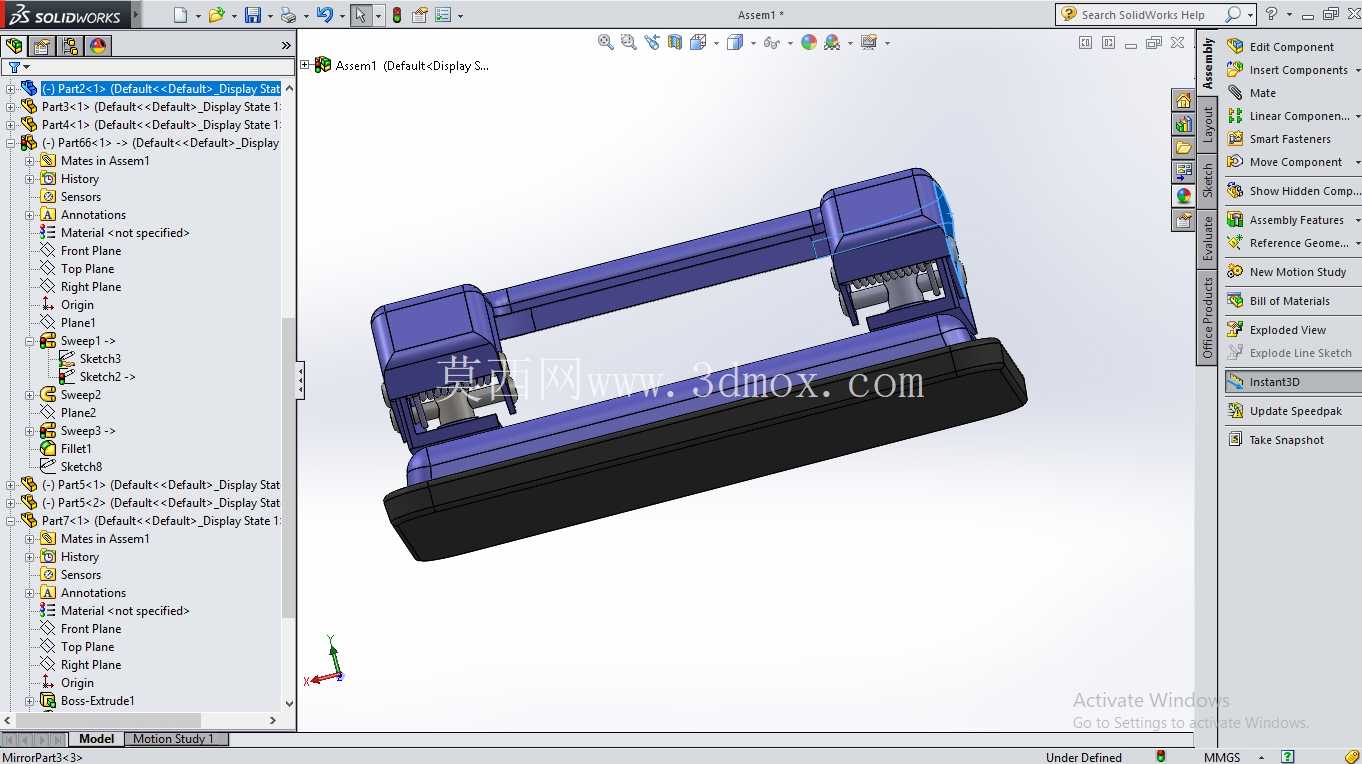

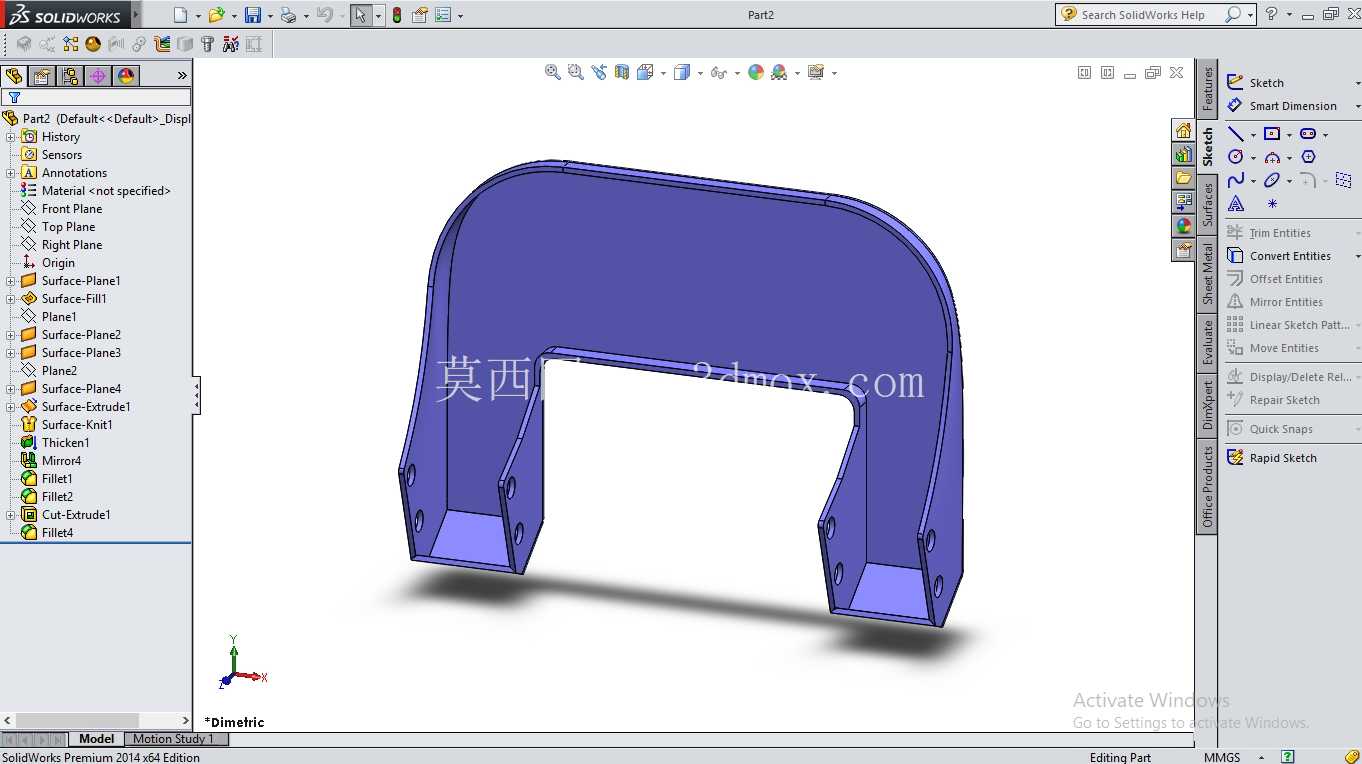

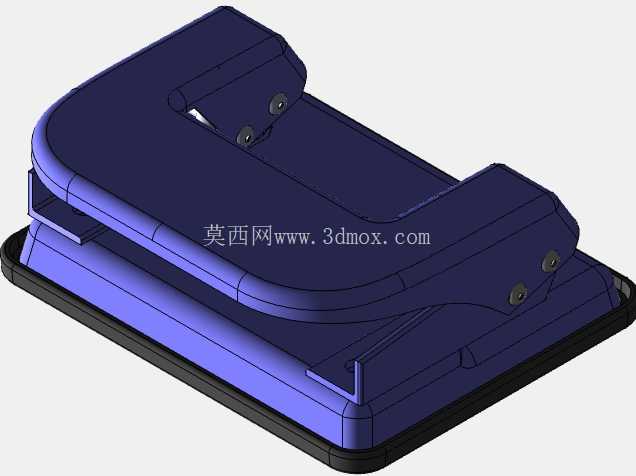

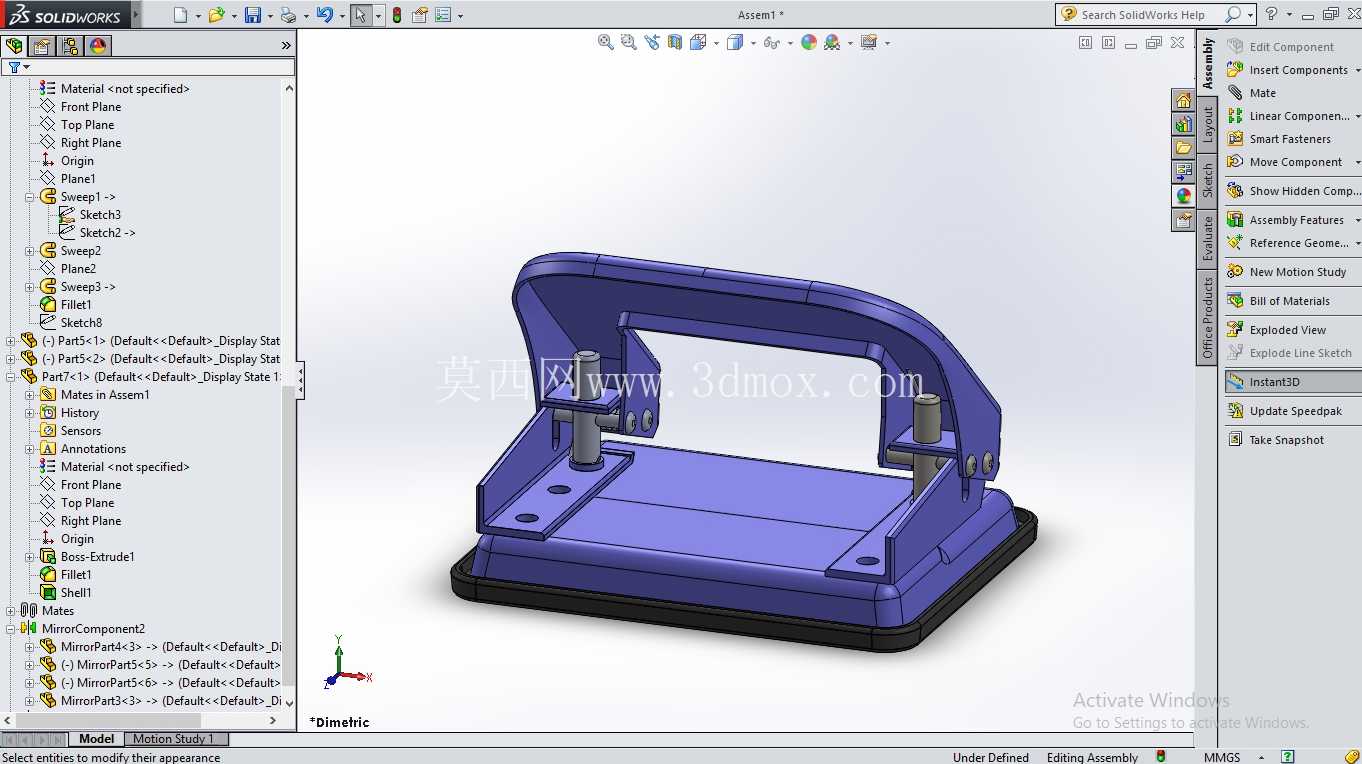

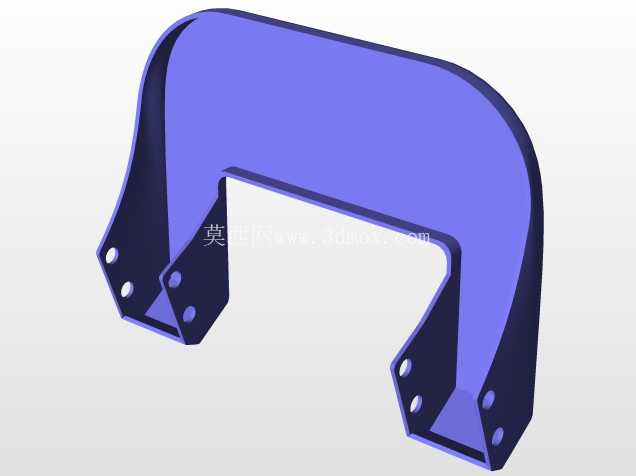

　　日常办公场景里的纸质文件归档、活页本册装订环节，这类手动双孔冲孔结构是使用频率极高的基础工装，区别于工业级厚材冲孔设备，它的核心设计目标是在极小的操作力下完成标准孔径的纸张冲切，同时保证长期使用的结构稳定性与操作便捷性。从结构设计逻辑来看，整个冲孔机构采用杠杆增力原理，上部的弧形按压臂作为施力端，通过铰接销轴将下压力传递到冲头组件，力臂长度经过反复校核，普通人单手施加的按压力即可通过杠杆放大到足够冲切20-30张80g办公用纸的冲切力，无需额外动力源，完全适配桌面零散使用的场景。

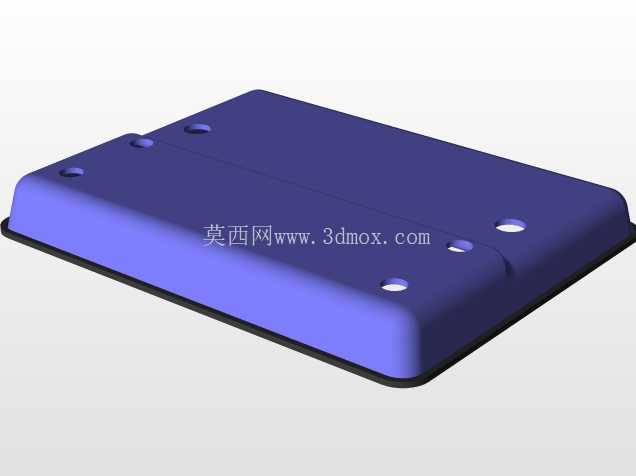

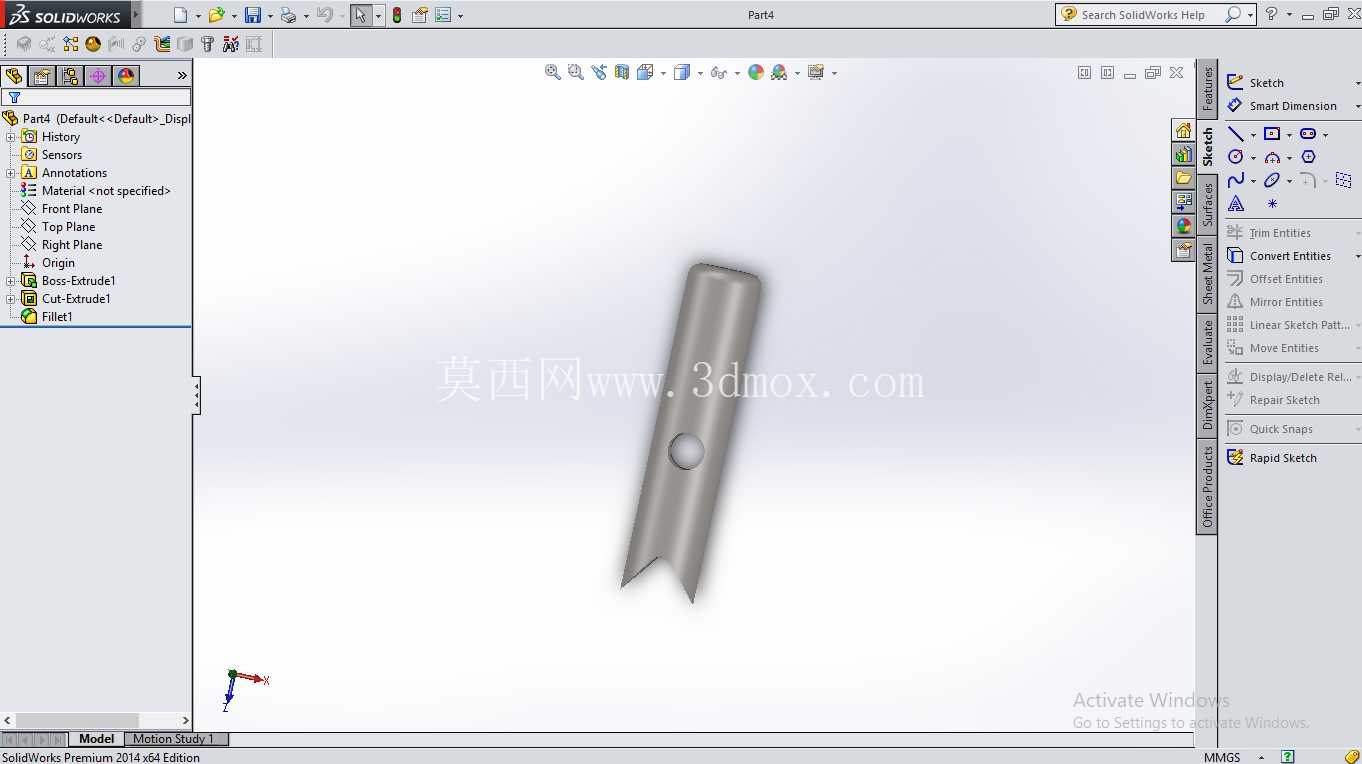

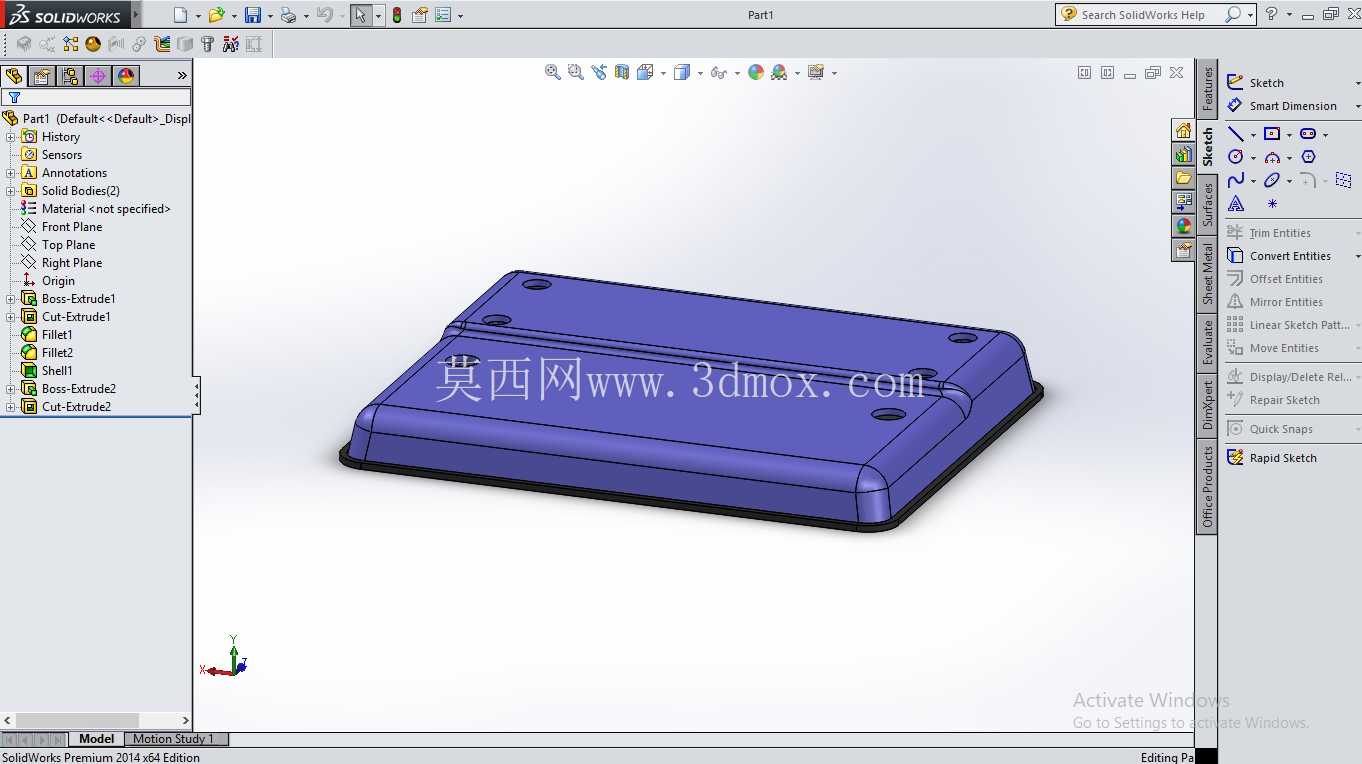

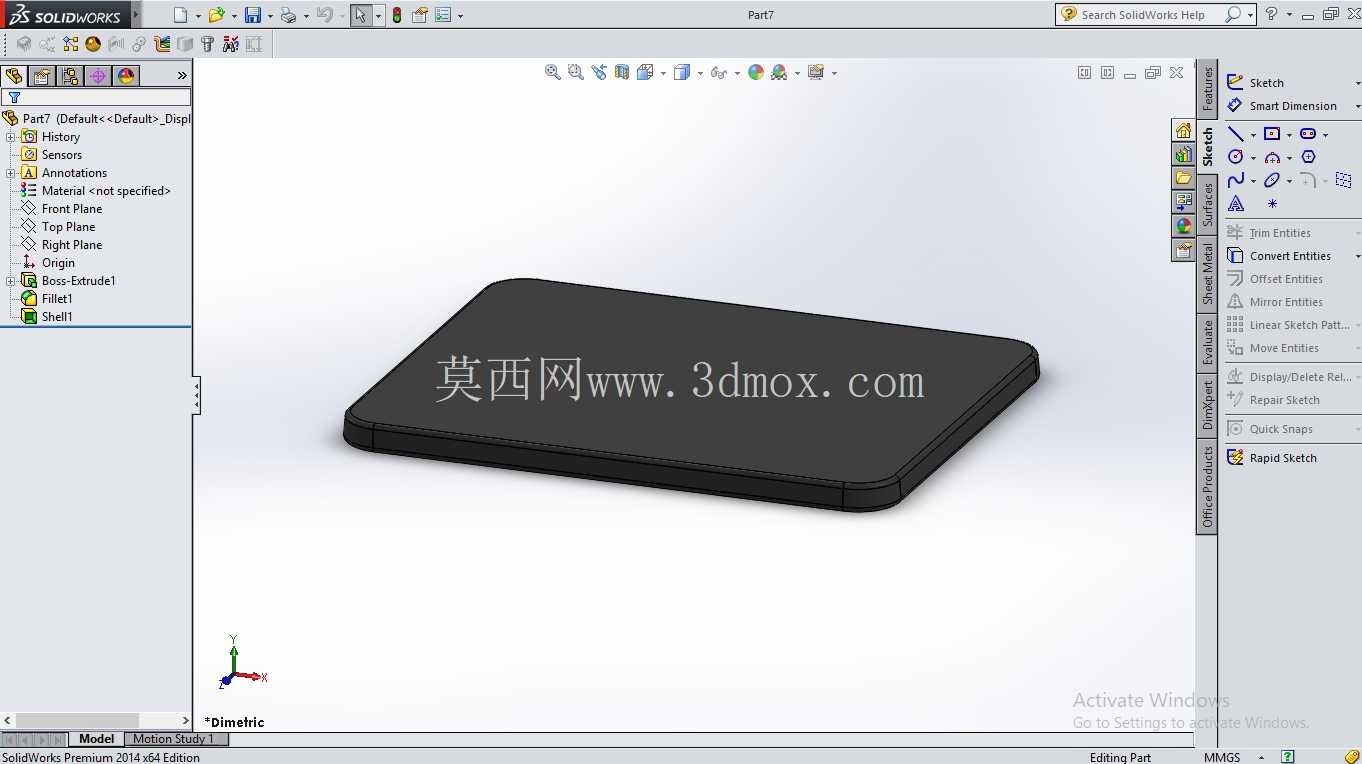

　　底座部分采用加宽的平底结构，底部预留了防滑胶条的安装槽，使用时放置在光滑桌面不会出现滑移，底座内部集成了纸屑收纳腔，冲切产生的圆形纸屑会直接落入腔体内，避免污染办公桌面，收纳腔采用抽拉式结构，清理时无需拆解整机即可倒出积存纸屑。冲头组件采用对称双冲头布局，两个冲头的中心距严格匹配通用活页夹的孔位标准，冲头采用高碳钢材质，刃口做了斜磨处理，冲切时不会出现纸张毛边、连丝的问题，冲头与导向孔的配合间隙控制在0.02mm以内，长期反复冲切也不会出现冲头偏摆、孔位错位的情况。

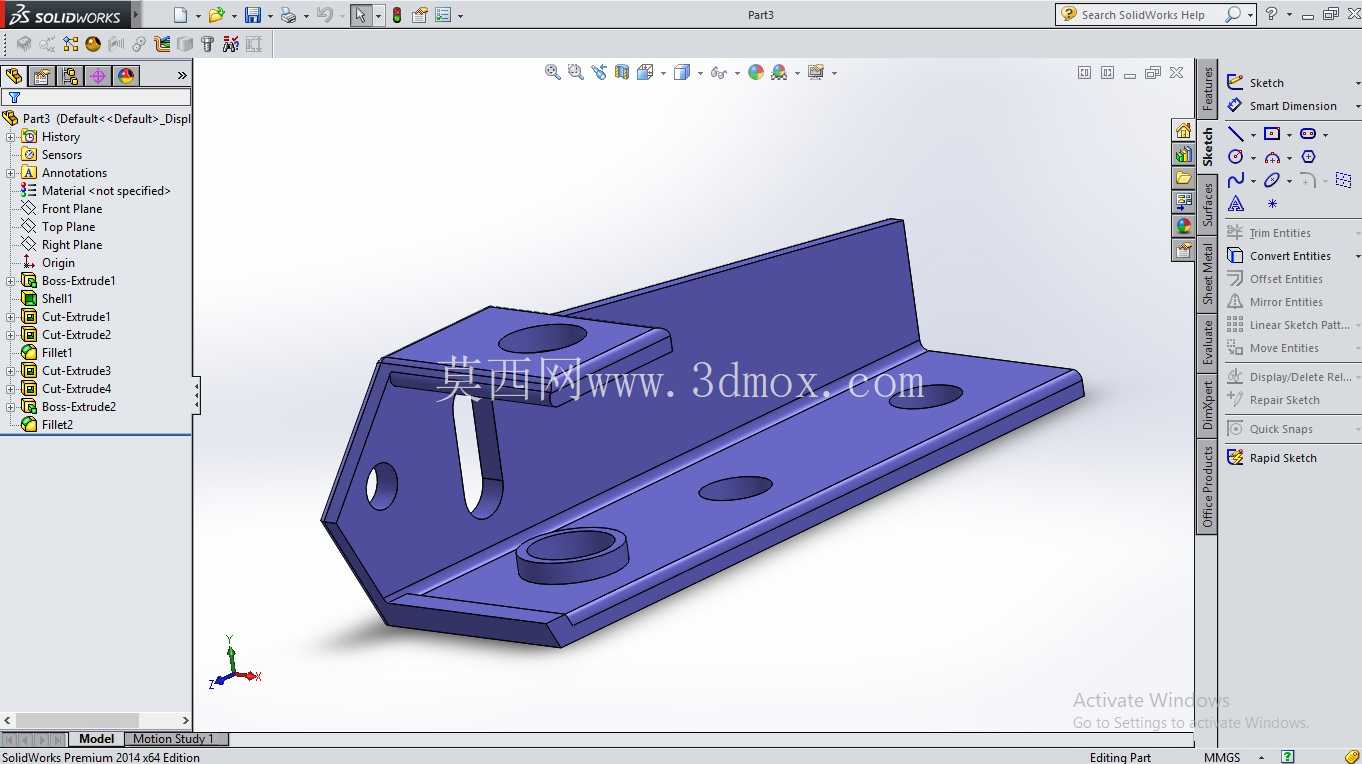

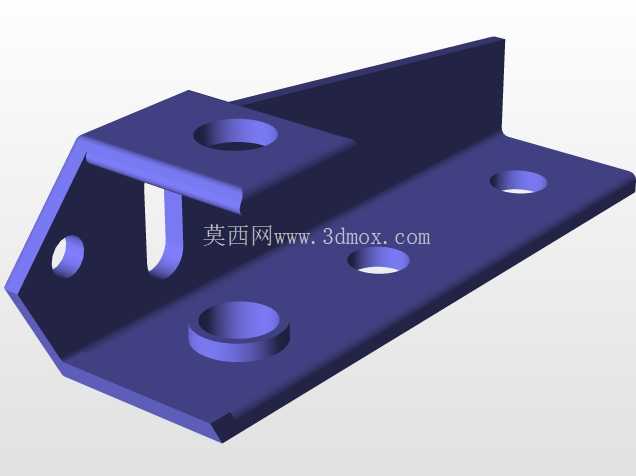

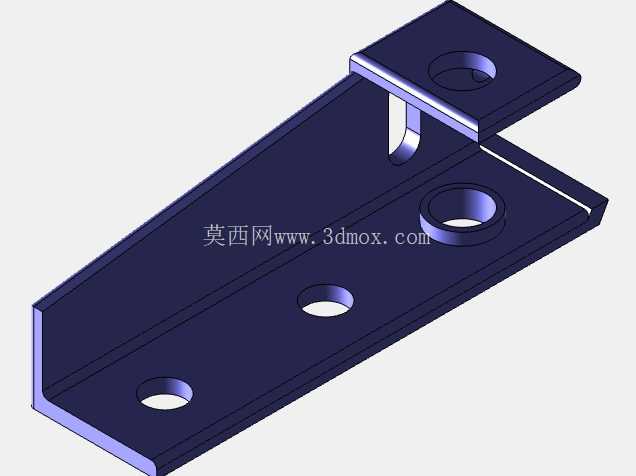

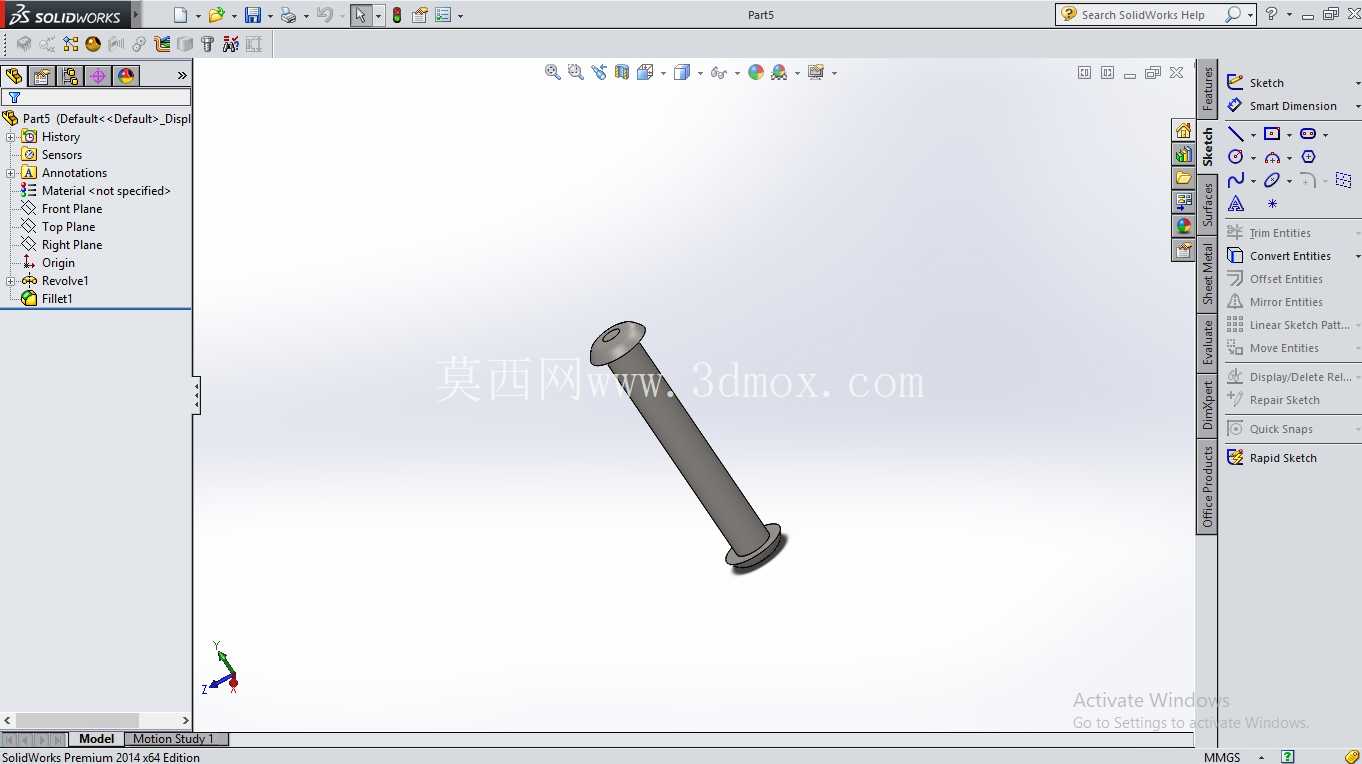

　　整个机身的主体支撑结构采用弯折成型的钣金件拼接，铰接位置全部采用销轴加铆接的固定方式，没有多余的易损连接件，按压臂的握持位置做了圆弧过渡处理，长时间按压也不会出现硌手的问题。从安装边界来看，整机的占地面积仅比普通A5笔记本略大，放置在办公桌边角不会占用过多操作空间，整机高度控制在单手握持按压的舒适区间，操作时无需抬臂过高，符合日常办公的人机工程学要求。在结构细节设计上，冲头下方的底座位置设置了可调节的定位挡板，挡板上标注了常用纸张规格的定位刻度，放置纸张时只需将纸张边缘抵到对应刻度位置，即可保证冲出的孔位距离纸张边缘的距离统一，装订后不会出现孔位过近导致纸张撕裂、或是孔位过远导致翻页不畅的问题。

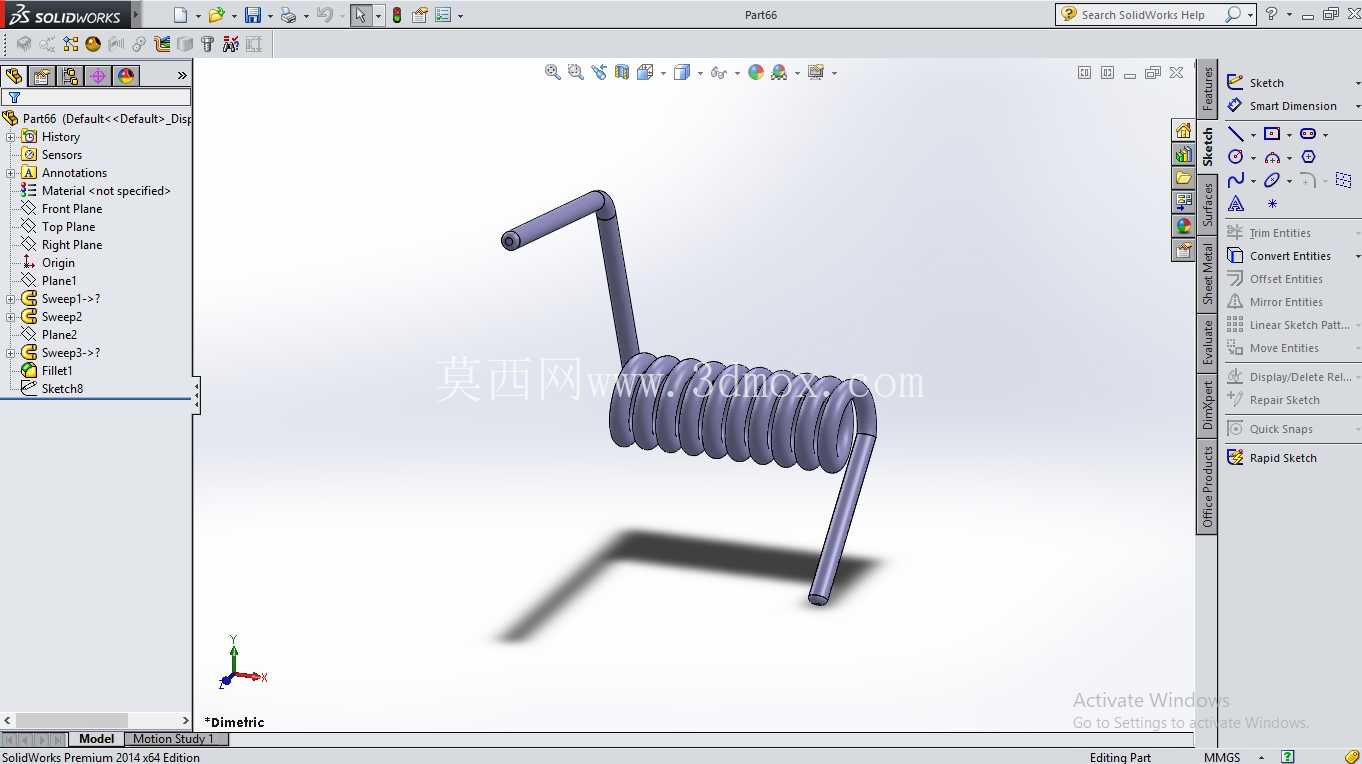

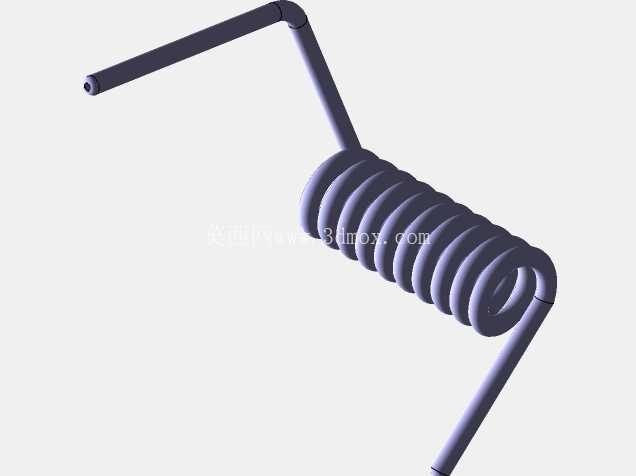

　　复位机构采用隐藏式扭簧设计，按压完成后松开按压臂，扭簧会自动带动冲头回升到初始位置，同时将按压臂抬起到待操作状态，无需手动复位即可进行下一次冲切操作。整个结构没有复杂的传动部件，日常维护仅需定期在铰接销轴位置滴加少量润滑油即可保证操作顺畅，正常使用场景下的使用寿命可达数万次冲切，完全满足日常办公、文印门店的常规使用需求。不同于工业冲孔设备需要考虑厚重工件的冲切强度，这款冲孔工装的所有结构壁厚都经过轻量化校核，在保证结构刚性、避免冲切时机身变形的前提下尽可能降低整机重量，方便日常挪动位置，机身外壳的边角全部做了倒圆角处理，没有尖锐的外露棱角，挪动和使用过程中不会划伤手部或是刮擦桌面。
