异形斜面镂空定位工装结构

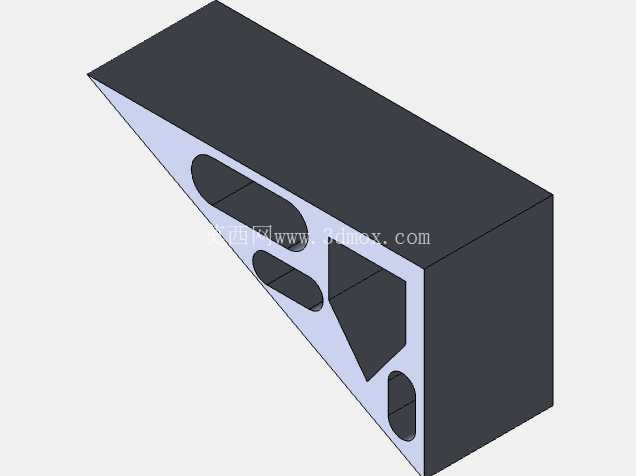

　　在中小批量精密零部件的机加工、装配工位上，这类带斜面的异形定位构件是工位治具里的核心定位元件，主要承担工件姿态校正、加工过程受力支撑的作用，区别于标准平口钳的通用装夹，这类定制化的定位块能匹配特定异形工件的斜面贴合需求，避免装夹过程中工件出现偏摆、应力集中变形的问题。从结构设计逻辑来看，整体采用直角块作为基础承载主体，其中一个垂直面加工为带特定倾角的斜面，这个倾角是完全匹配待装夹工件的配合面角度做的公差适配，斜面区域做了多组不同轮廓的镂空设计，不是单纯为了减重做的造型——长圆形的镂空槽是为了避让工件上的凸起定位柱，三角形的镂空区域是对应工件的异形凸台轮廓，下方的小圆头长槽是给工位上的检测传感器预留的探测通道，所有镂空的边缘都做了0.2mm的倒角处理，避免装夹过程中刮伤工件表面的涂层或者加工面。构件的两个垂直安装面都预留了沉头安装孔位，孔位的中心距是按照标准T型槽工作台的槽间距做的匹配设计，安装时可以直接通过内六角螺栓固定在工位基板上，不需要额外做转接板，安装面的平面度控制在0.02mm以内，保证固定后整体的姿态精度不会出现偏移。整体的壁厚设计做了差异化处理，承载受力的直角棱边位置壁厚做了加厚，达到12mm，非承载的镂空区域周边壁厚控制在5mm，既保证了装夹过程中承受切削力、装配压力时不会出现形变，又尽可能降低了构件自身的重量，方便工位换型时的人工拆装。

　　斜面的表面粗糙度设计要求达到Ra1.6，保证和工件配合面的贴合度，避免因为接触面存在间隙导致装夹定位出现误差，镂空槽的内侧边缘做了清根处理，不会残留加工过程中的切屑或者装配过程中的杂物，日常工位维护时只需要用压缩空气吹扫就能完成清洁，不需要额外的清掏作业。这类构件在3C零部件装配工位、小型压铸件的二次加工工位上应用非常广泛，相比整块材料加工的实心定位块，镂空设计能减少30%左右的材料用量，同时因为去除了多余的材料，构件自身的内应力释放更充分，长时间使用不会因为应力释放出现形变，定位精度的保持周期比实心结构提升40%以上。

　　设计过程中需要重点关注斜面倾角的公差控制，一般要控制在±0.01°以内，否则会导致工件装夹后出现姿态倾斜，后续加工或者装配的尺寸链出现偏差，另外所有镂空槽的位置公差要和工件的对应特征做匹配，位置度控制在0.03mm以内，避免出现工件放不到位、干涉卡滞的问题。安装边界上，构件的整体长度控制在120mm以内，宽度60mm，高度40mm，不会占用过多的工位空间，相邻工位的治具安装不会出现干涉，底部的安装孔位做了沉头设计，螺栓固定后头部不会高出安装面，不会和工件或者工位上的其他运动部件产生刮碰。

　　在实际使用场景中，这类定位块一般和快速夹钳配合使用，工件沿着斜面滑入到位后，快速夹钳下压完成固定，就能开展后续的钻孔、攻丝或者配件压装作业，镂空的设计还能方便作业人员观察工件是否安装到位，不需要额外增加到位检测的机械结构，一定程度上简化了工位治具的整体结构，降低了治具的制造成本。针对压铸件的装夹场景，斜面还可以根据需求粘贴薄型聚氨酯垫片，避免压铸件表面的氧化层被硬质的定位块刮伤，镂空的结构不会影响垫片的粘贴固定，垫片的更换也非常方便，不需要拆卸整个定位块就能完成更换作业。
